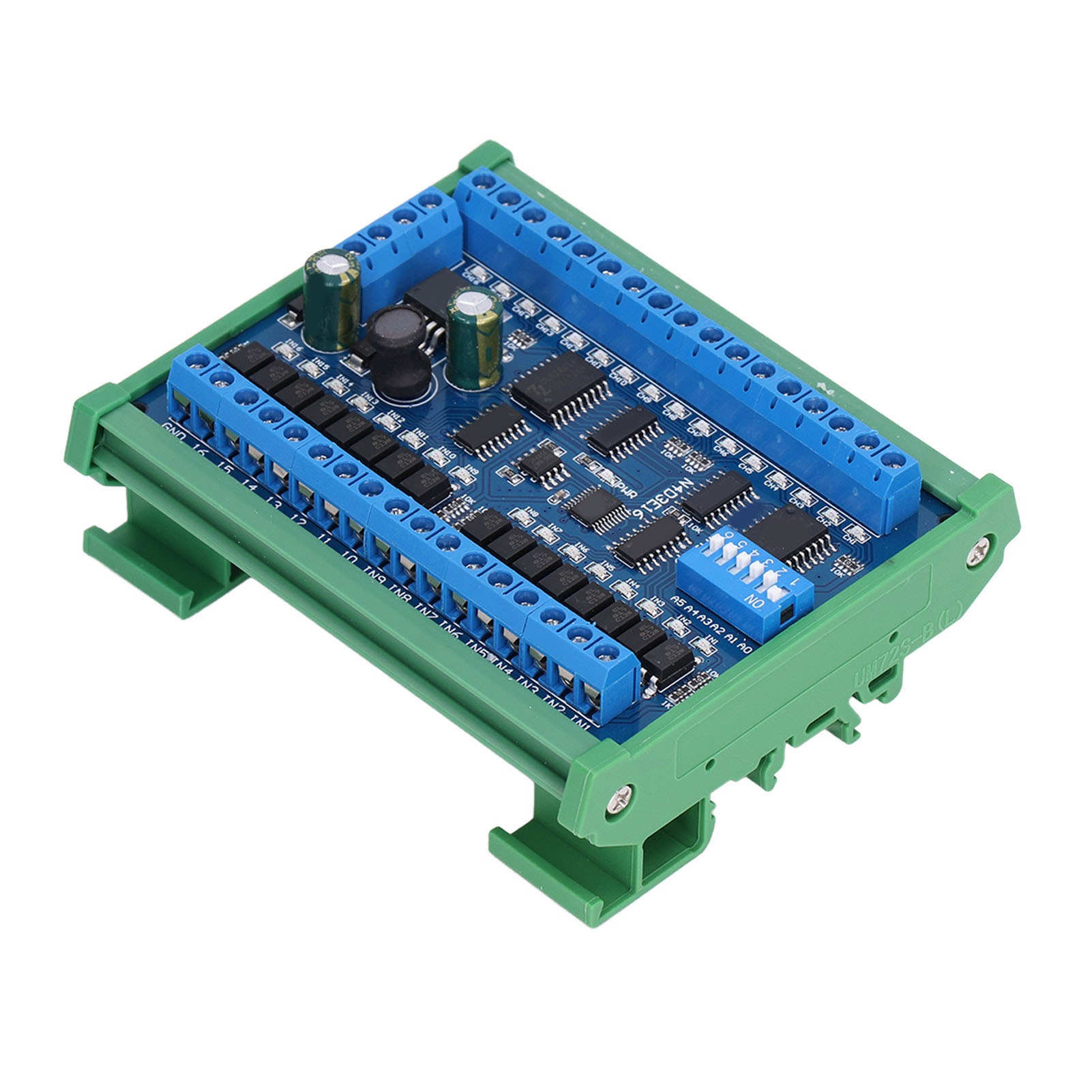

Rs485-modul Mit 16 Eingängen Und 16 Ausgängen, Relais, Sps-fernsteuerung, E/a-erweiterungsgehäuse, 6,5–30 V Dc-netzteil

Willkommen in unserem Shop! Diese N4D3E16 Erweiterungskarte bietet eine zuverlässige und vielseitige Lösung für Ihre Automatisierungs- und Steuerungsprojekte. Mit ihren 16 Eingängen und 16 Ausgängen ermöglicht sie die präzise und umfassende Steuerung Ihrer Anlagen. **Detaillierte technische Daten:** **Artikeltyp:** Erweiterungskarte **Material:** Leiterplatte **Modell:** N4D3E16 **Betriebsspannung:** DC 6,5–30 V (kompatibel mit 7,5 V, 9 V, 12 V, 15 V, 24 V) **Betriebsstrom:** 8–50 mA **16 isolierte Eingänge** (aktiv niedrig für NPN) **16 Darlington-Ausgänge** (ULN2803 NPN-Ausgang) **Maximaler Laststrom:** 300 mA pro Kanal **Hauptmerkmale:** 1. **Einfache Verdrahtung:** Die Schaltung des Stromversorgungsmoduls wurde wiederholt getestet und zeichnet sich durch eine vereinfachte Leiterplattenverdrahtung und minimale Störungen aus. 2. **16 Eingänge / 16 Ausgänge:** Die 16 Eingangskanäle können die 16 Ausgangskanäle einer anderen Platine über den RS485-Bus fernsteuern (die entsprechenden Register müssen konfiguriert werden). 3. **6 Befehle:** Öffnen, Schließen, Sofort, Halten, Verriegeln und Verzögern für hohe funktionale Flexibilität. 4. **Einfache Installation:** Die Platine ist kompakt, verfügt über Befestigungslöcher und ist mit DIN35- und C45-Schienen kompatibel. 5. **Erweiterte Anwendungsbereiche:** Ideal für Smart Homes, Sicherheitsüberwachung, Identifikationssysteme, Netzwerkkameras, LED-Treiber und automatische Vorhangsteuerung. **Zusätzliche Spezifikationen:** - **RTU-Protokoll:** Unterstützt die Funktionscodes 03 und 06 (einige Register unterstützen Code 16). - **Maximale Verzögerung:** 255 Sekunden mit dem Befehl „delay“. - **Serielle Konfiguration:** Die Konfiguration kann über ein serielles Terminal (serieller Assistent) erfolgen. - **Parallelschaltung:** Bis zu 64 Geräte können parallel angeschlossen werden. - **Baudrate:** Standardmäßig 9600 BPS, wählbar über Jumper: 2400, 4800, 9600, 19200 BPS. **DIN-Gehäuseparameter:** - **Modell:** UM72 - **Farbe:** Grün - **Breite:** Geeignet für Leiterplatten der Breite UM72 (ca. 72 mm / 2,8 Zoll) - **Isolationsklasse:** Flammschutzklasse VO - **Länge der Rückwand:** Geeignet für Leiterplatten mit einer Länge von ca. 100 mm / 3,9 Zoll - **Montagemethode:** DIN35- und C45-Schienen **Lieferumfang:** - 1 x Erweiterungsplatine Diese Platine eignet sich perfekt für Projekte, die eine zuverlässige und modulare Steuerungserweiterung erfordern. Ihr robustes Design und ihre fortschrittlichen Funktionen machen sie zur idealen Wahl für Profis und Automatisierungsbegeisterte.
