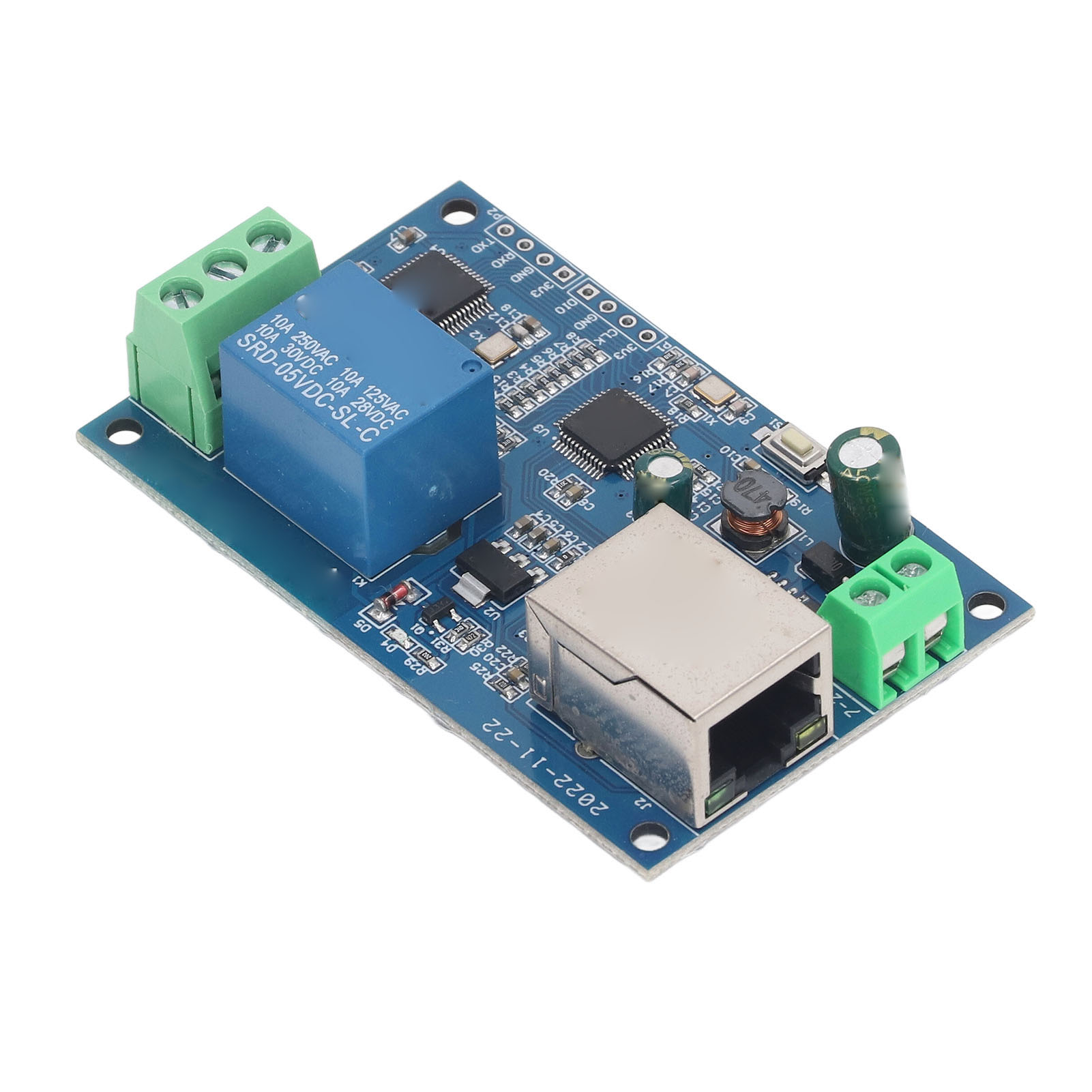

Rtu 1-wege-ethernet-lan-netzwerk-relaismodul Leiterplattensteuerung Elektronische Komponenten

1. CHIP UND GESCHWINDIGKEIT: Das Netzwerk-Relaismodul ist mit einem bewährten und stabilen 32-Bit-Mikrocontroller-Chip STM32F103C6T6 sowie einem W5500-Ethernet-Chip ausgestattet, der mit den Hardware-Protokollen D, CP und P kompatibel ist und eine Datenrate von 10/100 Mbit/s unterstützt. 2. TECHNISCHE PARAMETER: Das Netzwerk-Relaismodul unterstützt das Standard-RTU-Protokoll. Es fungiert als TCP-Server und unterstützt DHCP zur IP-Adressvergabe. Der verwendete Port ist 5000. Die IP-Adresse des Moduls kann über die serielle Schnittstelle angezeigt werden. Die UART-Kommunikationsrate beträgt 115.200 Baud. 3. AUSGANGSSIGNAL: Das Relais-Schaltsignal unterstützt die Modi „Manuell“, „Lichtbogenunterbrechung“ und „Lichtbogenschutz“. Die Schließ- bzw. Zündverzögerung beträgt 0,1 s, und die maximale Zündzeit kann auf 0 × FFFF × 0,15 = 6553,5 s konfiguriert werden. 4. AUFNAHME UND WIEDERGABE: Die Geräteadresse liegt zwischen 1 und 255, wobei 255 die Standardadresse ist. Diese Adresse bleibt auch nach einem Stromausfall erhalten. Relaisstatus und Geräteadresse können über die Software oder das Benutzerhandbuch angezeigt werden. 5. SCHUTZFUNKTION: Integriertes 1-Kanal-Relais, 5 V 10 A, 250 V AC 10 A, 30 V DC, unterstützt 100.000 Schaltzyklen. Dioden-Leckstromschutz. Kurze Reaktionszeit. 6. UNTERSTÜTZTE FUNKTIONEN: Integrierte LEDs für Stromversorgung und Relaisschaltung, Mikrocontroller-Reset-Taster, dedizierte UART-Schnittstelle und SWD-Programmierschnittstelle ermöglichen die Entwicklung von Erweiterungsmodulen. Die Stromversorgung erfolgt mit 7 bis 28 V DC und unterstützt die Stromversorgung über eine 5,08-mm-Klemme mit Verpolungsschutz. Produkttyp: Netzwerk-Relaismodul. Material: Leiterplatte (PCB). 1. Hauptmikrocontroller: STM32F103C6T6. 2. Netzwerkchip: W5500 Ethernet-Chip mit Hardware-TCP/IP-Protokollstack. 3. Netzwerkschnittstelle: HR911105A 10-Mbit/s-/100-Mbit/s-Netzwerktransformator. 4. Stromversorgung über 5,08-mm-Klinkenbuchse: 7–28 V DC-Eingang, Masse (GND). 5. Mikrocontroller-Reset-Taste: Kurz drücken zum Zurücksetzen. 6. SWD-Debug-Schnittstelle des Mikrocontrollers: Programmierung für die Weiterentwicklung. 7. UART-Debug-Schnittstelle des Mikrocontrollers: GND, RXD, TXD: TTL-Pegel-UART-Kommunikationsschnittstellen. Die Pins GND, RXD und TXD werden mit den entsprechenden Pins des externen Steuergeräts verbunden. Ein externer serieller 3,3-V- oder 5-V-TTL-Port wird unterstützt. Standardmäßig ermöglicht dieser Modus die Anzeige der IP-Adresse und Portnummer des Geräts über den seriellen Port mit einer Baudrate von 115.200. 8.1 Relais-Signalausgang: NC: Normalerweise geschlossen, vor dem Schließen mit COM kurzgeschlossen, nach dem Schließen offen; COM: Öffentlicher Anschluss; NO: Normalerweise offen, Relais ist vor dem Schließen offen und nach dem Schließen mit COM kurzgeschlossen. 1 Relaismodul; 1 x 8-poliger Stecker.
