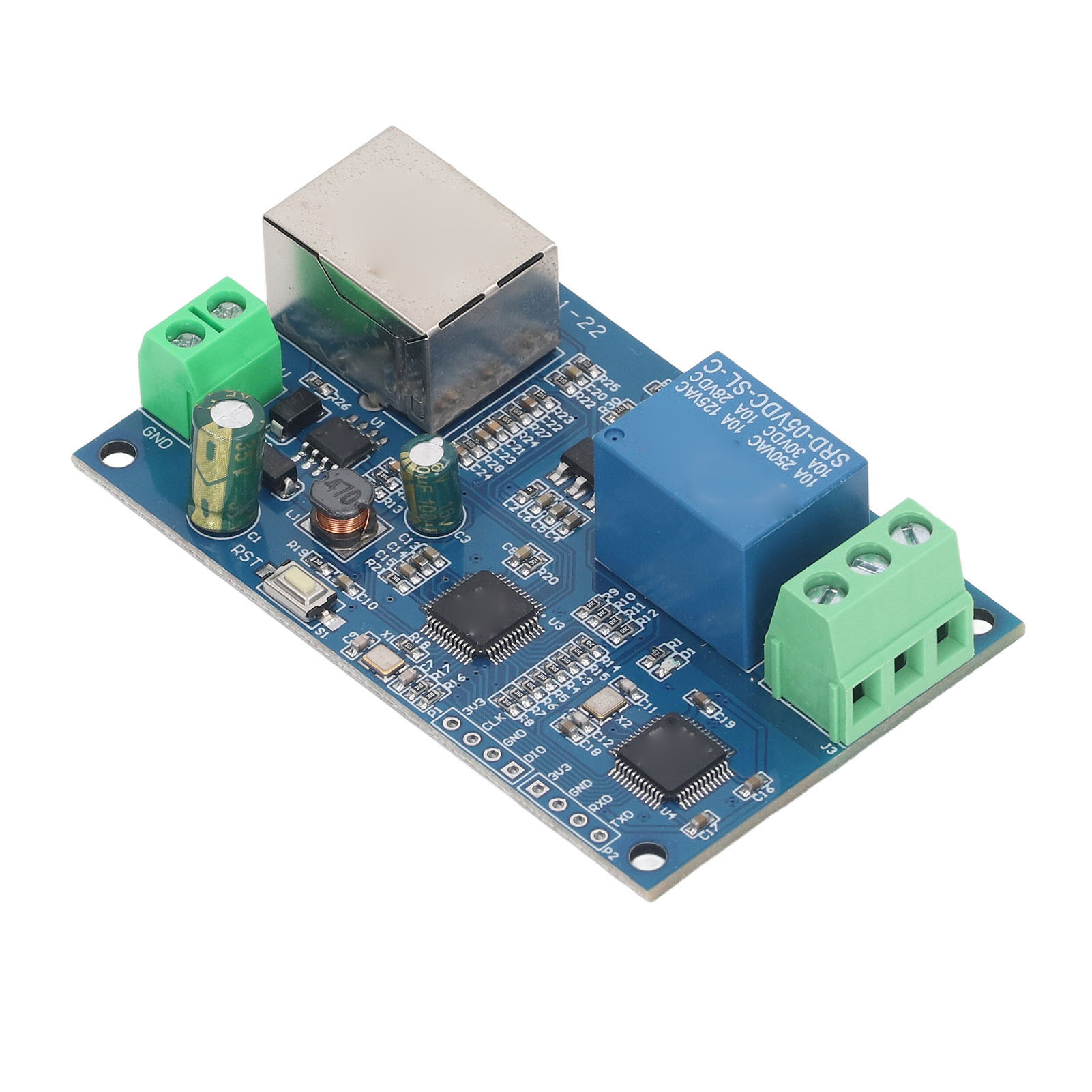

Rtu 1-wege-ethernet-lan-relaismodul Für Die Leiterplattensteuerung Elektronischer Bauteile

Willkommen in unserem Shop! Entdecken Sie unser professionelles Netzwerk-Relaismodul, das für stabile Leistung und einfache Integration in Ihre Projekte entwickelt wurde. Hier sind die detaillierten Spezifikationen: 1.**CHIP UND GESCHWINDIGKEIT**: Das Modul ist mit einem ausgereiften und stabilen 32-Bit-Mikrocontroller vom Typ STM32F103C6T6 ausgestattet, kombiniert mit dem Ethernet-Chip W5500 und einem vollständig hardwarebasierten TCP/IP-Protokollstack. Es unterstützt Geschwindigkeiten von 10/100 Mbit/s. 2.**TECHNISCHE PARAMETER**: Dieses Modul unterstützt das Standard-RTU-Protokoll. Es fungiert als TCP-Server und unterstützt DHCP für IP-Adressen. Die Portnummer ist auf 5000 eingestellt. Sie können die IP-Adresse über die serielle Schnittstelle anzeigen. Die Baudrate der UART-Kommunikation beträgt 115200. 3. **AUSGANGSSIGNAL**: Das Relais-Schaltsignal unterstützt die Modi manuell, Flashover und Flash-Trigger. Die Basisverzögerungszeit für das Schließen oder Auslösen beträgt 0,1 Sekunden, mit einer maximal einstellbaren Dauer von 0 x FFFF x 0,15 = 6553,5 Sekunden. 4. **SPEICHERN UND WIEDERGABE**: Die Geräteadresse ist von 1 bis 255 einstellbar, die Standardadresse 255 wird nach einem Stromausfall gespeichert. Relaisstatus und -adresse können per Software oder Befehl ausgelesen werden. 5. **SCHUTZFUNKTION**: Das Modul integriert ein 5V 10A, 250V AC 10A, 30V DC-Relais, das für 100.000 Schaltzyklen ausgelegt ist. Es verfügt über einen Diodenschutz gegen Stromverschmutzung und eine kurze Reaktionszeit. 6. **UNTERSTÜTZTE FUNKTIONEN**: Das Modul umfasst ein integriertes Netzteil, Status-LEDs für Relais und Schaltung, einen MCU-Reset-Taster, dedizierte UART-Schnittstellen und einen SWD-Programmieranschluss für die Weiterentwicklung. Die Stromversorgung erfolgt mit 7–28 V Gleichstrom, über eine 5,08-mm-Klemmenleiste und Verpolungsschutz. **Technische Daten**: - Typ: Netzwerk-Relaismodul - Material: Leiterplatte - Haupt-Mikrocontroller: STM32F103C6T6 - Netzwerkchip: W5500 (Hardware TCP/IP) - Netzwerkschnittstelle: HR911105A, 10/100 Mbit/s - Stromversorgung: 7–28 V Gleichstrom über 5,08-mm-Klemmenleiste (GND negativ) - MCU-Reset-Taste: Kurz drücken zum Zurücksetzen - SWD-Debug-Schnittstelle: Für Programmierung und Entwicklung - UART-Schnittstelle: GND, RXD, TXD (TTL-Pegel, unterstützt 3,3 V oder 5 V, Standard-Durchsatz 115200 bis Anzeige von IP-Adresse und Port) - Relaisausgang: 1 Kanal mit NC-, COM- und NO-Kontakten (NC vor dem Schließen mit COM verbunden, NO nach dem Schließen) **Lieferumfang**: - 1 x Netzwerk-Relaismodul - 1 x 8-poliger Stecker Dieses Modul eignet sich ideal für Fernsteuerung, industrielle Automatisierung und IoT-Projekte. Seine robuste Bauweise und die fortschrittlichen Funktionen gewährleisten einen zuverlässigen und flexiblen Einsatz.
