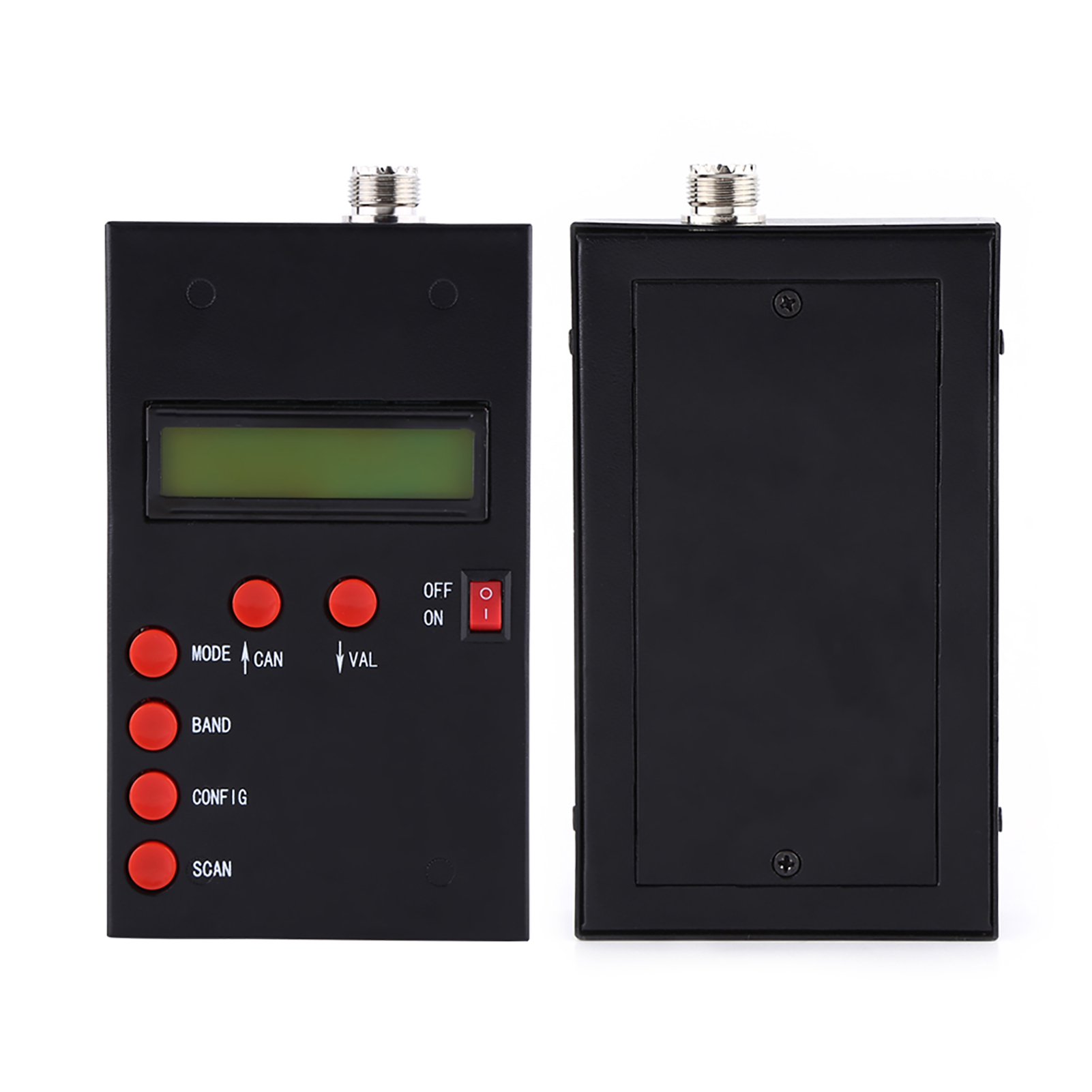

Sark100 Antennenanalysator, Kurzwellenantenne 1-60 Mhz

Willkommen in unserem Shop! Dieser SWR-Analysator wurde für Amateurfunker und Profis entwickelt. Er ermöglicht die präzise Messung elektrischer Antennenparameter, darunter Stehwellenverhältnis (SWR), Impedanz (Widerstand + Reaktanz), Kapazität, Induktivität, Speisepunktimpedanz, Erdverluste und vieles mehr. Kompakt und robust, ist er ideal zur Optimierung Ihrer Installationen und zur Diagnose Ihrer Antennensysteme. **Hauptmerkmale:** - Nutzbarer SWR-Messbereich: 1,0 bis 9,99. Konfigurierbare Frequenzschritte in 100 Hz, 1 kHz, 10 kHz und 100 kHz. - Stromversorgung: 12 bis 14 V DC, 500 mA, über eine externe 2,1-mm-Klinkenbuchse (Pluspol in der Mitte). Einfach anschließen und loslegen. - 5 benutzerfreundliche Tasten: Modus, Band, Konfiguration, Scan, Auf, Ab zur Auswahl von Betriebsmodi, Bändern und erweiterten Funktionen. - Elegantes, schlichtes schwarzes Gehäuse, das den Analysator effektiv vor äußeren Beschädigungen schützt. - Ideal für Einsteiger, erfahrene Funkamateure und Profis. **Technische Daten:** - Frequenzerzeugung: 1 bis 60 MHz - Quellimpedanz: 50 Ohm - Stabilität: +/- 100 ppm - Spektrale Reinheit: Harmonische weniger als -TBD dB oberhalb von 60 MHz - Frequenzschritt: Konfigurierbar in Schritten von 100 Hz, 1 kHz, 10 kHz und 100 kHz - SWR-Messbereich: 1,0 bis 9,99 - Messbare Impedanz: ca. 5 bis 2000 Ohm - HF-Ausgang: einstellbar, 2,0 Volt Spitze-Spitze (typisch) - Stromversorgung: extern 12 bis 14 V DC, 500 mA - Drucktasten (5): Modus, Band, Konfiguration, Scan, Auf, Ab - Schalter: „Ein“ - Anschlüsse: HF, USB (Mini-B-Buchse), externe Stromversorgung (2,1-mm-Klinkenbuchse, Pluspol innen) - Abmessungen: 150 x 90 x 40 mm / 5,9 x 3,54 x 1,57 Zoll **Anwendungen:** 1. Messung elektrischer Antennenparameter: SWR, Impedanz (Widerstand + Reaktanz), Kapazität, Induktivität 2. Impedanzmessung am Speisepunkt 3. Messung von Erdverlusten 4. Abstimmung von Antennenkopplern und Bestimmung der Verluste 5. Messung von Induktivitäten und Kapazitäten 6. Messung von Koaxialleitungen (SWR, Länge, Verkürzungsfaktor, Gütefaktor, Verluste, Resonanzfrequenz, Impedanz) 7. Bestimmung optimaler Abstimmungseinstellungen: SWR, Gütefaktor, Resonanzfrequenz, Bandbreite, Impedanz 8. Bestimmung der charakteristischen Impedanz einer Übertragungsleitung 9. Messung der Verluste von Koaxialkabeln 10. Bestimmung der Verluste von Antennenkopplern 11. Messung der Balun-Verluste 12. Messung der Induktivität Q 13. Schätzung der Quarzkristallparameter 14. Messung der magnetischen Schleifenresonanz und des Stehwellenverhältnisses (SWR) **Tastenfunktionen:** - Modus: Wählt den Betriebsmodus (Standardimpedanz, komplexe Impedanz, Kapazität, Induktivität) - Band: Wählt das Band aus den verfügbaren Bändern (160 MHz bis 6 MHz) - Konfiguration: Zeigt ein Menü für Konfigurationen und erweiterte Funktionen an (PC-Verbindung, Schrittweitenanpassung, Einstellung der Ruhezeit, Kalibrierung, Software-Update) - Scan: Startet einen Frequenzscan des ausgewählten Bandes. Der Scan kehrt in den Impedanzmodus zurück und zeigt die 2:1-Bandbreite und den Resonanzpunkt der Antenne an. Hoch (CAN): Erhöht die Frequenz und bricht einen Vorgang im Konfigurationsmenü ab. Runter (VAL): Verringert die Frequenz und bestätigt einen Vorgang im Konfigurationsmenü. **Lieferumfang:** 1 x Analysator (Netzteil nicht enthalten) **Wichtiger Hinweis:** Bitte beachten Sie, dass neue und ältere Modellversionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. Das Netzteil ist nicht im Lieferumfang enthalten.
