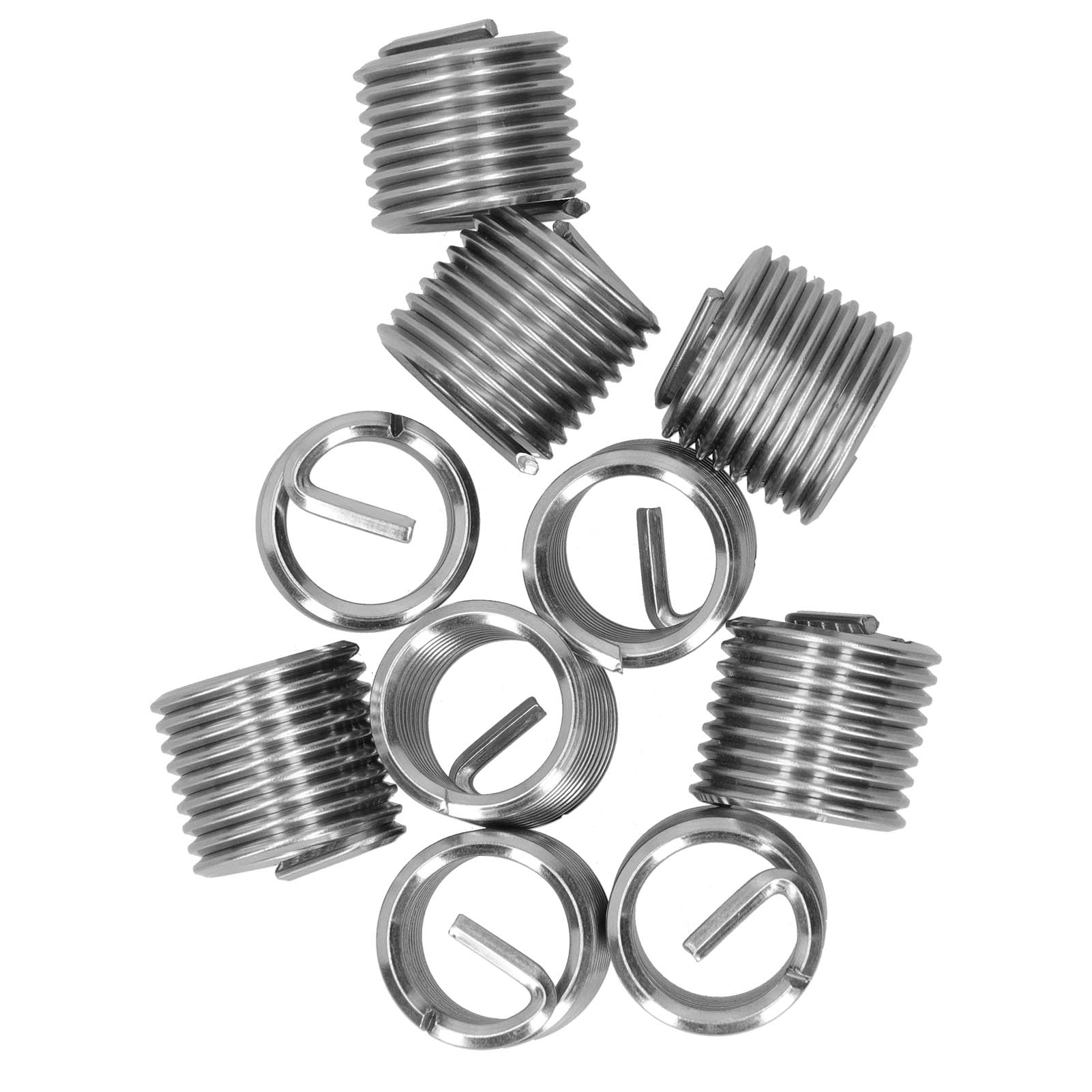

Satz Mit 10 Reduziereinsätzen Für Außen- Und Innengewinde, Reparaturwerkzeug, Befestigungselement Aus Edelstahl M18x2,51,5d

1. Die Einsätze bilden beim Einsetzen in das Gewindeloch von Aluminiumlegierungen und anderen Werkstoffen ein hochfestes, verschleißfestes und hochpräzises Innengewinde. 2. Sie ermöglichen eine kostengünstige Reparatur des Gewindelochs bei Gewindefehlern oder Beschädigungen. 3. Das Produkt ermöglicht einen einfachen und schnellen Wechsel zwischen metrischen und zölligen Gewinden. 4. Hergestellt aus hochfestem, hochpräzisem diamantgeschnittenem Stahldraht. Gewindeeinsätze, auch Gewindehülsen, Edelstahl-Gewindehülsen oder Metallhülsen genannt, sind eine neue Art von Innengewindebefestigungselementen. Bei Verwendung in weniger festen technischen Werkstoffen wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoffen usw. verbessern sie die Gewindefestigkeit und Verschleißfestigkeit erheblich. Artikeltyp: Gewindeeinsätze. Material: SUS30. Modell: M18x2. Gewindespezifikation: M18x2,5 (mm). Außendurchmesser vor dem Einbau: ca. 21,4 bis 22 mm / 0,8 bis 0,9 Zoll. Bohrerdurchmesser für die Montage: ca. 18,6 mm / 0,7 Zoll. 1D/1,5D/2D/2,5D/3D: Länge nach der Montage: ca. 18 mm / 0,7 Zoll, 27 mm / 1,1 Zoll, 36 mm / 1,4 Zoll, 45 mm / 1,8 Zoll, 54 mm / 2,1 Zoll. Anzahl der Umdrehungen vor der Montage: 5,6 / 9 / 12,3 / 15,7 / 19. Spezifikationsbeschreibung: Beispiel: M3 x 0,5 x 1,5D bedeutet, dass nach dem Einschrauben das Innengewinde vom Typ M3 ist, die Steigung 0,5 beträgt und die Länge 1,5D ist (die Länge ist das 1,5-fache des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die hier angegebene Länge ist die Länge nach der Montage. Anleitung: 1. Bohren: Verwenden Sie den Bohrer mit dem in der Parametertabelle für Gewindeeinsätze angegebenen Durchmesser, um das Loch zu bohren. Achten Sie darauf, kein konisches Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Die Senktiefe darf nach dem Bohren 0,4 Steigungen nicht überschreiten. Zu tiefes Senken behindert das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge der Einsätze sein. Entfernen Sie nach dem Gewindeschneiden alle Rückstände mit Druckluft. Um eine optimale Gewindegenauigkeit zu gewährleisten, prüfen Sie den Grund des Gewindelochs mit einer speziellen Gewindegrundlehre für Gewindeeinsätze. 3. Montage: Setzen Sie die Gewindehülse in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Hülsengriff in die Nut der Führungsstange des Schlüssels ein und schrauben Sie die Hülse durch Drehen des Schlüssels ein. Verwenden Sie zum Einschrauben von Gewindeeinsätzen der Größe M14x2 oder größer ein einfaches T-Nutenwerkzeug. Hinweis: Vermeiden Sie beim Einsetzen und Einschrauben der Einsätze vertikalen Druck, um ein Verrutschen der Zähne zu verhindern. Schrauben Sie langsam in Gewinderichtung ein. 4. Entfernen Sie den Griff (Haltegriff lösen). Verwenden Sie ein Ausdrehwerkzeug, um den Haltegriff zu lösen. Schlagen Sie mit ca. 200 g Kokosnuss auf das Werkzeug, um den Griff zu lösen. Drehen Sie den Griff nicht mit dem Montageschlüssel in die entgegengesetzte Richtung. Sie riskieren, die Welle zu brechen und das Gewinde zu beschädigen. 5. Herausschrauben. Sollten Sie Probleme beim Einsetzen des Gewindeeinsatzes haben (z. B. herausspringende Zähne), entfernen Sie den Einsatz mit einem speziellen Steckschlüsselausdreher. 10 Gewindeeinsätze.
