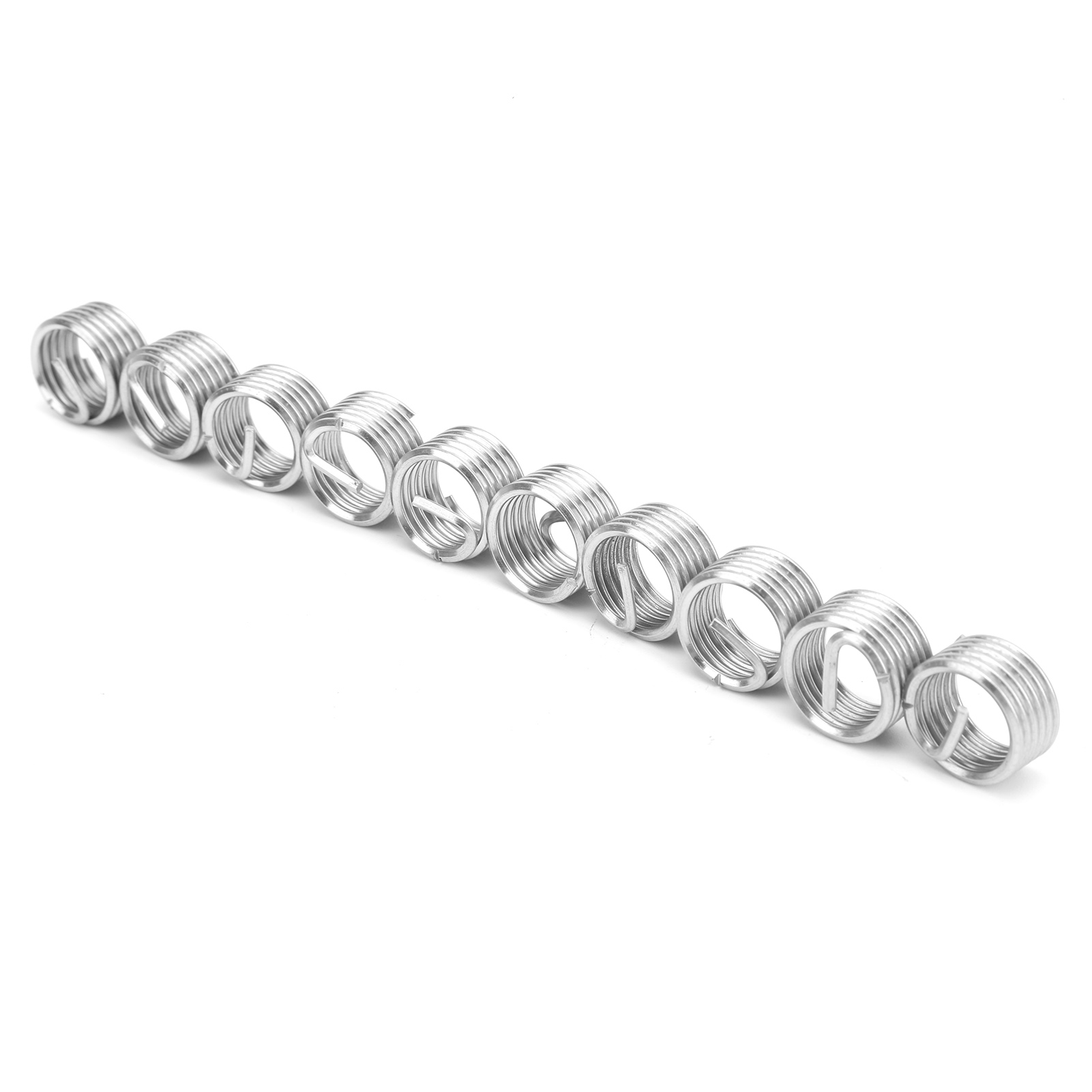

Satz Mit 10 Reduziereinsätzen Für Muttern (außen- Und Innengewinde), Reparaturwerkzeug, Edelstahlbefestigungselement M16x21d

1. Bildet ein hochfestes, verschleißfestes und hochpräzises Innengewinde, wenn die Gewindestange in das Gewindeloch einer Aluminiumlegierung oder eines anderen Materials eingesetzt wird. 2. Wirtschaftliche Reparatur von Gewindelöchern. Bei Gewindefehlern oder Beschädigungen kann der Gewindeeinsatz verwendet werden. 3. Diese Einsätze ermöglichen eine schnelle und bequeme Umstellung zwischen metrischen und zölligen Gewinden. 4. Auch als Gewindehülsen, Edelstahl-Gewindebuchsen oder Metallhülsen bezeichnet, stellen diese Gewindeeinsätze eine neue Art von Innengewindeverbindung dar. Sie werden aus hochfestem, hochpräzisem Stahldraht mit diamantförmigem Querschnitt gefertigt. 5. Bei der Anwendung auf weniger feste technische Werkstoffe wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoffe, technische Kunststoffe usw. können sie die Gewindefestigkeit und Verschleißfestigkeit deutlich verbessern. Artikeltyp: Gewindeeinsätze. Material: SUS30. Modell: M16x. Gewindespezifikation: M16x2 (mm). Außendurchmesser vor der Montage: ca. 18,8–19,4 mm / 0,7–0,8 Zoll. Bohrerdurchmesser für die Montage: ca. 16,5 mm / 0,6 Zoll. 1D/2D/3D: Länge nach der Montage: ca. 16 mm / 0,6 Zoll, 32 mm / 1,3 Zoll, 48 mm / 1,9 Zoll. Anzahl der Umdrehungen vor der Montage: 6,3/13,7/21,2. Beschreibung des Gewindehülsenmodells: Beispiel: M3x0,5x1,5D. Dies bedeutet, dass nach dem Einschrauben das Innengewinde vom Typ M3 ist, die Steigung 0,5 beträgt und die Länge 1,5D ist (die Länge entspricht dem 1,5-fachen des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die hier angegebene Länge ist die Länge nach der Montage. Anleitung: 1. Bohren: Verwenden Sie den Bohrer mit der in der Parametertabelle des Gewindeeinsatzes angegebenen Größe, um das Loch zu bohren. Achten Sie darauf, kein konisches Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Nach dem Bohren darf die Senktiefe 0,4 Steigung nicht überschreiten. Zu tiefes Senken behindert das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge der Einsätze sein. Entfernen Sie nach dem Gewindeschneiden alle Rückstände mit Druckluft. Um eine optimale Gewindegenauigkeit zu gewährleisten, prüfen Sie den Grund des Gewindelochs mit einer speziellen Gewindeeinsatz-Grundlehre. 3. Montage: Setzen Sie die Gewindehülse in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Hülsengriff in die Nut der Führungsstange des Schlüssels ein und schrauben Sie die Hülse durch Drehen des Griffs in das Loch. Für die Montage von Gewindeeinsätzen der Größe M14x2 oder größer kann ein einfacher T-Nutenschneider verwendet werden. Hinweis: Üben Sie beim Einschrauben der Einsätze keinen vertikalen Druck aus, um ein Durchrutschen der Zähne zu vermeiden. Schrauben Sie langsam in Gewinderichtung. 4. Griff entfernen (Haltegriff lösen): Verwenden Sie ein Abziehwerkzeug, um den Haltegriff zu lösen. Schlagen Sie mit ca. 200 g Kokosnuss kräftig auf den Steinbrecher, um den Griff zu entfernen. Drehen Sie den Montageschlüssel nicht in die entgegengesetzte Richtung. Achten Sie darauf, den Haltegriff nicht zu beschädigen, da dies die Welle beschädigen und das Gewinde herausziehen könnte. 5. Herausschrauben: Sollten Sie Probleme beim Einsetzen des Gewindeeinsatzes haben (z. B. wenn die Zähne herausspringen), entfernen Sie den Einsatz mit einem speziellen Steckschlüsselausdreher. 10 Gewindeeinsätze sind im Lieferumfang enthalten.
