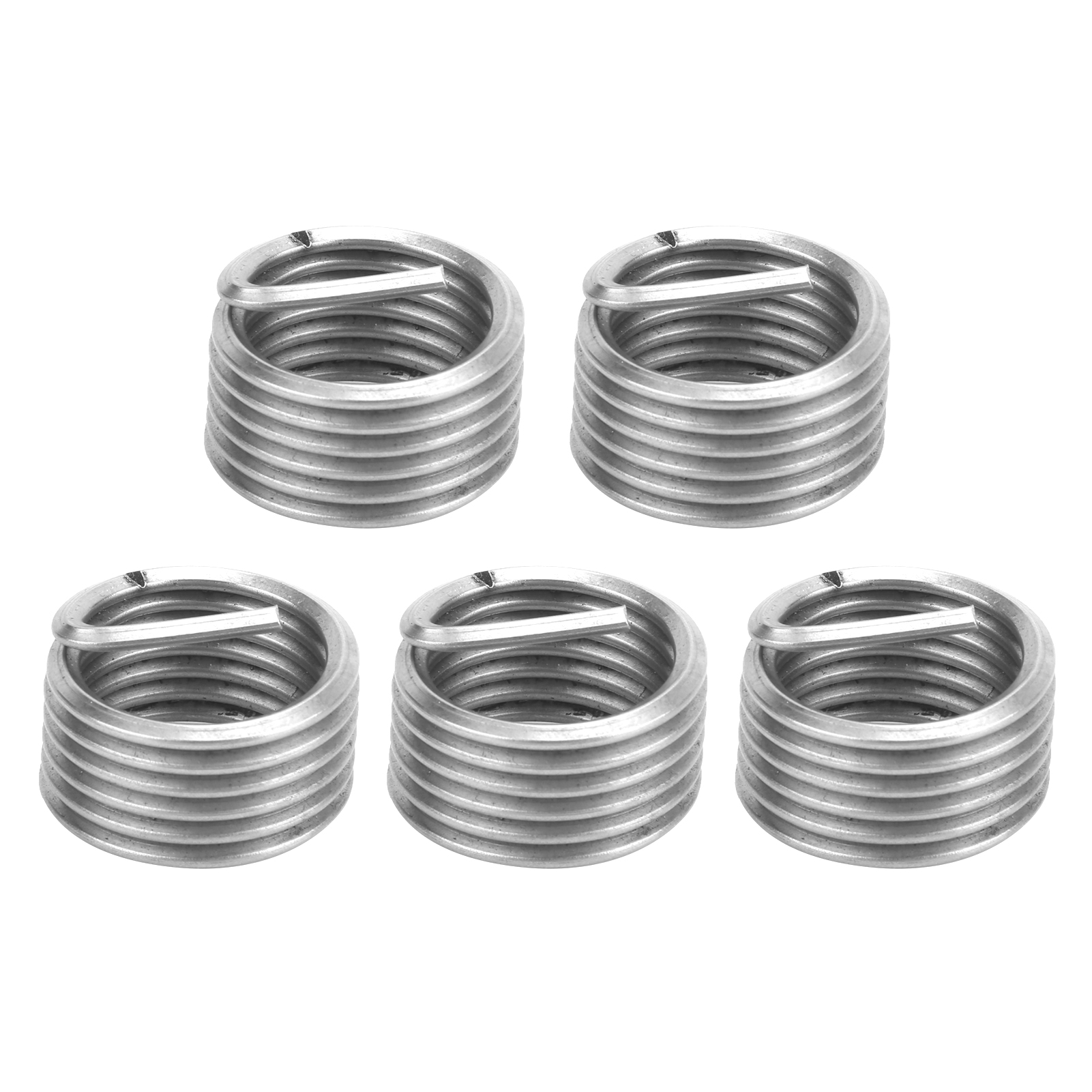

Satz Mit 5 Reduziereinsätzen Für Muttern (außen- Und Innengewinde), Reparaturwerkzeug, Edelstahlbefestigungselement M24x3x1d

1. Setzen Sie den Gewindeeinsatz in das Gewindeloch der Aluminiumlegierung oder eines anderen Materials ein, um ein hochfestes, verschleißfestes und hochpräzises Innengewinde herzustellen. 2. Sie können das Gewindeloch bei Gewindefehlern oder Beschädigungen kostengünstig reparieren. 3. Gewindeeinsätze ermöglichen einen einfachen und schnellen Wechsel zwischen metrischen und zölligen Gewinden. 4. Gewindeeinsätze sind Gewindehülsen, Edelstahl-Gewindehülsen und Drahthülsen. Sie werden aus hochfestem, hochpräzisem Stahldraht mit diamantförmigem Querschnitt gefertigt. 5. Bei der Anwendung auf weniger feste Werkstoffe wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoffe usw. verbessern sie die Gewindefestigkeit und Verschleißfestigkeit erheblich. Artikeltyp: Gewindeeinsätze. Material: SUS30. Modell: M24x3x1D. Gewindespezifikation: M24x3 (mm). Länge nach der Montage: ca. 24 mm / 0,9 Zoll. Anzahl der Umdrehungen vor der Montage: 6. 3. Außendurchmesser vor der Montage: ca. 28,5–29,1 mm / 1,1–1,1 Zoll. Bohrerdurchmesser für die Montage: ca. 24,8 mm / 1 Zoll. Gewindeschutzhülse – Modellangaben: Beispiel: M3x0,5x1,5D bedeutet, dass nach dem Einschrauben das Innengewinde vom Typ M3 ist, die Steigung 0,5 beträgt und die Länge 1,5D (d. h. 1,5-facher Durchmesser oder 1,5 x 3 = 4,5 mm) beträgt. Die angegebene Länge ist die Länge nach der Montage. Gebrauchsanweisung: 1. Bohren: Bohren Sie das Loch mit dem Bohrer des in der Parametertabelle des Gewindeeinsatzes angegebenen Durchmessers. Achten Sie darauf, kein konisches Loch zu bohren. Entfernen Sie die Späne mit Druckluft. Nach dem Bohren sollte die Senkung 0,4 Steigung nicht überschreiten. Zu starkes Ansenken beeinträchtigt das Einschrauben des Einsatzes. 2. Gewindeschneiden: Schneiden Sie das Gewinde mit einem geeigneten Gewindebohrer. Die Gewindetiefe muss größer als die Einbaulänge des Einsatzes sein. Entfernen Sie nach dem Gewindeschneiden die Späne mit Druckluft. Wenn eine hohe Gewindegenauigkeit erforderlich ist, prüfen Sie den Grund des Gewindelochs mit einer speziellen Gewindelehre. 3. Montage: Setzen Sie die Gewindehülse in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Hülsengriff in die Nut der Führungsstange des Schlüssels ein und schrauben Sie die Hülse durch Drehen des Griffs ein. Für die Montage von Gewindeeinsätzen der Größe M14x2 oder größer können Sie ein einfaches T-Nut-Werkzeug verwenden. Hinweis: Üben Sie beim Einschrauben der Gewindeeinsätze keinen vertikalen Druck aus, um ein Überdrehen der Zähne zu vermeiden. Schrauben Sie langsam in Gewinderichtung ein. 4. Entfernen des Griffs (Brechen des Haltegriffs): Brechen Sie den Haltegriff mit einem Ausdrehwerkzeug ab. Schlagen Sie mit ca. 200 g Kokosnuss auf das Werkzeug, um den Griff zu lösen. Drehen Sie den Montageschlüssel nicht in die entgegengesetzte Richtung. Dadurch kann der Griff brechen. Infolgedessen brach die Stange und das Gewinde wurde herausgerissen. 5. Ausschrauben: Falls es Probleme beim Einsetzen des Gewindeeinsatzes gibt (z. B. wenn Zähne herausspringen), muss der Gewindeeinsatz mithilfe eines speziellen Steckschlüssels entfernt werden. 5 Gewindeeinsätze.
