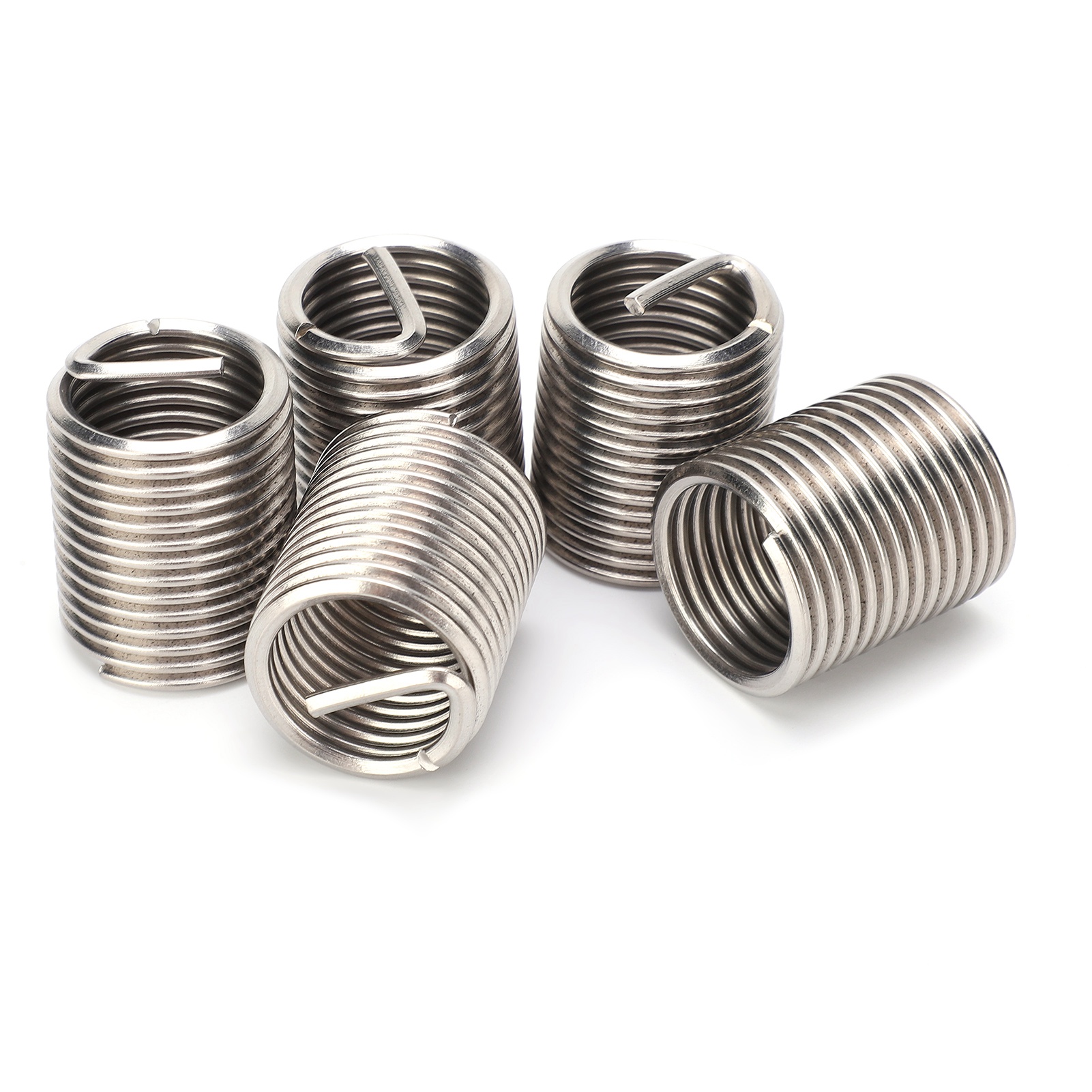

Satz Mit 5 Reduziermuttern M24x3x2d (außen-/innengewinde), Edelstahl-reparatureinsätzen, Hochbelastbaren Gewindebefestigungen

Willkommen in unserem Shop! Entdecken Sie unsere Gewindeeinsätze aus Edelstahl SUS304, Modell M24x3x2D. Sie bieten hohe Festigkeit, ausgezeichnete Verschleißfestigkeit und hohe Präzision bei der Herstellung von Standard-Innengewinden. Ideal für Werkstoffe mit geringer mechanischer Festigkeit wie Aluminiumlegierungen, Zinklegierungen, Kupfer, technische Kunststoffe usw., verbessern sie die Festigkeit und Haltbarkeit von Gewinden deutlich. **Technische Daten:** - Material: SUS304 (Edelstahl) - Modell: M24x3x2D - Gewindespezifikation: M24x3 (mm) - Länge nach der Montage: ca. 48 mm / 1,9 Zoll - Anzahl der Umdrehungen vor der Montage: 13,7 - Außendurchmesser vor der Montage: ca. 28,5 bis 29,1 mm / 1,1 bis 1,1 Zoll - Bohrerdurchmesser: ca. 24,8 mm / 1 Zoll **Erläuterung der Spezifikation:** Beispiel: M3x0,5x1,5D bedeutet nach vollständiger Montage, dass das Innengewinde M3 ist, die Steigung 0,5 mm beträgt und die Länge das 1,5-fache des Durchmessers ist (d. h. 1,5 x 3 = 4,5 mm). Diese Länge entspricht der Länge nach der Montage. **Lieferumfang:** - 5 Gewindeeinsätze (Typ M24x3x2D) **Bedienungsanleitung:** 1. Bohren: Bohren Sie das Loch mit dem in der Parametertabelle angegebenen Bohrer. Achten Sie darauf, nicht schräg zu bohren. Entfernen Sie die Späne mit Druckluft. Die Senkung sollte nicht tiefer als das 0,4-fache der Steigung sein, da eine zu tiefe Senkung den Bohrer beschädigen kann. 2. Gewindeschneiden: Verwenden Sie einen speziellen Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge des Einsatzes sein. Blasen Sie nach dem Gewindeschneiden die Späne mit Druckluft weg. Überprüfen Sie das Gewindeloch zur Gewährleistung hoher Genauigkeit mit einer Gewindelehre. 3. **Einbau:** Setzen Sie den Einsatz in den Montageschlüssel ein, führen Sie den Schaft des Einsatzes in die Führungsnut ein und drehen Sie dann den Griff, um den Einsatz in das Loch zu schrauben. Verwenden Sie für Einsätze der Größe M14x2 oder größer ein einfaches T-förmiges Werkzeug. Vermeiden Sie beim Einbau vertikalen Druck, um ein Überspringen des Gewindes zu verhindern. 4. **Entfernen des Griffs:** Brechen Sie den Montagegriff mit einem Brecheisen ab. Geben Sie einen kräftigen Schlag mit einem Gummihammer (ca. 200 g) zum Entfernen. Drehen Sie den Schraubenschlüssel niemals in die entgegengesetzte Richtung, da sonst der Schaft abbrechen und das Gewinde herausgezogen werden kann. 5. **Entfernen:** Bei Montageproblemen (z. B. Gewindesprung) verwenden Sie einen speziellen Ausdreher, um den Einsatz zu entfernen. Diese Gewindeeinsätze ermöglichen zudem einen schnellen und bequemen Wechsel zwischen metrischen und Zollgewinden. Sie eignen sich ideal zur Reparatur beschädigter Gewindebohrungen oder zur Verstärkung weicher Materialien und bieten eine wirtschaftliche und zuverlässige Lösung.
