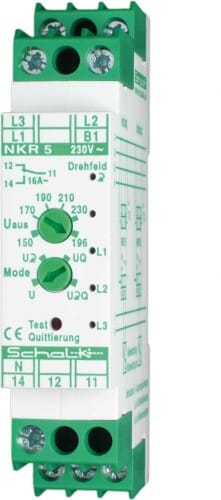

Schalk Netz-Überwachungs-Relais NKR 5 - NKR509

Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt. Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden. Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden. Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt. Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert. Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion), Maße: 18x55mm, 230V AC ,1 Wechsler 10A potentialfrei, Uvar 150-230V, Ufix 196VTechnische Datentr:nth-child(odd){background-color:lightgrey;}Ausführung des elektrischen AnschlussesSchraubanschluss Mit abnehmbaren Klemmennein Spannungsmessbereich 1150..230 V Spannungsmessbereich 2196 V Spannungsart des MessbereichsAC Ansprechwert Spannung150..230 V 1-Phasen-Unterspannung möglichja 3-Phasen-Unterspannung möglichja 1-Phasen-Überspannung möglichnein 3-Phasen-Überspannung möglichnein 1-Phasen-Fenster möglichnein 3-Phasen-Fenster möglichnein Enthält Funktion Gleichspannung-Unterspannungnein Enthält Funktion Gleichspannung-Überspannungnein Enthält Funktion Gleichspannung-Fensternein Min. einstellbare Ansprechverzögerungszeit0,5 s Max. zulässige Ansprechverzögerungszeit0,5 s Min. einstellbare Rückfallverzögerungszeit0 s Max. zulässige Rückfallverzögerungszeit0,5 s Anzahl der Kontakte als Wechsler1 Breite18 mm Höhe88 mm Tiefe55 mmVerkaufseinheit1
