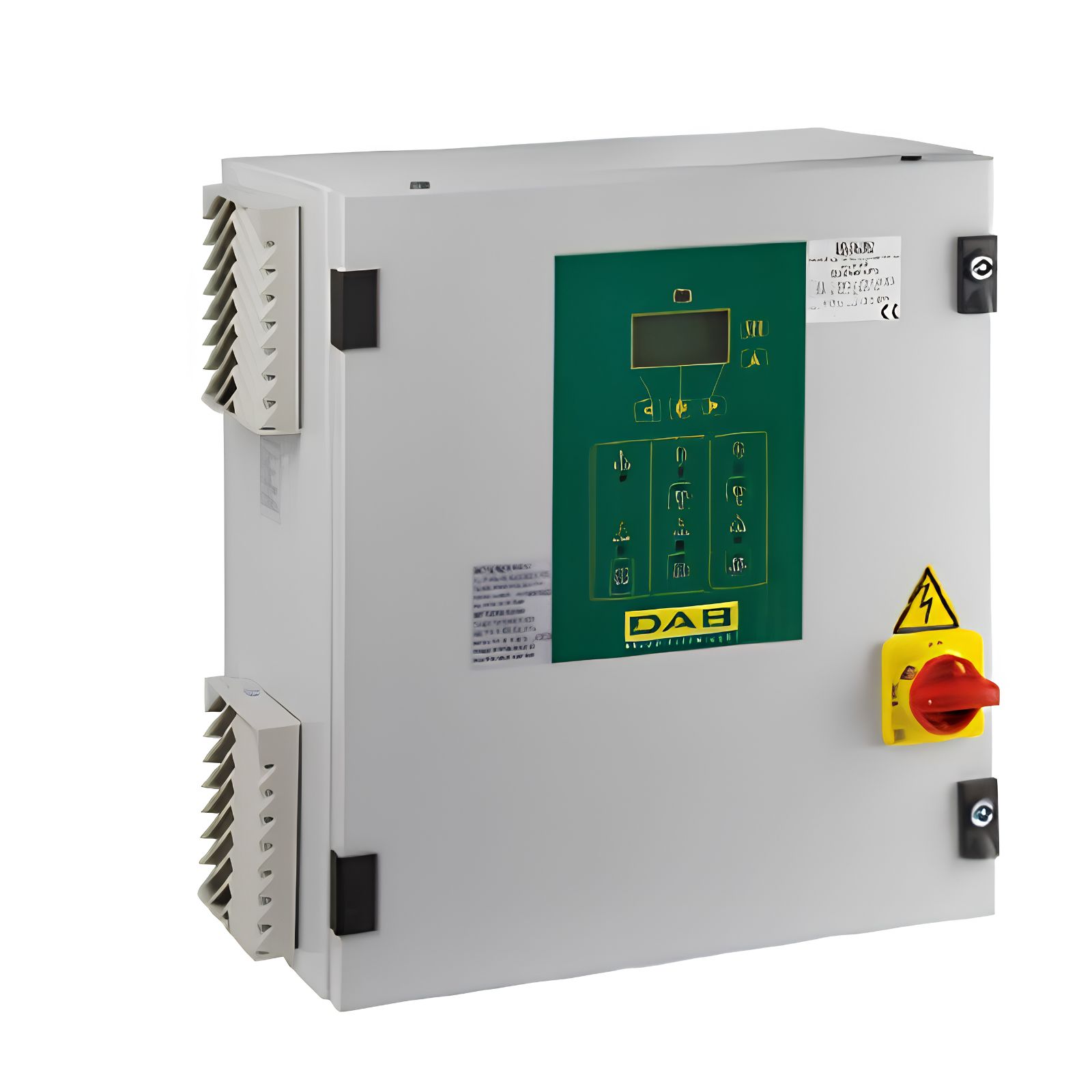

Schaltkasten Mit Konstantdruck-frequenzumrichter Für 3 Pumpen, 3 × 30 Kw, 3 × 40 Hp, Dreiphasig, 400 V – Dab Ee3g 30t Sd

Der Schaltschrank mit Frequenzumrichter DAB EE3G 30T SD ist ein Schaltschrank mit variabler Drehzahl zur Steuerung von drei dreiphasigen Elektropumpen 3~400 V mit einer Nennleistung P2 von bis zu 30 kW (40 HP) pro Pumpe und einem maximalen Strom von 3 × 58 A. Es hält den Druck in Anlagen mit variablem Durchfluss konstant und ist selbstgeschützt, wobei die Elektropumpen vor Überlast und Kurzschlüssen geschützt sind. Metallgehäuse IP54, 1600 × 800 × 400 mm. Der Frequenzumrichter regelt die Pilotpumpe entsprechend dem Signal des Druckgebers; bei steigendem Bedarf schalten sich die nachfolgenden Einheiten kaskadenartig mit Stern-Dreieck-Anlauf zu. Bei sinkendem Bedarf kehrt sich der Vorgang um, wobei nur die tatsächlich benötigten Pumpen in Betrieb bleiben. Technische Daten: Typ: Steuerungsschaltkasten mit variabler Drehzahl und Frequenzumrichter Anzahl der gesteuerten Elektropumpen: 3 Nennleistung P2 pro Pumpe: 30 kW – 40 HP Maximalstrom der Schaltanlage: 3 × 58 A Stern-Dreieck-Anlauf für direktangetriebene Pumpen Spannungsversorgung: 3~400 V, 50 Hz (dreiphasig) Schutzart: IP54 Abmessungen des Schaltschranks: 1600 × 800 × 400 mm Metallgehäuse, Schaltkasten mit Überlast- und Kurzschlussschutz Ausstattung: Statusanzeigen: Betrieb, Pumpenblockierung, Spannungsanwesenheit Alarmanzeigen: Trockenlauf und Mindestdruck Schnittstellenkarte mit Farbdisplay Betriebswahlschalter MAN-0-AUT Kontakte für die Fernmeldung von Alarmen: Wechselrichter, Pumpensperre, Trockenlauf, Überdruck ModBus-Kommunikationsprotokoll Vorteile: Konstanter Druck in der Anlage auch bei stark schwankendem Durchfluss Energieverbrauch proportional zum tatsächlich benötigten Wasserbedarf Kaskadenschaltung der Pumpen je nach Wasserbedarf Kontrolliertes An- und Abschalten ohne Druckstöße Integrierter Schutz vor Überlastung und Kurzschlüssen Sofortige Diagnose über Farbdisplay und Kontrollleuchten an der Vorderseite Fernweiterleitbare Alarme und Integration in das Überwachungssystem über ModBus Metallgehäuse IP54 für Technikräume und Pumpstationen Stern-Dreieck-Anlauf bei direktangetriebenen Pumpen, geringe Anlaufströme Anwendungen: Druckhalte- und Umwälzanlagen mit variablem Durchfluss: Druckhalteanlagen für den privaten und industriellen Bereich, Wasserversorgungsnetze, Heizungs- und Klimaanlagen, Bewässerung sowie industrielle Prozesse, bei denen der Druck bei schwankendem Wasserverbrauch konstant bleiben muss. Die Steuerung von drei Elektropumpen deckt große Durchflussbereiche ab, wobei nur die erforderlichen Einheiten in Betrieb bleiben, was Energieeinsparungen und eine gleichmäßige Verschleißverteilung gewährleistet. Die leistungsstärkste Baugröße der Serie EE3G für große Pumpstationen. Bei der Auswahl ist zu prüfen, ob der Nennstrom der Pumpe unter dem Ausgangsstrom des Schaltschranks liegt; für den Betrieb ist außerdem ein Druckmessumformer erforderlich, der am Druckstutzen installiert werden muss.
