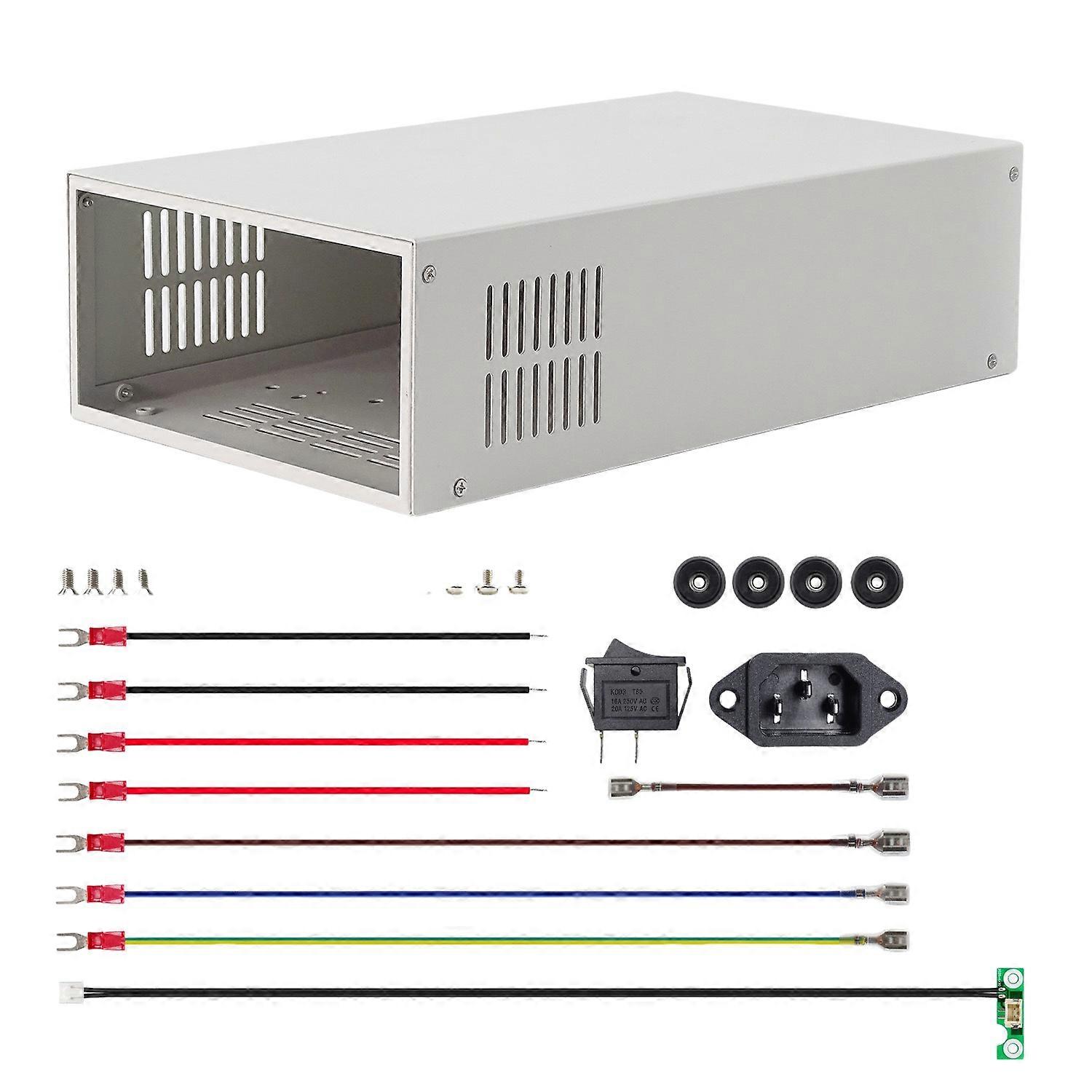

Schaltnetzteil Rd6012 Rd6018 65v 800w, Digitalgehäuse S800 Für Spannungswandler-kit Mit Eisengehäuse
EAN 4357920915348
73,99 €
ab 73,99 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 73,99 € | Gratis | 73,99 € | Zum Shop |
| Montageschritte | 1. Zubehör prüfen: Stellen Sie sicher, dass das Zubehör des S800 mit der Zubehörliste oder dem Bild übereinstimmt. Hinweis: Das Gehäusematerial ist flexibel und kann sich während des Transports leicht verformen. Sollte während der Montage ein Spalt entstehen, richten Sie diesen bitte vor dem Fortfahren aus. 2. RD60XX prüfen: Stellen Sie die Eingangsleistung für den RD6012 auf 12 V/1 A und die Ausgangsleistung für den RD60XX auf 5 V/1 A ein. Schalten Sie den Ausgang ein, um die korrekte Funktion zu überprüfen. 3. Montage der Rückseite: Montieren Sie den Wippschalter und die Netzsteckdose an der Unterseite. 4. Kabel an die Stromversorgung anschließen: (Gefährliche Bedienung, nur für nicht qualifiziertes Personal): Verbinden Sie den Wippschalter mit dem langen braunen Kabel mit dem stromführenden Leiter (L) des Netzteils. Verbinden Sie anschließend den Wippschalter mit dem kurzen braunen Kabel mit dem stromführenden Leiter (L) der Netzsteckdose. Verbinden Sie den Neutralleiter (N) der Netzsteckdose mit dem blauen Kabel mit dem Neutralleiter (N) des Schaltnetzteils. Verbinden Sie den Erdungsleiter (E) der Netzsteckdose mit dem Erdungsleiter (〨) des Schaltnetzteils mithilfe eines gelbgrünen Kabels. Verbinden Sie den IN+-Eingang des grünen Anschlusses mit den positiven (+V) Elektroden und den IN--Eingang mit den negativen (COM) Elektroden mithilfe zweier roter Kabel. Installieren Sie die Temperatursensor-Erweiterungsplatine auf der Rückseite. Falls Sie einen externen Temperaturfühler verwenden möchten, führen Sie dessen Kabel in die Rückseite des Gehäuses ein und führen Sie einen Test durch. Montageschritte: Montage des Schaltnetzteils: Installieren Sie das Schaltnetzteil auf der Unterseite. Testen des Schaltnetzteils: Überprüfen Sie die Verkabelung und schalten Sie das Netzteil ein. Prüfen Sie die Stromversorgung und die Isolierung mit einem Spannungsprüfer. Überprüfen Sie anschließend mit einem Multimeter, ob die Ausgangsspannung von 60 V normal ist. Stellen Sie dann die Ausgangsspannung des Netzteils mit einem Schraubendreher auf ca. 68 V ein. Montage des RD60XX: Wenn Sie eine CR1220-Batterie verwenden, legen Sie diese bitte mit dem Pluspol nach oben ein. Falls Sie ein Wi-Fi-Modul verwenden, installieren Sie es bitte wie abgebildet. |
