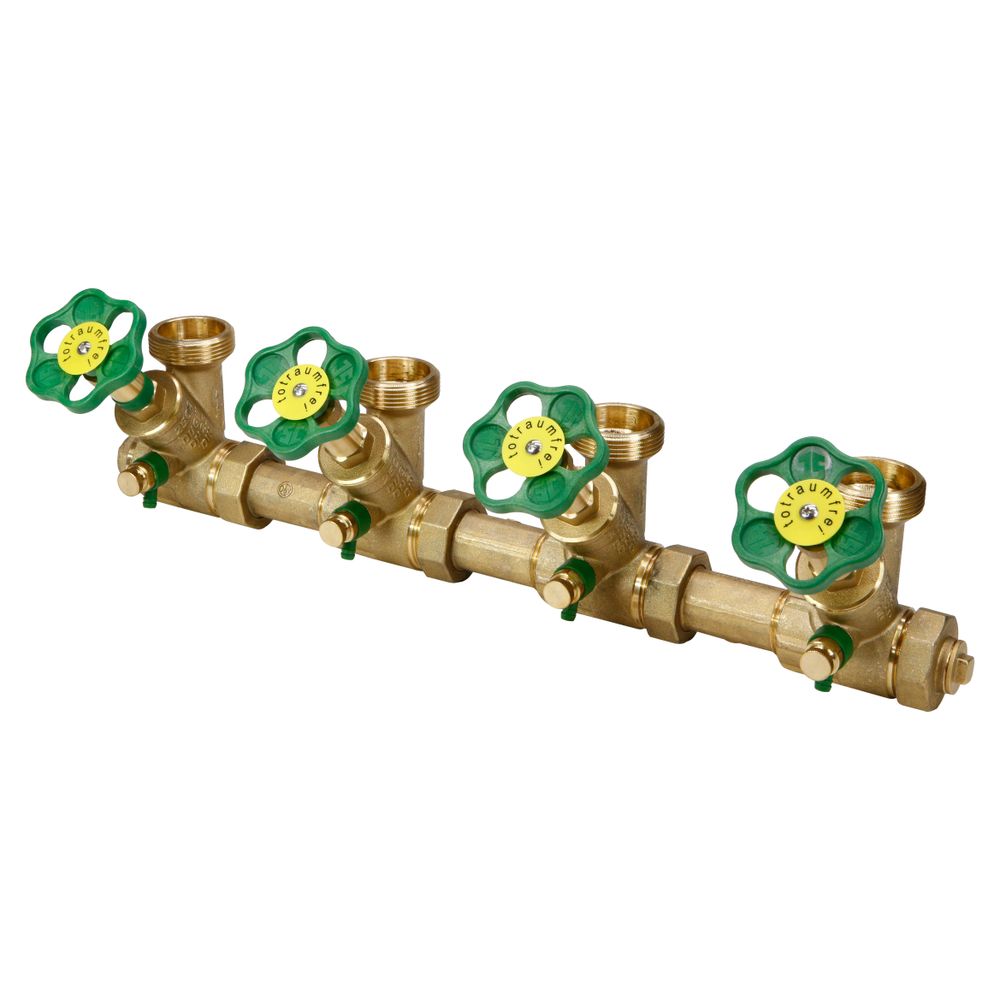

Schlösser Atv-verteiler Mit Nichtsteigender Spindel, 4-fach, Dn 25, Eingang 1", Oberer Ausgang 1 1/2

Schlösser ATV-Verteiler mit nichtsteigender Spindel, 4-fach, DN 25, Eingang 1", oberer Ausgang 1 1/2" Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen. 0077542502001 Schlösser ATV-Verteiler (ohne Rinne) nichtsteigende Spindel Werkstoff nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Dichtungen EPDM Griffwerkstoff Polyamid Anschluss G 1 Mittenabstand 132mm 51mm Verteilung 4-fach Mindestvolumenstrom 1,75 l/s Betriebsdruck max. 16 bar (PN 16) Betriebstemperatur max. 90 Grad Zertifizierung DIN-DVGW KFR: Geräuschklasse 1 Freistrom: Geräuschklasse 1 DN20 bis DN32 G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Lieferumfang 1 ATV KFR Rest ATV Freistrom komplett mit Kappe und Stopfen Produktspezifikation Hersteller-Warengruppe: Warengruppe 1 Hersteller-Produktgruppe: Abzweig-T-Ventil Hersteller-Artikelnummer: 0077542502001 Montageart: Aufbau Baulänge: 541 Ausführung: Verteiler/Sammler Bauhöhe: 178 Bautiefe: 160 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch (BSPP) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Mit Entlüftung: nein Werkstoff: Messing Mit Füll- und Entleerungshahn: ja Geeignet für Glykol: nein Anzahl der Abzweige: 4 Mit Befestigungsmaterial: nein Länge Verteiler: 87 Anzahl der Verzweigungsrichtungen: 1 Venturidüse: ohne Geeignet für Ethanol: nein Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: 1 Zoll (25) Rohraußendurchmesser Anschluss 1: 33,3 Rohraußendurchmesser Anschluss 2: 30,3 Länge Anschluss 1: 35 Länge Anschluss 2: 110 Arbeitslänge Anschluss 1: 16 Arbeitslänge Anschluss 2: 18 Geeignet für Pressluft: nein Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1) Mit Isolierung: nein Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Geeignet für Gas: nein Mit verstellbaren Bodenstützen: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40) Rohraußendurchmesser Abzweigungen: 44,9 Arbeitslänge Verteiler: 14 Länge Seitenarm: 87 Arbeitslänge Abzweig 1: 14 Mit Rückstromsicherung: ja Mit Füßen: nein Mit Absperrventil: ja Nenndurchmesser Anschluss 1: 1 Zoll (25) Geeignet für Kühlwasser: nein Systemgebunden: nein KOMO-Prüfsiegel: nein Typenzulassung nach BBR/EKS: nein Montageart: Aufbau Baulänge: 541 Ausführung: einfach Bauhöhe: 178 Bautiefe: 160 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch (BSPP) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Mit Entlüftung: nein Werkstoff: Messing Mit Füll- und Entleerungshahn: ja Geeignet für Glykol: nein Anzahl der Abzweige: 4 Mit Befestigungsmaterial: nein Länge Verteiler: 87 Anzahl der Verzweigungsrichtungen: 1 Venturidüse: ohne Geeignet für Ethanol: nein Druckstufe Artikel: PN 10 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: 1 Zoll (25) Rohraußendurchmesser Anschluss 1: 33,3 Rohraußendurchmesser Anschluss 2: 30,3 Länge Anschluss 1: 35 Länge Anschluss 2: 110 Arbeitslänge Anschluss 1: 16 Arbeitslänge Anschluss 2: 18 Geeignet für Pressluft: nein Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1) Mit Isolierung: nein Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit verstellbaren Bodenstützen: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40) Rohraußendurchmesser Abzweigungen: 44,9 Arbeitslänge Verteiler: 14 Länge Seitenarm: 87 Arbeitslänge Abzweig 1: 14 Mit Füßen: nein Mit Absperrventil: ja Nenndurchmesser Anschluss 1: 1 Zoll (25) Geeignet für Kühlwasser: nein Systemgebunden: nein KOMO-Prüfsiegel: nein Typenzulassung nach BBR/EKS: nein
