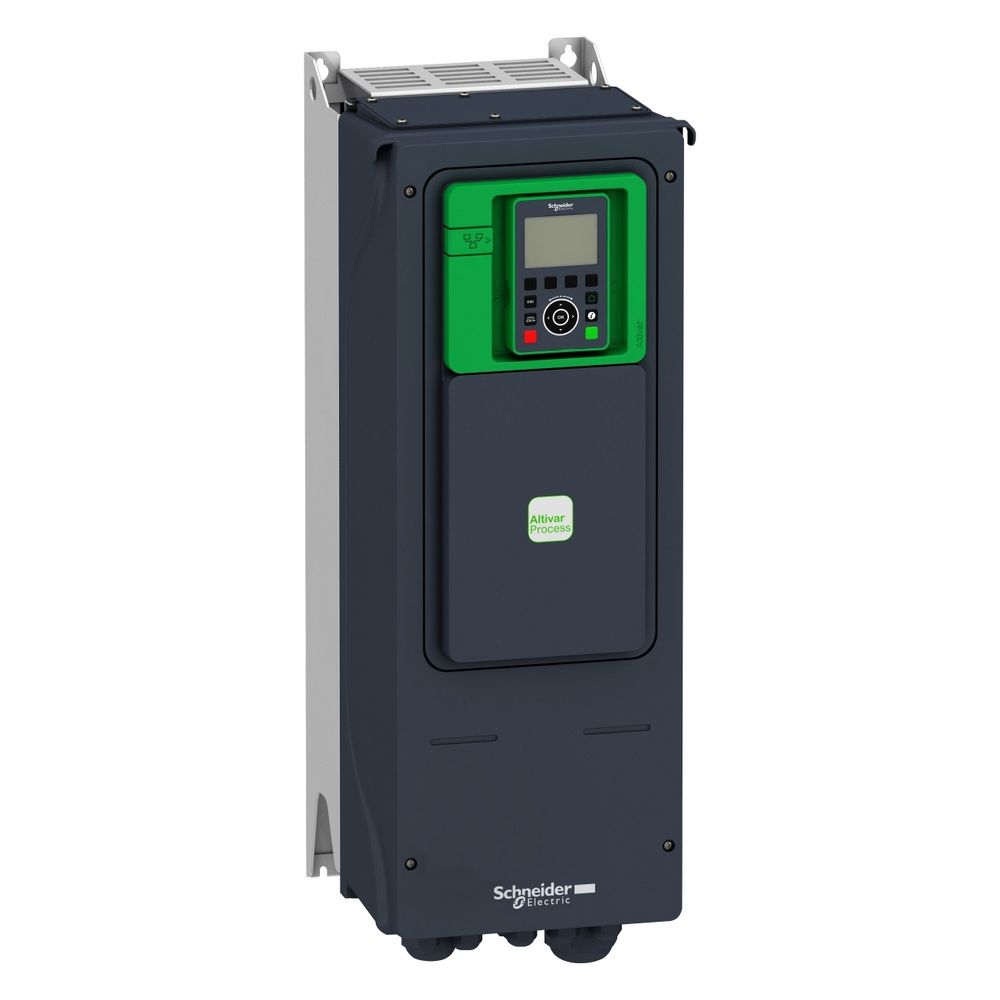

Schneider Electric Frequenzumrichter Altivar 600 Atv650d22n4, 22kw, 380-480v, Ip55

Schneider Electric Frequenzumrichter Altivar 600 ATV650D22N4, 22kW, 380-480V, IP55 Der Frequenzumrichter aus der Altivar 600 Prozess-Serie ist für den effizienten Betrieb und Schutz von Pumpen sowie für industrielle Prozesse konzipiert. Das Gerät ermöglicht eine präzise Steuerung von Asynchron- und Synchronmotoren und ist für den Einsatz in Industrie-, Wohn- und Gewerbebereichen zugelassen. Mit einer Bemessungsleistung von 22 kW bietet der Umrichter eine zuverlässige Lösung für anspruchsvolle Anwendungen in der HLK-Technik. Leistungsstarke Steuerung und Kommunikation Der Umrichter zeichnet sich durch eine hohe Flexibilität in der Prozesssteuerung aus. Er verfügt über acht digitale Eingänge, drei analoge Eingänge sowie zwei analoge Ausgänge. Die integrierte Kommunikation erfolgt über Modbus TCP und eine serielle Modbus-Schnittstelle. Zur Inbetriebnahme und Überwachung stehen ein dezentrales grafisches Bedienterminal sowie ein integrierter Web-Server zur Verfügung. Die Sicherheitsfunktion Safe Torque Off (STO) gemäß SIL 3 ist integriert und sorgt für eine sichere Anlaufsperre. Robuste Bauweise für den Industrieeinsatz Das Gerät ist für die Wandmontage ausgelegt und erfüllt die Schutzart IP55, was einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen ermöglicht. Die Kühlung erfolgt durch erzwungene Konvektion. Der Umrichter unterstützt eine Vielzahl von Kommunikationsprotokollen wie EtherNet/IP, PROFINET und PROFIBUS über optionale Erweiterungskarten. Dank der integrierten Energie-Dashboards und der Stop-and-Go-Funktion unterstützt das System eine effiziente Überwachung und Reduzierung des Energieverbrauchs. Die Kombination aus hoher Regelgenauigkeit, umfangreichen Kommunikationsoptionen und der integrierten Sicherheitsfunktion STO macht diesen Frequenzumrichter zu einer leistungsfähigen Komponente für komplexe Antriebsaufgaben. Mit einer Nennleistung von 22 kW im Normalbetrieb und einer Ausgangsfrequenz von bis zu 500 Hz deckt er ein breites Anwendungsspektrum ab. Die robuste Ausführung und die vielfältigen Schutzfunktionen gewährleisten eine hohe Betriebssicherheit in industriellen Prozessen. Technische Daten Bemessungsleistung: 22 kW Nennausgangsstrom: 46,3 A Bemessungs-Betriebsspannung: 380 - 480 V Ausgangsfrequenz: 0,1 - 500 Hz Schutzart: IP55 Netzfrequenz: 50 / 60 Hz Abmessungen (BxHxT): 264 x 678 x 299 mm Produktgewicht: 20,6 kg Sicherheitsfunktion: STO (SIL 3) Produktspezifikation 4-Quadrantenbetrieb möglich: Falsch Anzahl der Analogausgänge: 2 Anzahl der Analogeingänge: 3 Anzahl der HW-Schnittstellen Industrial Ethernet: 1 Anzahl der HW-Schnittstellen USB: 0 Anzahl der HW-Schnittstellen parallel: 0 Anzahl der HW-Schnittstellen seriell RS-232: 0 Anzahl der HW-Schnittstellen seriell RS-422: 0 Anzahl der HW-Schnittstellen seriell RS-485: 1 Anzahl der HW-Schnittstellen seriell TTY: 0 Anzahl der HW-Schnittstellen sonstige: 0 Anzahl der Netzphasen: 3 Phasen Anzahl der Schnittstellen PROFINET: 0 Anzahl der analogen Ausgänge: 2 Anzahl der analogen Eingänge: 3 Anzahl der digitalen Ausgänge: 0 Anzahl der digitalen Eingänge: 6 Anzahl diskrete Ausgänge: 0 Anzahl diskrete Eingänge: 8 Art des Umrichters: U-Umrichter Ausgangsfrequenz des Drehzahlreglers: 0,1…500 Ausgangsphasenzahl: 3 Beschriftung: CE Breite: 264 Bremschopper integriert: Falsch Eingangsphasenzahl: 3 Einsatz im Industriebereich zulässig: Ja Einsatz im Wohn- und Gewerbebereich zulässig: Ja Gehäusemontage: Wandmontage Geräuschpegel: 53,7 Grundlaststrom bei hoher Überlast: 39,2 Grundlaststrom bei niedriger Überlast: 46,3 Höhe: 678 Max abgegeb Leistung lineare Belastung Bemessungsausgangssp.: 22 Max abgegeb Leistung quadrat Belastung Bemessungsausgangssp.: 22 Max. Ausgangsfrequenz: 500 Max. Ausgangsfrequenz: 500 Max. Ausgangsspannung: 480,0 Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs): 150 m / s² bei 11 Max. Durchbiegung unter Rüttelbelastung (während des Betriebs): 1,5 mm bei 2 - 13 Max. Eingangsstrom: 39,6 Menge pro Satz: 1 Mit Bedienelement: Ja Mit PC-Anschluss: Nein Mit optischer Schnittstelle: Nein Montagemodus: Aufputzmontage Nennausgangsstrom: 46,3 Nennschaltfrequenz: 4 Netzfrequenz: 50 / 60 Netzspannung: 380 Netzwerkfrequenz: 50 - 60 Polarisierungsart: Keine Impedanz Potenziallinie Isc: 50 Produktgewicht: 20,6 Relaisausgangsnummer: 3 Relative symmetrische Netzfrequenztoleranz: 5 Tiefe: 299 Umgebungslufttemperatur beim Transport: -40…70 Umgebungstemperatur bei Lagerung: -40…70 Unterstützt Protokoll für AS-Interface Safety at Work: Nein Unterstützt Protokoll für ASI: Nein Unterstützt Protokoll für BACnet: Nein Unterstützt Protokoll für CAN: Nein Unterstützt Protokoll für Data-Highway: Nein Unterstützt Protokoll für DeviceNet: Ja Unterstützt Protokoll für DeviceNet Safety: Nein Unterstützt Protokoll für EtherNet/IP: Ja Unterstützt Protokoll für Foundation Fieldbus: Nein Unterstützt Protokoll für INTERBUS: Nein Unterstützt Protokoll für INTERBUS-Safety: Nein Unterstützt Protokoll für KNX: Nein Unterstützt Protokoll für
