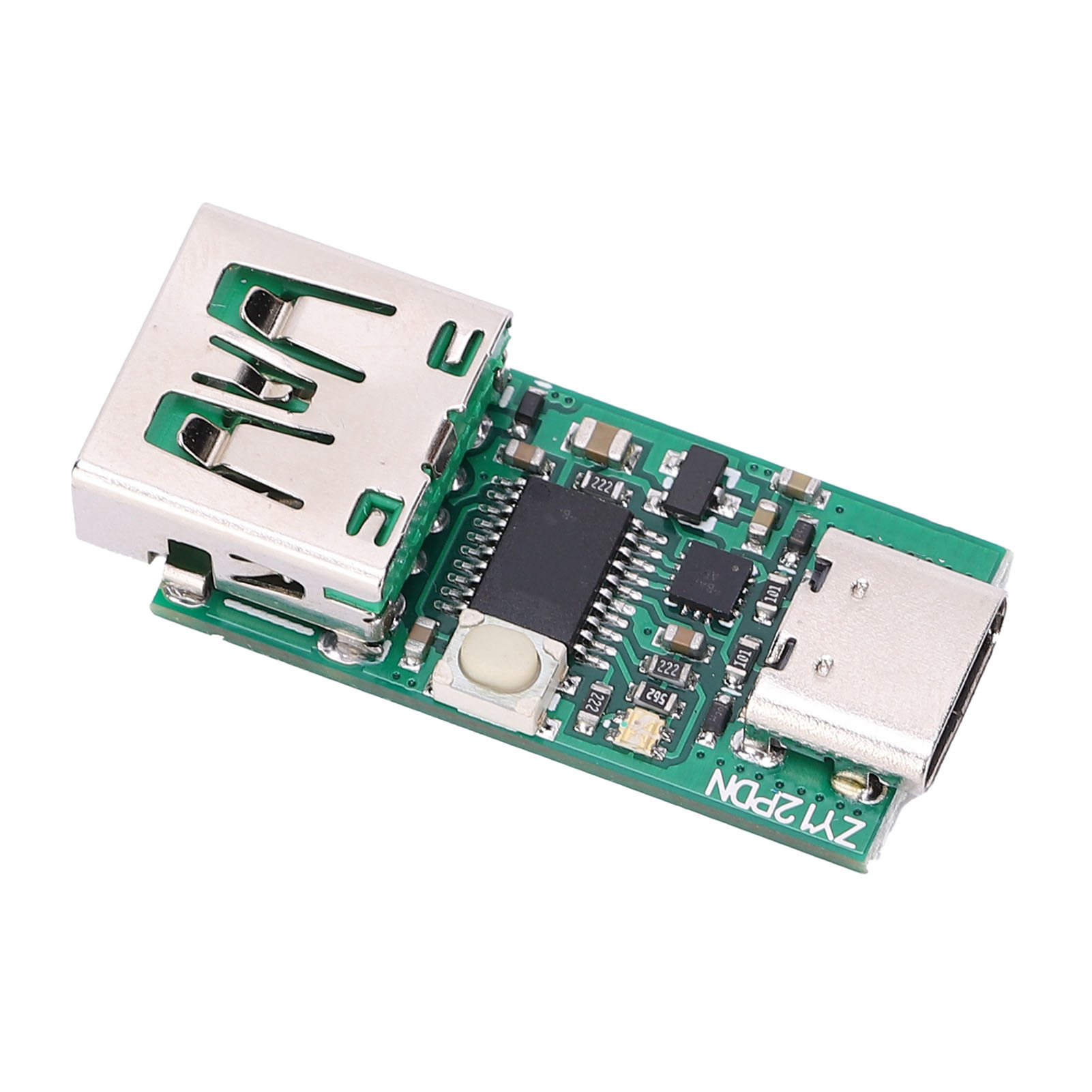

Schnelllade-triggermodul Pd2.0 3.0 Zu Dc-platinen-abfragedetektor Mit Usb Zy12pds

1. Kann jede Spannung auslösen, die den PD2.0-Spezifikationen entspricht. Kompakt, benutzerfreundlich und leistungsstark. 2. Beim Einschalten blinken die farbigen LEDs einmal. Die Farben zeigen den aktuellen Betriebsmodus an. Durch Gedrückthalten der Taste schalten sich die LEDs ein und die Einstellungen werden aufgerufen. 3. Kurz drücken, um die Farbe der LEDs zu ändern; langes Drücken, um die LEDs auszuschalten. 4. Im Modus „Höchste Spannung“ wird der höchste Spannungswert verwendet. Bei mehreren gleichen Werten wird der letzte verwendet. 5. Im Modus „Feste Spannung“ wird die letzte Spannung innerhalb des Spannungsbereichs verwendet. 6. Große Keramikkondensatoren als Filter und TVS-Überspannungs- sowie Verpolungsschutz sorgen für sicheren Betrieb. Nach dem Anschließen kann das Gerät mit einer PD-Powerbank zum Laden von Notebooks verwendet werden. Artikeltyp: Schnelllade-Triggermodul Material: Leiterplatte Zweck: Für Lasttests oder Anwendungen im Backend Spannung: 3–20 V Stromstärke: 0–5 A Anschlusstyp: Typ-C Anwendung: Nach dem Einschalten befindet sich das ZY12PDS standardmäßig im PD-Modus. Die farbigen LEDs leuchten dauerhaft rot und zeigen damit die angelegte Standardspannung von 5 V an. Unterstützt Ihr Netzteil weitere Spannungen, können Sie die Ausgangsspannung per Touch-Schalter umschalten. Die farbigen LEDs (rot, gelb, grün, hellgrün, blau, violett und weiß) zeigen die vom Netzteil ausgegebenen Spannungen und Stromstärken (Gruppen 1–7) an. Unterstützt Ihr Netzteil den PD-Modus nicht, tritt ein Verbindungsabbruch auf oder reagiert die Anwendung nicht, blinken die farbigen LEDs rot. 1. Schließen Sie die Batterie an (Achtung: Andernfalls wird das Mainboard nicht angezeigt). 2. Drücken Sie einmal auf „+“, um die obere Grenzspannung anzuzeigen. Halten Sie die Taste gedrückt, bis sie blinkt, um die obere Grenzspannung einzustellen. 3. Drücken Sie einmal auf „-“, um die untere Grenzspannung anzuzeigen. Halten Sie die Taste gedrückt, bis sie blinkt, um die untere Grenzspannung einzustellen. 4. Die Ladekontrolle kann durch Anschluss eines kompatiblen Ladegeräts erfolgen. 5. Im normalen Anzeigemodus können Sie durch Drücken von „SET“ den Bildschirm ausschalten, um Energie zu sparen. 1 x Modul
