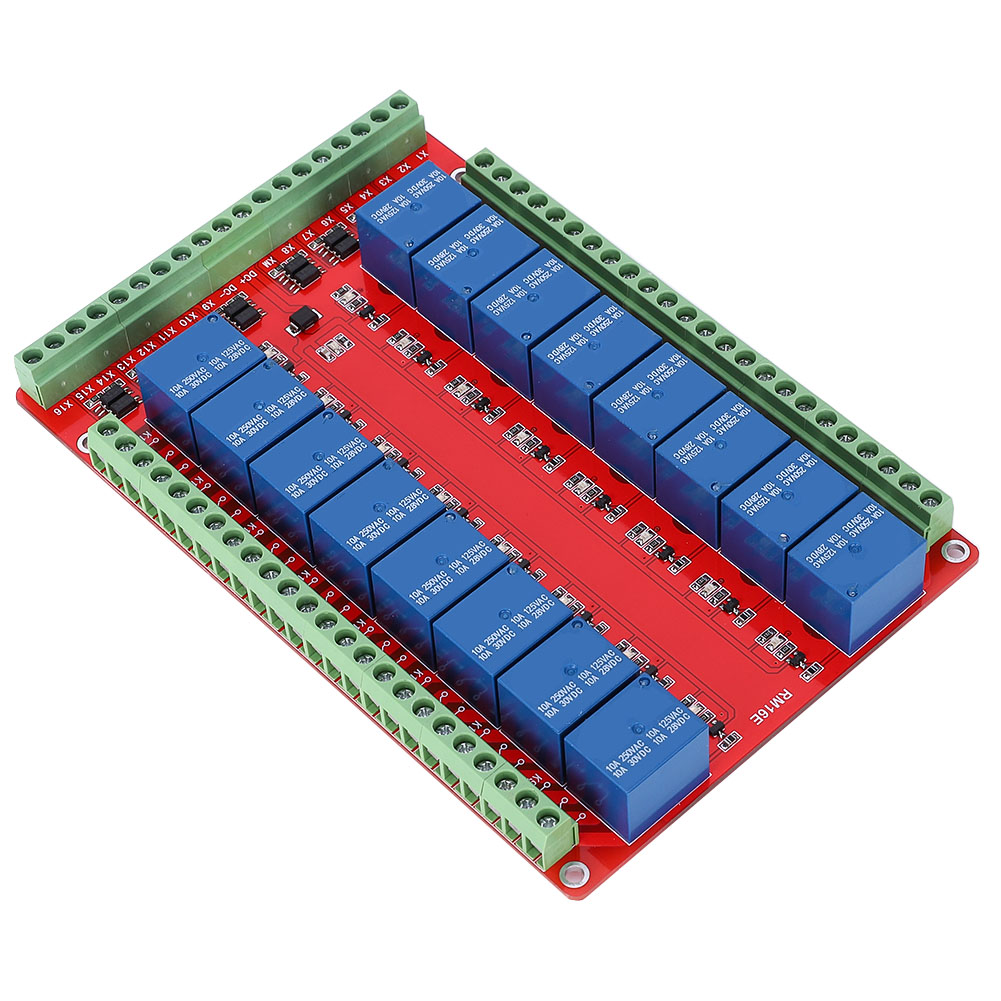

Schnittstellenplatine Für Isoliertes 16-kanal-relaismodul, High/low-triggerung (24 V Dc)

1. Verpolungsschutz der Stromversorgung zum Schutz des Moduls vor Beschädigung. 2. Integriertes, hochwertiges Relais; Nennlast der Öffnerschnittstelle: 250 V AC/10 A, 30 V DC/10 A. 3. Kompakter, isolierter bidirektionaler Optokoppler mit hoher Störfestigkeit und Stabilität; Triggerstrom von nur 5 mA. 4. Wählbarer Relais-Steuerpegel: Aktivierung durch High- oder Low-Signal. 5. Integrierter Strombegrenzungswiderstand. Direkte Ansteuerung über die Stromversorgung (positive oder negative Polarität) oder über Mikrocontroller-I/O-Ports. Das isolierte 16-Kanal-Relaismodul ermöglicht die Triggerung durch High- oder Low-Signale und benötigt zum Ansteuern des Relais nur 5 mA bei einer Steuerkapazität von 10 A. Dieses Modul integriert ein hochwertiges Leistungsrelais, einen hochwertigen, kompakten Optokoppler, eine Hochleistungstriode mit hoher Durchschlagsfestigkeit, rote und blaue Signalanzeigen sowie eine doppelseitige Leiterplatte in Militärqualität. Dank seines optimierten Designs und seiner stabilen Leistung eignet es sich für ein breites Spektrum an Leistungssteuerungsanwendungen. Merkmale: 1. Verpolungsschutz der Stromversorgung zum Schutz des Moduls vor Beschädigung. 2. Hochwertiges Relais, Schließerschnittstelle, Belastbarkeit: 250 V AC/10 A, 30 V DC/10 A. 3. Kompakter, bidirektionaler, isolierter Optokoppler mit hoher Störfestigkeit und Stabilität; Triggerstrom von nur 5 mA. 4. Relais-Ansteuerpegel wählbar: Triggerung durch High- oder Low-Signal. 5. Das Modul enthält einen Strombegrenzungswiderstand. Die Polarität der Stromversorgung kann direkt oder über den I/O-Port des Mikrocontrollers gesteuert werden. 6. Betriebs-LED (rot), Relais-Status-LED (blau). 7. Benutzerfreundliche Schnittstelle: Alle Schnittstellen sind für eine einfache Bedienung direkt über die Klemmen anschließbar. 8. Vier 3-mm-Bohrungen erleichtern die Montage. Technische Daten: Versorgungsspannung: 5 V/12 V/24 V DC (optional); Triggerstrom: 5 mA; Durchmesser der Bohrlöcher: 3 mm; Modulabmessungen (L × B × H): 15,3 × 10 × 2,0 cm. Paketgewicht: ca. 246 g; Modulschnittstellen: 16 Anschlussklemmen. 1. DC+: Anschluss an DC+-Stromversorgung (5-V-, 12-V- und 24-V-Module optional). 2. DC-: Anschluss an DC--Stromversorgung. 3. XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips. Im High-Level-Steuermodus: Diese Schnittstelle muss mit dem Minuspol der Stromversorgung der Steuerplatine verbunden werden. Im Low-Level-Steuermodus: Diese Schnittstelle muss mit dem Pluspol der Stromversorgung der Steuerplatine verbunden werden. 4. X1–X16: Relais-Steuerschnittstellen. Die Relais-Ausgangsschnittstellen verfügen über 48 Anschlussklemmen. 1. NO1–NO16: Öffner-Relaisschnittstellen. 2. COM1–COM16: Gemeinsame Relaisschnittstelle. 3. NC1–NC16: Schließer-Relaisschnittstellen. Lieferumfang: 1 x 16-Kanal-Relaismodul
