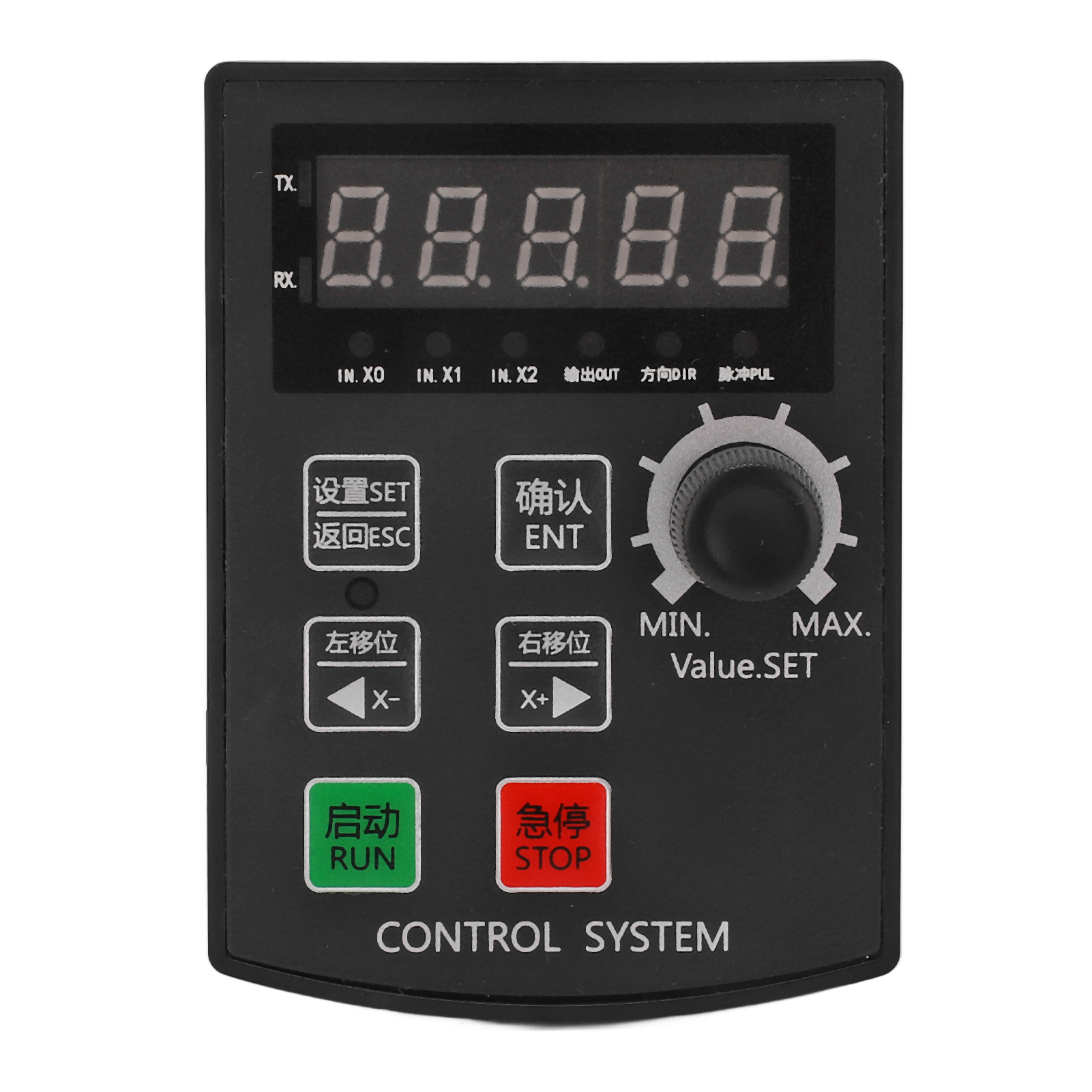

Schrittmotor-bewegungssteuerung Cnc Industrie Servo Voreingestelltes Steuermodul Bedienfeldsystem

1. MEHRERE MODI: Dieses spezielle Betriebssteuerungsmodul für Schritt- und Servomotoren verfügt über keine programmierbare Funktion, bietet aber eine Vielzahl voreingestellter Betriebsmodi, sodass der Benutzer schnell die passende Trajektorie auswählen kann. 2. KONFIGURIERBAR UND PRAKTISCH: Der Schrittmotor-Bewegungscontroller unterstützt das Speichern im Energiesparmodus und ermöglicht die Einstellung von Distanz, Geschwindigkeit, Verzögerung und Zykluszeiten. 3. VIELSEITIGE ANWENDUNGSMÖGLICHKEITEN: Kann als eigenständiges Modul betrieben werden oder mit anderen Systemen zusammenarbeiten. Als Modul von Drittanbietern kann es den fehlenden Motorausgang kompensieren. 4. ANWENDUNGSSZENARIO: Weit verbreitet in der industriellen Automatisierungssteuerung, bei kleinen mechanischen Geräten, in der automatischen Lackierindustrie und in der Steuerung von Rundtaktwerkzeugen. 5. HERVORRAGENDE LEISTUNG: Hochwertige Verarbeitung, kompaktes Design und stabile Leistung gewährleisten Langlebigkeit und Zuverlässigkeit. Artikeltyp: Schrittmotor-Bewegungscontroller. Gehäusegröße (L x B x H): ca. 99,7 x 72 x 17 mm / 3,93 x 2,83 x 0,67 Zoll Bildschirmstruktur: 5-stellig, helle Digitalanzeige Betriebsumgebung: -5 °C bis 60 °C (nicht kondensierend) Ausgang: Ausgang 2. Ausgangsspannung: 0 V Betriebsspannung: DC 12–24 V > 1 A Netzteil Einbaumaße (L x B): ca. 92 x 69,8 mm / 3,62 x 2,75 Zoll Motorimpulsspannung: Kollektor 24 V, kann direkt an einen 5–24-V-Treiber angeschlossen werden Motorimpulsfrequenz: 85 kHz Eingang: Eingang 7. Der Eingang akzeptiert 0 V als gültiges Signal. [F] Funktionsübersicht: Im praktischen Betrieb werden hier die Parameter (interne Systemparameter) beschrieben, die nicht häufig geändert werden müssen. Seriennummer Funktion (Anpassung mit * wird nicht empfohlen) BereichStandardwert F1 Molekular (elektronisches Übersetzungsverhältnis) (siehe unten für Details zum spezifischen Algorithmus) 0-65535 8 F2 0-65535 5 F3 * Mindestdrehzahl (die Mindestdrehzahl, bei der der Motor betrieben werden darf) Einheit: Klasse 0-65535 0 F4 * Höchstdrehzahl (die Höchstdrehzahl, bei der der Motor betrieben werden darf) Einheit: Klasse 0-1781 1781 F5 Nullpunktfindungsposition (nur nützlich bei mechanischem Nullpunkt) Einheit: basierend auf dem Übersetzungsverhältnis 0-65535,999 1,5 F6 Nullpunktfindungsgeschwindigkeit (nur nützlich bei Maschinennullpunkt) Einheit: Pegel 0-65535 F7 Nullstellensuche (0: Software-Null, 1-3: Mechanischer Nullpunkt, wobei 1 empfohlen wird, 2 nicht verwenden) 0-3 0 F8 * Startpunkt der Nullstellenfunktion (nur nützlich, wenn die Maschine auf Null steht) Einheit: Das Übersetzungsverhältnis ist maßgebend 0-65535,999 65535 * Beschleunigung (Beschleunigung des Motors beim Anfahren bis zur Normaldrehzahl; je höher der Wert, desto schneller). Die Beschleunigungs- und Verzögerungswerte sollten möglichst konsistent sein. 0-65535 2000 F10 * Verzögerung (Verzögerung von der Normaldrehzahl bis zum Stillstand; je höher der Wert, desto schneller). Die Beschleunigungs- und Verzögerungswerte sollten möglichst konsistent sein. 0-65535 2000 F11 * Interne System-Debugging-Parameter, nicht setzen 0-255 3 F12 * Interne System-Debugging-Parameter, nicht setzen 0-4294967295 6400 Funktion 13 *X0-X1-X2 Eingangssignalfilter-Zeiteinheit: Pegel 0-65535 40 Bei externen Störungen erneut einstellen. Je größer der Wert, desto langsamer die Reaktion. F14 Die Größe der Geschwindigkeitsänderung im Betrieb (kann in F16 deaktiviert werden). Einheit: Stufe 0-255 2 Wenn der Motor in Betrieb ist, kann die aktuelle Drehzahl über den Drehknopf (Encoder) auf dem Bedienfeld angepasst werden. Die Größe der Drehzahländerung wird durch diesen Parameter bestimmt. Je größer der Wert, desto größer der Drehknopf und desto größer der Drehzahlbereich! Je kleiner, desto besser. Hinweis: Die Geschwindigkeit nach einer Änderung wird nach einem Stromausfall standardmäßig nicht gespeichert. Wenn Sie die Geschwindigkeit nach einem Stromausfall speichern möchten, drücken Sie im Standby-Modus die Taste "Bestätigen". "Geschwindigkeit speichern" wird angezeigt. F15 Wird die Geschwindigkeit nach dem Neustart automatisch auf Null zurückgesetzt? (0: Kehrt beim Start nicht auf Null zurück; 1: Kehrt beim Start automatisch auf Null zurück) 0-1 0 Hinweis: Wenn die automatische Rückkehr auf Null beim Start aktiviert ist, wird standardmäßig der Software-Nullpunkt verwendet. Der Modus muss in der Funktion [F5-F8] eingestellt werden. Wenn der mechanische Nullpunkt aktiviert ist, wird empfohlen, den Nullpunkt mit F7=1 auf den mechanischen Nullpunkt zurückzusetzen, um den besten Effekt zu erzielen! Die Rückkehr auf Null kann nur eine Umkehrung sein! F16 * Einstellungen für Sonderfunktionen 0-255 0 Wert 0 - Normal: Aktiviert keine Sonderfunktionen (Standard). Wert 1 - Schaltet die Drehzahländerung am Drehknopf aus. Wert 2 - Ändert die Drehrichtung des Motors. Wert 4 - Aktiviert die RS485-Kommunikation (gemäß RTU-Protokoll). Die Vertragsspezifikation kann von der offiziellen Web
