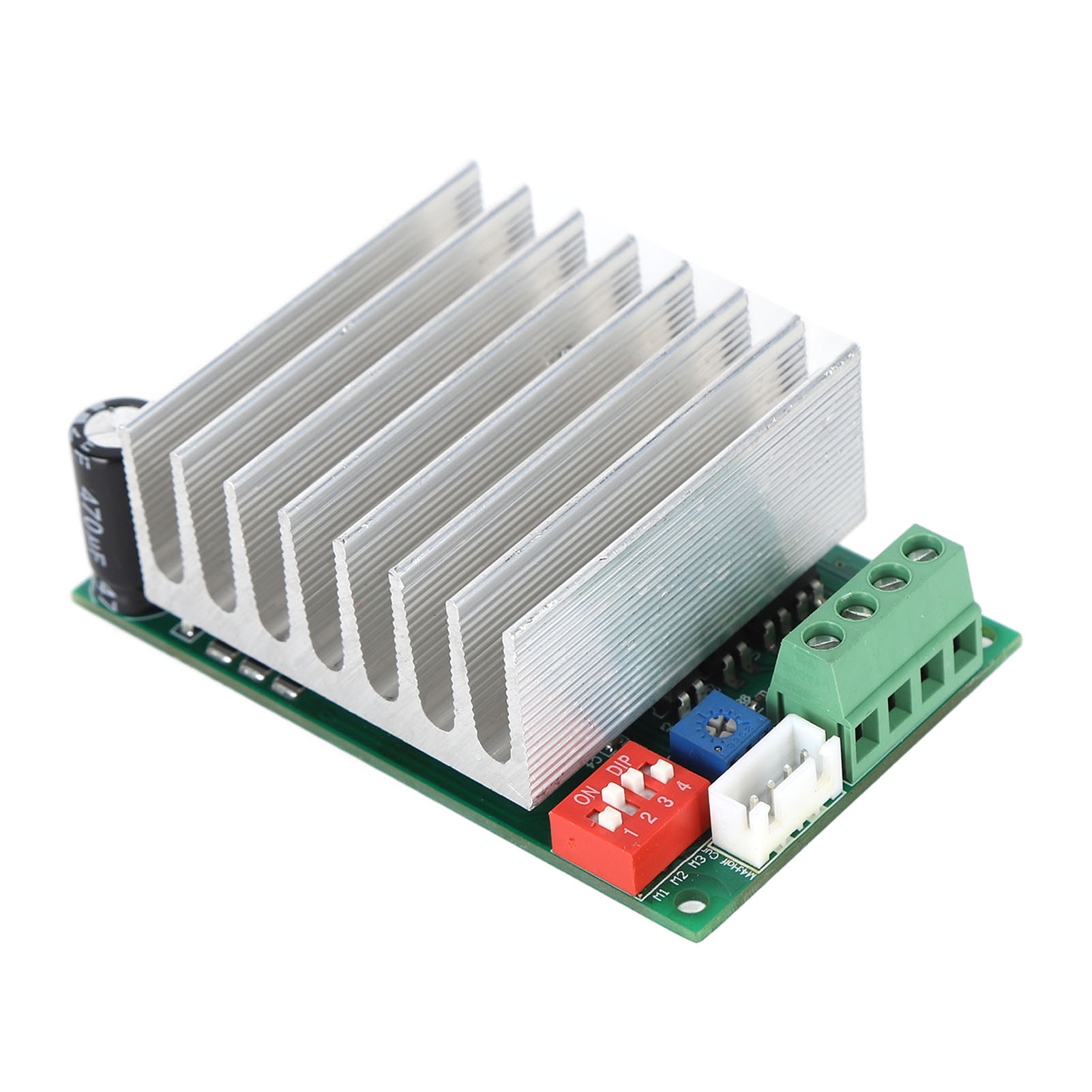

Schrittmotor-steuerplatine, Controller, Treiber, Einachsiger Industriestarter, Silber-weiß Tb6600, 4,5 A

1. Stromversorgung und Stromstärke: Der Schrittmotor wird mit 10–45 V Gleichstrom betrieben. Für verschiedene Anwendungen wird ein 32-V-Schaltnetzteil mit einer Strombelastbarkeit von bis zu 4,5 A empfohlen. 2. Automatische Stromreduzierung: Die Steuerplatine verfügt über einen automatischen Stromreduzierungsschalter für eine vereinfachte Bedienung. Ein Kurzschlussschutz am Ausgang gewährleistet einen sicheren Betrieb. 3. Optische Koppelung und Wärmeableitung: Die Schrittmotorsteuerung verwendet einen 6N137-Hochgeschwindigkeits-Lichtwellenleiter, um hohe Geschwindigkeiten ohne Schrittverlust zu garantieren. Ein verstärkter Kühlkörper sorgt für effiziente Wärmeableitung. 4. Einfacher Anschluss: Die Steuerplatine verfügt über einen gemeinsamen Pluspol und zwei Eingangsklemmen für einen einfacheren Anschluss. 5. Bedienungshinweise: Anweisungen zur Unterteilungseinstellung sind auf der Rückseite der Steuerplatine aufgedruckt. Die Stromversorgung darf nicht verpolt werden, da dies den Chip beschädigen kann. Der eingestellte Strom darf den Nennstrom des Motors nicht überschreiten. Produkttyp: Schrittmotortreiberplatine. Betriebsspannung: 10–45 V DC. Ein 32-V-DC-Schaltnetzteil wird empfohlen. Optische Kopplung: Nutzt eine Hochgeschwindigkeits-6N137-Optikkopplung für hohe Geschwindigkeiten ohne Schrittverlust. Kurzschlussschutz: Verwendet Toshibas originalen Hochspannungs- und Hochstrom-Chip TB6600HG mit Unterspannungsabschaltung, Überhitzungsschutz und Überstromschutz sowie verbessertem Kurzschlussschutz im Vergleich zum TB6560. Nennausgangsstrom: Bis zu ±4,5 A. Kompatibilität: Zwei- und vierphasige, vier- oder sechsadrige 42-, 57- und 86-Zoll-Schrittmotoren bis 4,2 A. Automatische Halbschrittfunktion: Ja. Schrittanzahl: Vollschritt, Halbschritt, Viertelschritt, Achtelschritt, Sechzehntelschritt, Unterteilung bis zu 16. 1 x Schrittmotortreiberplatine.
