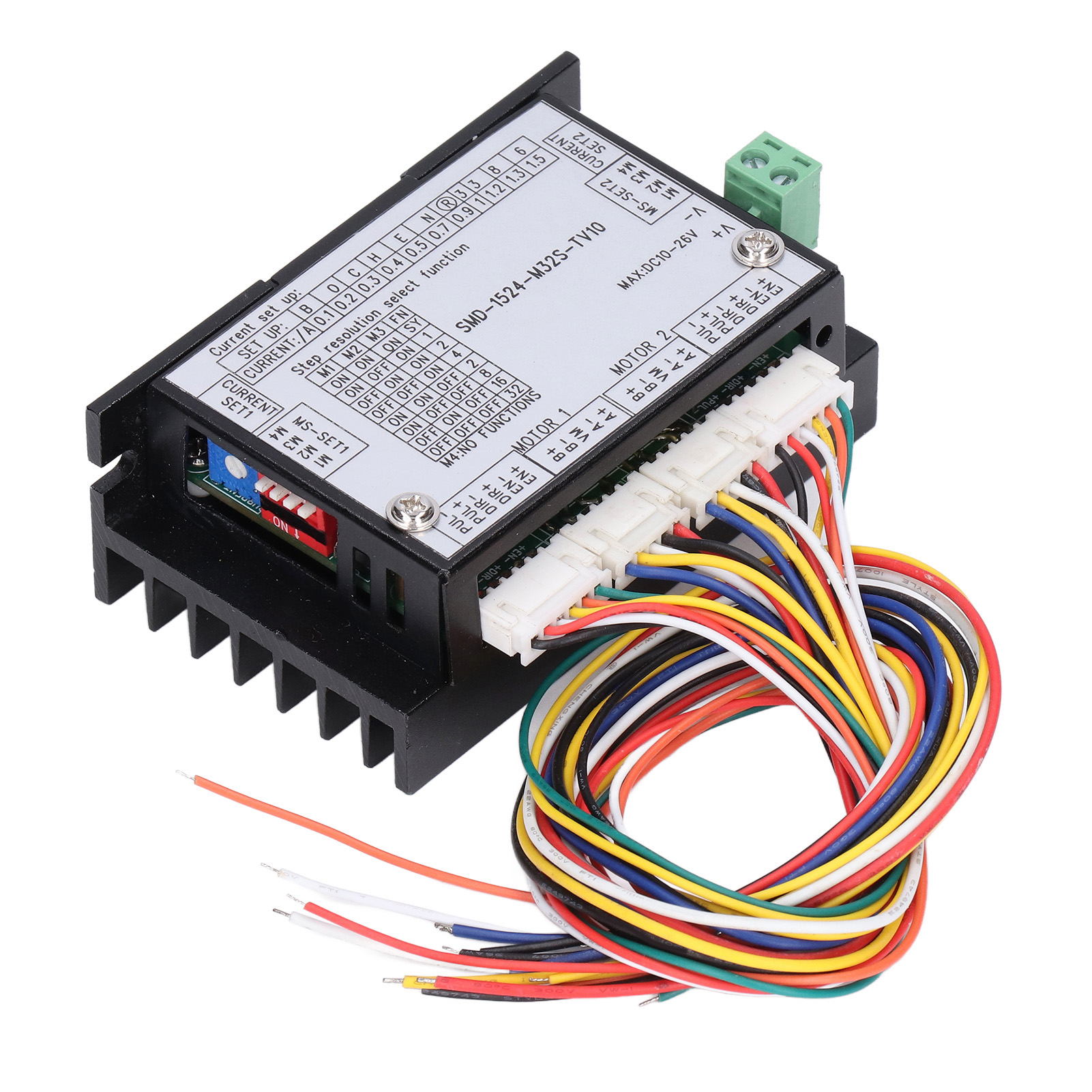

Schrittmotortreiber 4-phasig 5-adrig Unipolar Hochgeschwindigkeits-motorsteuerung Smd1524m32stv10

1. Treiber und Verkabelung: Bestehend aus Treiber und Verkabelung, vereint das System die Funktionen zweier gängiger 2-Phasen-Schrittmotortreiber in einem Gehäuse und spart so Platz und Verkabelungsaufwand. 2.Steuerung von 2 Motoren: Zwei Motoren können gleichzeitig mit unterschiedlichen Impulsen, Drehrichtungs- und Freigabesignalen angesteuert werden, ohne sich gegenseitig zu beeinflussen. 3.Standardverkabelung: Die Motorverkabelung erfolgt über 2,54-mm-Standardbuchsen. Das Flachbandkabel ist ein 300 mm langes, einpoliges 24-AWG-Kabel mit einem Stecker. Die Signalverkabelung verwendet 26-AWG-Kabel. 4.Geeignete Motoren: Die Anzahl der Unterteilungen jedes Motors ist ein Vielfaches von 2 und eignet sich für 2-Phasen-Schrittmotoren bis 2 A, z. B. 57, 42, 39, 28, 24 usw. 5.VIELSEITIGE ANWENDUNG: Weit verbreitet in Automatisierungsanlagen wie 3D-Druckern, Graviermaschinen, Lasermaschinen, Verpackungsmaschinen, automatisierten Produktionslinien usw. Artikeltyp: Schrittmotortreiber Modell: SMD-1524-M32S-TV10 Spezifikation: 4-phasig, 5-adrig, unipolar Drehzahlregelung: 100 kHz Betriebstemperatur: 0-50 °C Betriebsfeuchtigkeit: 40-90 % RH Eingangsspannung: DC 10 V-26 V Eingangsstrom: > Zulässige Eingangsspannungswelligkeit: ≤ 50 mV 1. Verdrahtung: GND: Erdung der Gleichstromversorgung +V: Pluspol der Gleichstromversorgung, Bereich 10–26 V, empfohlener Wert +24 V DC A+, A-: A-Phasenwicklung des Motors B+, B-: B-Phasenwicklung des Motors VM: Stromversorgungsanschluss der Motorspule, in positiver Richtung mit V+ verbunden 2.Steuersignalschnittstelle: PUL+(+5 V) PUL-(PUL): Impulssteuersignal: Die steigende Flanke des Impulses ist gültig; PUL ist bei hohem Pegel 4–5 V und bei niedrigem Pegel 0–0,5 V. Um zuverlässig auf Impulssignale zu reagieren, sollte die Impulsbreite größer als 1,2 µs sein. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich: 12 V: 1 kΩ, 0,25 Ω; 24 V: 2 Ω, 0,5 %. DIR+(+5V) DIR-(DIR): Richtungssignal: Signal mit hohem/niedrigem Pegel. Um eine zuverlässige Kommutierung des Motors zu gewährleisten, muss das Richtungssignal mindestens 5 µs vor dem Impulssignal angelegt werden. Die anfängliche Laufrichtung des Motors hängt von der Verdrahtung ab. Durch Vertauschen einer beliebigen Phasenwicklung (z. B. A+ und A-) kann die anfängliche Laufrichtung geändert werden. DIR-Pegel: 4–5 V (High), 0–0,5 V (Low). 12-V-Kette: 1 kΩ, 0,25 W Widerstand; 24-V-Kette: 2 Ω, 0,5 % Widerstand. ENA+(+5V) ENA-(ENA): Freigabesignal: Dieses Eingangssignal dient zum Aktivieren/Deaktivieren. Wenn ENA+ an +5 V und ENA- an Low angeschlossen ist (oder der interne Optokoppler eingeschaltet ist), unterbricht der Treiber den Strom jeder Motorphase, sodass der Motor im Leerlauf ist und auf den Schrittimpuls nicht reagiert. Wird diese Funktion nicht benötigt, kann der Anschluss für das Freigabesignal offen bleiben. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich: 12 V: 1 kΩ (0,25 Ω), 24 V: 2 Ω (0,5 %). Lieferumfang: 1 x Schrittmotortreiber
