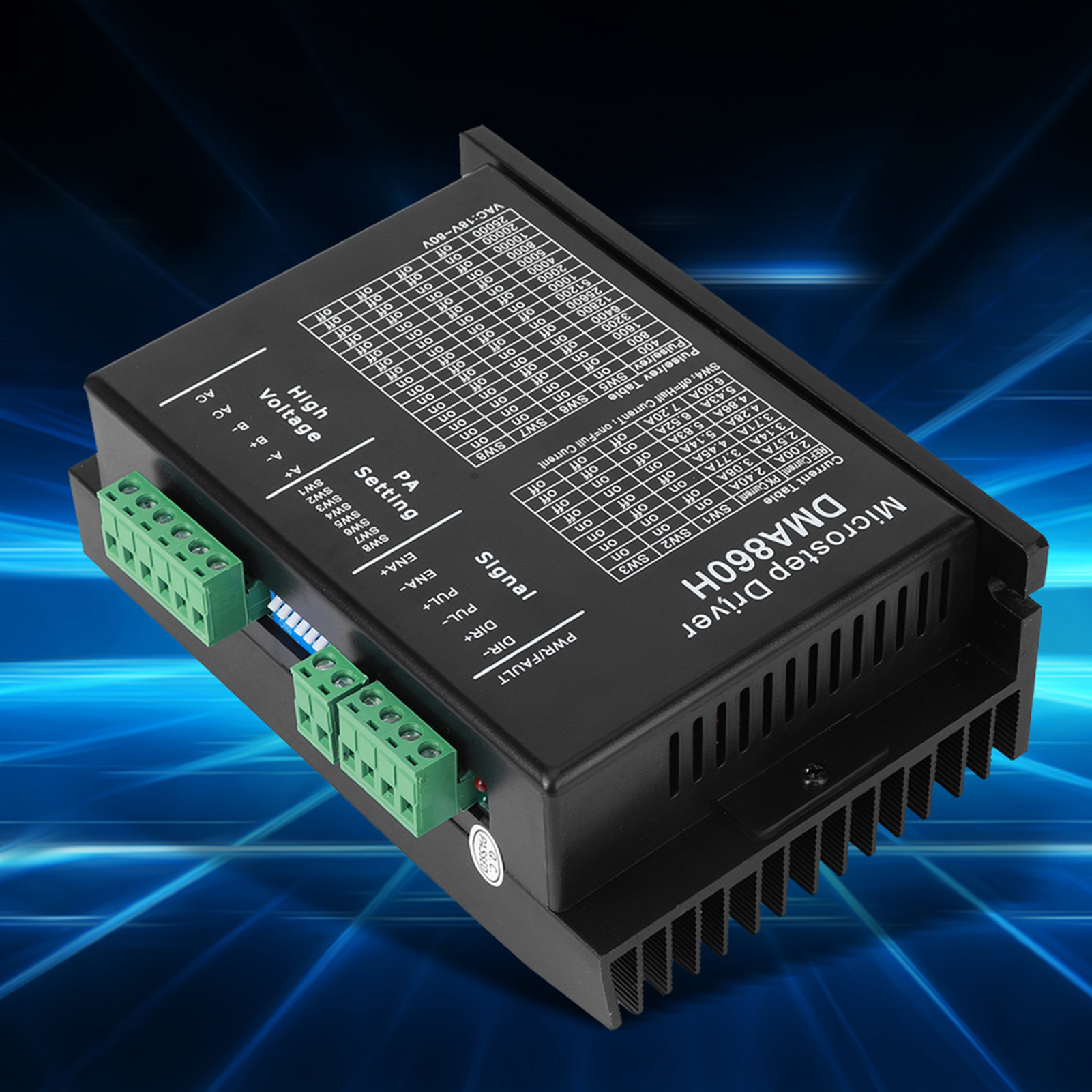

Schrittmotortreiber Cnc Digital 32-bit Ultralow Noise Dma860h 2,47 7,2 A 1880 V Ac

1. Der DMA860H ist ein rauscharmer, hocheffizienter digitaler Schrittmotortreiber. 2. Dank 32-Bit-Technologie erfüllt er die Anforderungen der meisten Anwendungsbereiche. 3. Durch die integrierte Mikrosegmentierungstechnologie erzielt er selbst bei geringer Segmentierung eine hohe Segmentierungsgenauigkeit. 4. Er läuft bei niedrigen, mittleren und hohen Drehzahlen geräuscharm und bietet eine gute Leistung. 5. Der Treiber verfügt über eine integrierte automatische Parameteroptimierung, die Betriebsparameter für verschiedene Motoren automatisch generiert und die Klickleistung optimal ausnutzt. Artikeltyp: Schrittmotortreiber; Produktmodell: DMA860H; Ausgangsstrom (A): 2,4–7,2; Eingangsspannung (VAC): 18–80; Steuersignal-Eingangsstrom (mA): 7–20; Schrittimpulsfrequenz (kHz): 0–200; Isolationswiderstand (MΩ): 500; Hauptanwendungsbereiche: Geeignet für alle Arten von mittelgroßen und großen Automatisierungsanlagen wie Graviermaschinen, Schneidemaschinen, Verpackungsmaschinen, Elektronikverarbeitungsanlagen, automatische Montageanlagen usw. erzielen besonders gute Ergebnisse bei Geräten, die geringe Geräuschentwicklung und hohe Geschwindigkeit erfordern. Anleitung: 1. Mikroschritt-Unterteilung einstellen: Die Anzahl der Mikroschritte des Treibers wird über die vier DIP-Schalter SW5-SW8 eingestellt. Es stehen 16 Mikroschritt-Unterteilungsstufen zur Verfügung. Vor der Einstellung der Mikroschritt-Unterteilung muss der Treiber gestoppt werden. Die genauen Einstellungen finden Sie in der Treiber-Layoutbeschreibung. 2. Ausgangsstrom einstellen: Der Ausgangsstrom des Treibers wird über die drei DIP-Schalter SW1-SW3 eingestellt. Es stehen 8 Ausgangsstromstufen zur Verfügung. Die genauen Einstellungen finden Sie in der Treiber-Layoutbeschreibung. 3. Automatische Halbstromfunktion: Die automatische Halbstromfunktion des Treibers kann über SW4 aktiviert werden. „Aus“ bedeutet, dass der Ruhestrom auf die Hälfte des dynamischen Stroms eingestellt ist; „Ein“ bedeutet, dass Ruhestrom und dynamischer Strom gleich sind. Im Normalbetrieb sollte SW4 ausgeschaltet sein, um die Erwärmung von Motor und Treiber zu reduzieren und die Zuverlässigkeit zu verbessern. Etwa 0,4 Sekunden nach Impulsende wird der Strom automatisch auf etwa die Hälfte (60 % des Istwerts) reduziert, und der Wärmewert sinkt theoretisch auf 36 %. 4. Signalschnittstelle: PUL+ und PUL- sind die positiven und negativen Anschlüsse des Steuerimpulssignals; DIR+ und DIR- sind die positiven und negativen Anschlüsse des Richtungssignals; ENA+ und ENA- sind die positiven und negativen Anschlüsse des Freigabesignals. 5. Motorschnittstelle: A+ und A- sind mit den positiven und negativen Anschlüssen der A-Phasenwicklung des Schrittmotors verbunden; B+ und B- sind mit den positiven und negativen Anschlüssen der B-Phasenwicklung des Schrittmotors verbunden. Durch Vertauschen der Wicklungen der A- und B-Phase kann die Drehrichtung des Motors umgekehrt werden. 6. Stromversorgung: Wechsel- oder Gleichstromversorgung. Der empfohlene Betriebsspannungsbereich für den DMA860H liegt bei 48–75 V AC, die Leistung des Netzteils bei über 500 W. 7. Kontrollleuchten: Der Umrichter verfügt über zwei Kontrollleuchten (rot und grün). Die grüne Leuchte ist die Betriebsanzeige und leuchtet dauerhaft, solange der Umrichter eingeschaltet ist. Die rote Leuchte ist die Fehleranzeige und leuchtet dauerhaft bei Überspannung oder Überstrom. Nach Behebung des Fehlers erlischt die rote Leuchte. Im Fehlerfall muss der Umrichter einfach wieder eingeschaltet werden, um den Fehler zu beheben. 8. Installationshinweise: Abmessungen des Umrichters: ca. 151 x 97 x 51 mm. Lochabstand: ca. 139 mm / 5,5 Zoll. Die Montage ist horizontal und vertikal möglich, wobei die vertikale Montage empfohlen wird. Für eine optimale Wärmeableitung sollte das Gerät nahe am Metallgehäuse angebracht werden. Größe: Ca. 97 mm / 3,8 Zoll, 143 mm / 5,6 Zoll, 151 mm / 5,9 Zoll, 23,5 mm / 0,9 Zoll, 45,5 mm / 1,8 Zoll, 4 mm / 0,2 Zoll, 139 mm / 5,5 Zoll, 4,5 mm / 0,2 Zoll, 48 mm / 1,9 Zoll, 10,5 mm / 0,4 Zoll. 1 x Treiber.
