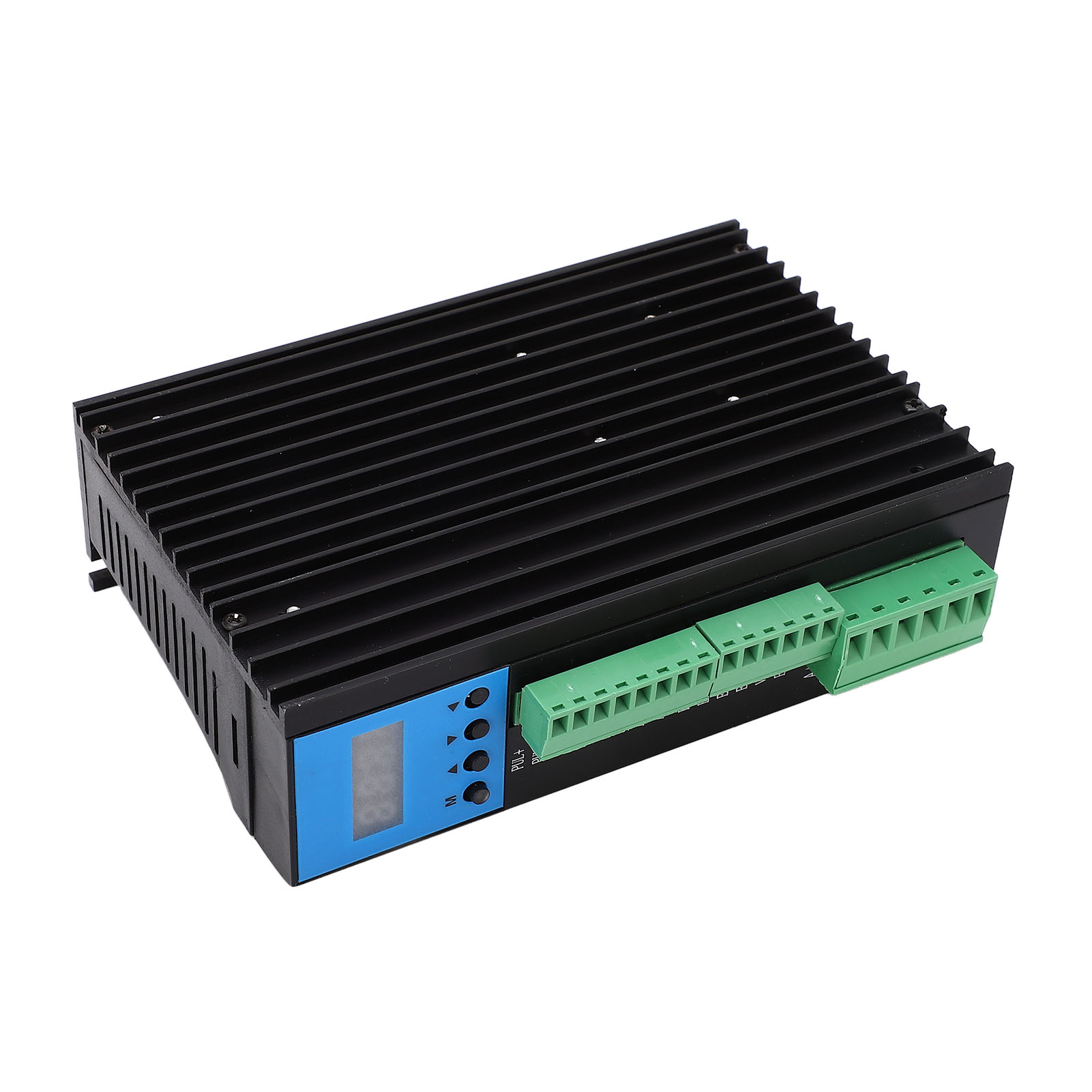

Schrittmotortreiber Mit Geschlossenem Regelkreis Für Cnc-fräsmaschinen, Schutzgehäuse Für Dc 20–80 V, Schwarzes Gehäuse

1. Geschlossene Regelung: Der digitale Schrittmotortreiber verwendet einen fortschrittlichen Vektor-Regelalgorithmus für Strom, Drehzahl und Position. 2. Strombereich: Das Verhältnis von statischem zu dynamischem Strom des Treibers ist im Bereich von 0–7 A frei einstellbar. 3. Anwendbare Modelle: Standardmäßig mit einem hochpräzisen 1000-Linien-Encoder ausgestattet, kann er 42–60er-Zweiphasen-Hybrid-Schrittmotoren ansteuern. 4. Signal und Frequenz: Der Schrittmotortreiber verwendet einen Optokoppler zur Trennung des Differenzsignaleingangs; die Impulsantwortfrequenz beträgt bis zu 300 kHz. 5. Umfassender Schutz: Mit Schutzfunktionen gegen Überstrom, Überspannung, Überdrehzahl, Überhitzung, Nachführfehler und mehr; unterstützt den Befehlssteuerungsmodus. Artikeltyp: Schrittmotortreiber. Farbe: Schwarzes Gehäuse. Modell: HBS57H. Anschluss: A+, Zugriffsmodus: A-Phasen-Motorwicklung +. Anschluss: A-Phasen-Motorwicklung -. Anschluss: B+. Zugangsmodus: B-Phasen-Motorwicklung + Anschluss: B-, Zugangsmodus: B-Phasen-Motorwicklung - Anschluss: +VDC. Zugriffsmodus: Stromversorgungseingang positiv, Anschluss: GND, Zugriffsmodus: Stromversorgungseingang negativ, Anschluss: EB+, Zugriffsmodus: Motor-Encoder Phase B positiv, Anschluss: EB-, Zugriffsmodus: Motor-Encoder Phase B negativ, Anschluss: EA+, Zugriffsmodus: Motor-Encoder Phase A positiv, Anschluss: EA-, Zugriffsmodus: Motor-Encoder Phase A negativ, Anschluss: VCC, Zugriffsmodus: Encoder-Stromversorgung +5V, Anschluss: EGND, Zugriffsmodus: Encoder-Stromversorgung Masse, Anschluss: PU+, Zugriffsmodus: Impuls positiv, Anschluss: PU-, Zugriffsmodus: Impuls negativ, Anschluss: DR+, Zugriffsmodus: Richtung positiv, Anschluss: DR-, Zugriffsmodus: Richtung negativ, Anschluss: ENA+, Zugriffsmodus: Motor-Aktivierungseingang positiv Minimalwert Typischer Wert Maximalwert Einheit Dauerstrom 1 - 6 A Eingangsspannung 20 - 80 VDC Logikeingangsstrom 7 10 20 mA Maschinenleistung - - 50 W Impulsfrequenz 0 - 300 kHz Isolationswiderstand 500 - - MΩ Parametereinstellung Funktionscode Typischer Wert Betriebsmodus P-00 0~2 Mikroschritt P-01 200~51200 Betriebsrichtung P-04 0~1 Geschlossener Laufstrom P-05 0~150 Öffnungsstrom P-06 0~100 Haltestrom P-07 0~100 1 x Schrittmotortreiber
