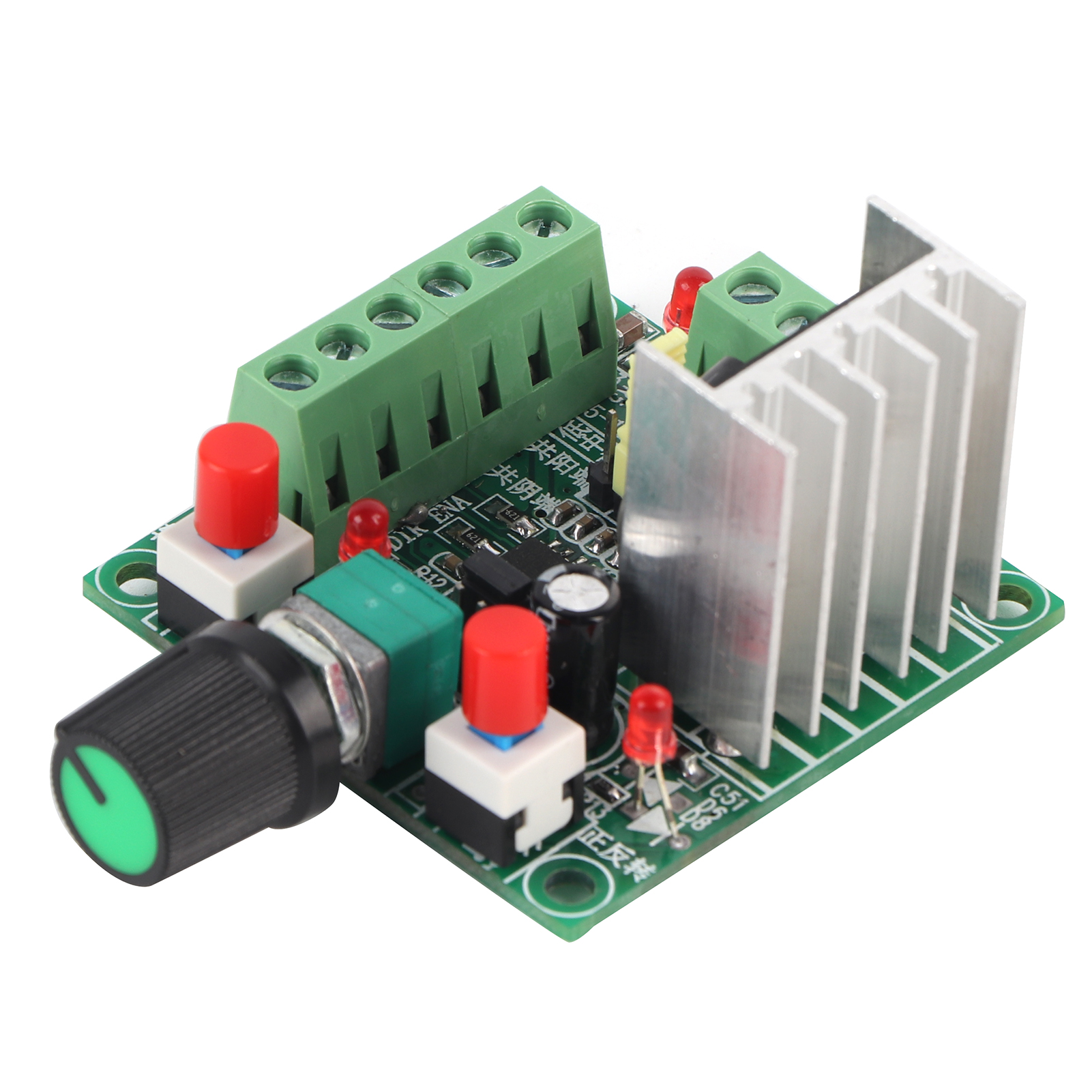

Schrittmotortreiber, Pwm-impulssignalgenerator, Drehzahlreglerplatine

1. Dieses Modul dient als Schrittmotortreiber. Zur Ansteuerung des Schrittmotors wird ein Treiber benötigt. 2. Der Controller verfügt über drei Frequenzsignale (hoch, mittel und niedrig), die per Jumper ausgewählt werden können. 3. Die Frequenzmessung erfolgt über die beiden Anschlüsse PUL und GND (gemeinsame Kathode). 4. PUL+ und PUL- sind die Impuls-Plus- bzw. -Minus-Anschlüsse; EN+ und EN- sind die Freigabe- bzw. -Minus-Anschlüsse; DIR+ und DIR- sind die Plus- bzw. Minus-Anschlüsse. Diese sechs Leitungen werden entsprechend dem Impuls und der Richtung angeschlossen. 5. Stromversorgung: 15–160 V DC oder 5–12 V DC. Bei Verwendung von 5–12 V DC wird der Pluspol an den 5–12-V-DC-Eingang und der Minuspol an die gemeinsame Kathode (GND) angeschlossen. Beschreibung: Dieser Controller kann PWM-Signale erzeugen. Die Platine verfügt über Jumper, mit denen die Pulsfrequenz voreingestellt werden kann. Eigenschaften: Dieses Modul dient als Schrittmotortreiber. Zur Ansteuerung eines Schrittmotors wird ein Treiber benötigt. Der Controller bietet drei Frequenzsignale (hoch, mittel und niedrig), die per Jumper ausgewählt werden können. Die Frequenzmessung erfolgt über zwei Anschlüsse: PUL und GND (gemeinsame Kathode). PUL+ und PUL- sind die positiven bzw. negativen Pulsanschlüsse; EN+ und EN- sind die positiven bzw. negativen Anschlüsse; DIR+ und DIR- sind die positiven bzw. negativen Richtungen. Diese sechs Leitungen werden mit den entsprechenden Pulsen und Richtungen verbunden, sodass sechs Anschlüsse möglich sind. Stromversorgung: 15–160 V DC oder 5–12 V DC. Bei Verwendung von 5–12 V DC wird der positive Anschluss an den 5–12-V-DC-Eingang und der negative Anschluss an GND (gemeinsame Kathode) angeschlossen. Die Drehrichtung des Motors kann durch Drücken der Taste gesteuert werden. Die Motordrehzahl lässt sich über das Potentiometer steuern. Spezifikationen: Versorgungsspannung: 15–160 V / 5–12 V; Frequenz: Hoch: 5,8 kHz–127 kHz, Mittel: 590 Hz–15,8 kHz, Niedrig: 82 Hz–2,3 kHz; Größe: ca. 50 x 51 x 37 mm; Gewicht: 50 g; Menge: 1 Stück; Lieferumfang: 1 x PWM-Generator. Hinweis: 1. Bei Verwendung zum Starten oder Stoppen muss der ENA-Controller-Aktivierungsanschluss mit einer gemeinsamen Kathode oder Anode verbunden werden. 2. Bitte beachten Sie, dass die neue oder die alte Version dieses Produkts nach dem Zufallsprinzip versendet wird. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
