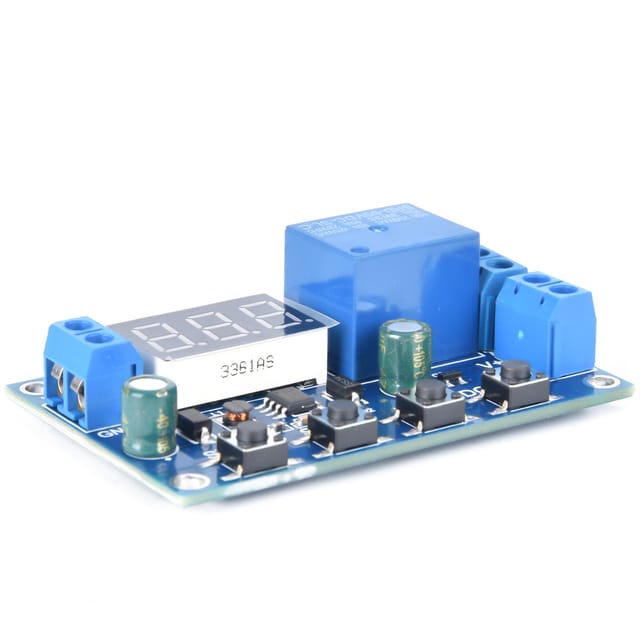

Schutz Vor Überladung Und Unterspannung (6–40 V), Zeitgesteuerte Lade-/entladefunktion Und Kommunikationsfunktion. Lade-/entladeschutzplatine Mit Digitalanzeige Für 18650-lithium-akkus.

Willkommen in unserem Shop! Wir präsentieren unsere Batterielade- und Entladeschutzplatine, ein vielseitiges Gerät, das Ihre Energiemanagement-Anforderungen erfüllt. Dieses Produkt ermöglicht die effiziente Steuerung des Lade- und Entladevorgangs Ihrer Batterie und bietet fortschrittliche Funktionen für einen präzisen und sicheren Betrieb. Hauptmerkmale: - Steuerung des Lade- und Entladevorgangs der Batterie mit automatischer Abschaltung nach der Einrichtung. - Möglichkeit zur präzisen Anpassung der Lade- und Entladezeit an Ihre Bedürfnisse. - Serielle Kommunikationsfunktion zur Echtzeitüberwachung des Betriebszustands des Relais über die serielle Schnittstelle. - Zusätzlicher Signalausgang: Bei eingeschaltetem Relais ist der Ausgangspegel hoch und ermöglicht die Ansteuerung anderer Geräte. - Not-Aus-Funktion über eine einzige Taste (STOP-Taste) mit Verpolungsschutz, um Verbrennungsgefahr bei falscher Verpolung zu vermeiden. Technische Daten: - Versorgungsspannung: DC 6–40 V - Spannungsmessbereich: 0–60 V DC - Messfehler der Spannung: ±0,1 V - Geeignet für Batterien unter 60 V - Lade- und Entladezeit einstellbar: 0–999 Minuten - Serielle Schnittstellensteuerung (SCM-Level-TTL-Kommunikation): - Kommunikationsstandard: 115200 Baud/s - Datenbits: 8 - Stoppbits: 1 - Paritätsbit: Keine - Flusssteuerung: Keine - Abmessungen: 6,4 x 4 cm / 2,52 x 1,57 Zoll Lieferumfang: - 1 x Lade- und Entladeschutzplatine Gebrauchsanweisung: 1. Ermitteln Sie zunächst den Betriebsmodus des Relais. 2. Je nach Betriebsmodus des Relais (nach dem Einschalten blinkt der aktuelle Betriebsmodus des Moduls, standardmäßig Modus U-1, und anschließend wird der Hauptmodus angezeigt) halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, um die Modusauswahl aufzurufen. Wählen Sie den zu konfigurierenden Modus (U-1 bis U-6) durch kurzes Drücken der AUF- und AB-Tasten aus. 3. Nach Auswahl des zu konfigurierenden Modus (z. B. U-1) drücken Sie die SET-Taste, um den entsprechenden Parameter einzustellen. Der einzustellende Parameter blinkt (obere Spannungsgrenze UL1, untere Spannungsgrenze nL1, Einschaltdauer OP ON). Passen Sie den Parameterwert mit AUF und AB an; halten Sie die Taste gedrückt, um den Wert schnell zu erhöhen oder zu verringern, oder drücken Sie sie kurz, um ihn um eine Einheit zu erhöhen oder zu verringern. Drücken Sie die SET-Taste kurz, um zur nächsten Einstellung im aktuellen Modus zu gelangen; der Vorgang ist derselbe wie oben. 4. Nach dem Einstellen der Parameter für den ausgewählten Modus halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Der aktuell eingestellte Modus blinkt kurz auf und kehrt dann zur Hauptoberfläche zurück. Die Einstellungen wurden erfolgreich konfiguriert; ganz einfach! 5. Drücken Sie in der Hauptoberfläche kurz die ABWÄRTS-Taste, um zwischen Spannung und Zeit umzuschalten; ganz einfach. Modusauswahl: Halten Sie die SET-Taste gedrückt, um die Modusauswahl aufzurufen. Nach der Konfiguration halten Sie die SET-Taste erneut gedrückt, um die Modusauswahl zu verlassen und zur Hauptoberfläche zurückzukehren; ganz einfach! Serielle Befehle: - "U-1": Betriebsmodus (Wertebereich U-1 ~ U-6) - "000": Zeitparameter 0: Zeitfunktion nicht aktivieren; non-0: Timerfunktion aktivieren (Wertebereich 000~999) - "dw02.9": Untere Grenzspannung festlegen - "up10.1": Obere Grenzspannung festlegen (Wertebereich 00,0V~60,0V) - "get": Aktuelle Parameter abrufen - "on": Relais ansteuern lassen - "off": Relais immer ausschalten - "start": Daten-Download starten - "stop": Daten-Download stoppen Die obigen Befehle können paarweise durch Komma getrennt kombiniert werden. Beispiel: "dw02.9,up10.1" definiert die untere Grenzspannung als 2,9 V und die obere Grenzspannung als 10,1 V. Download-Status: Geprüfte Spannung + Leitungszeit + Status "00,0 V, 00:00:00, OPrn" - 00,0 V: Gemessene Spannung - 00:00:00: Relais-Leitungszeit - Status: OP-Relais ein, CL-Relais aus Relais-Betriebsmodi: 1. EIN: Das Relais leitet während der OP-Leitungszeit. 2. AUS: Das Relais ist deaktiviert und immer ausgeschaltet. Drücken Sie kurz die STOP-Taste auf der Hauptschnittstelle, um zwischen EIN und AUS umzuschalten. Der aktuelle Status blinkt und kehrt dann zur Hauptoberfläche zurück. (Dies ist die Not-Aus-Funktion, eine Taste zum Öffnen und Schließen des Relais.) Standby-Modus: 1. Standby-Modus CP: Nach fünf Minuten ohne Bedienung schaltet sich die Digitalanzeige automatisch aus und das Programm läuft normal weiter. 2. Normalmodus Od: Die Digitalanzeige ist immer eingeschaltet. Halten Sie die STOP-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, um zwischen CP und Od umzuschalten. Der aktuelle Status blinkt und kehrt dann zur Hauptoberfläche zurück.
