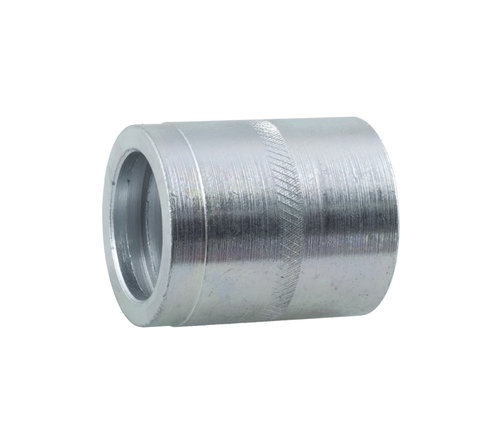

Schutzhülle Für Thermoplastischen Schlauch Dn04 R7 Kabine

Flansch für thermoplastischen Schlauch DN04 R7 Kabine Flansch für thermoplastischen Schlauch mit zwei Polyestergeflechten. Die Hülse hat innen sanfte "Zähne", um das Geflecht nicht zu beschädigen. Hülse ausgelegt für thermoplastischen Schlauch DN04 (3,5 mm). DN03 SAE 100R7 Klemmhülse Außendurchmesser der Hülse = 12,3 mm Innendurchmesser der Hülse = 8,1 mm Gesamtlänge der Hülse = 18 mm Tabelle für thermoplastische Schlauchklemmungen DN des Schlauchs | Durchmesser vor dem Schlauch Durchmesser nach dem Klemmen DN 5 Thermoplast 14 12,1 mm DN 4 Thermoplast 12 + p; 10.3mm Abbildung dient nur der Veranschaulichung. Aufgrund unterschiedlicher Fertigungsprozesse kann das Steckverbinder optisch anders aussehen.
