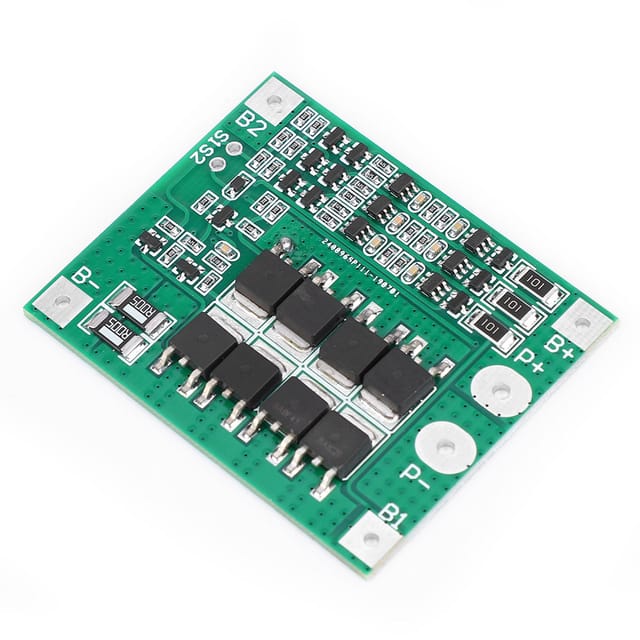

Schutzplatine Für 18650 12v 25a 3-zellen-lithiumbatterie

Willkommen in unserem Shop! Entdecken Sie unsere Lithium-Batterieschutzplatine – ein unverzichtbares Bauteil für die Sicherheit und Langlebigkeit Ihrer Batterien. Diese Platine verfügt über eine hochpräzise Spannungserkennungsschaltung, die eine schnelle Reaktion garantiert und die Batterie effektiv vor Schäden schützt. Sie bietet Schutz vor Überstrom, Überladung, Tiefentladung und Kurzschlüssen. Dank hochwertiger elektronischer Komponenten gewährleistet sie stabiles Laden und Entladen sowie eine verlängerte Lebensdauer. Ihr breiter Betriebstemperaturbereich von -40 bis 50 °C und der geringe Eigenverbrauch machen sie zu einer zuverlässigen Wahl. Sie eignet sich für Batterien von Massagegeräten, LED-Notstromversorgungen, 12-V-Elektronikprodukte, Solarstraßenleuchtenbatterien, Notstromversorgungen für Überwachungssysteme und ähnliche Produkte. Spezifikationen: Artikeltyp: Lithium-Batterieschutzplatine Überladespannungsbereich: 4,25–4,35 V ± 0,05 V Abmessungen: 56 x 45 x 4 mm / 2,2 x 1,8 x 0,2 Zoll Tiefentladespannungsbereich: 2,3–3,0 V ± 0,05 V Oberer Betriebsstrom: 20–25 A (Wärmeableitung beachten) Oberer maximaler Momentanstrom: 35–40 A Betriebstemperatur: -40 bis +50 °C Lagertemperatur: -40 bis +80 °C Ruhestrom: 30.000 Stunden Innenwiderstand: < 100 mΩ Kurzschlussschutz: Ja, selbstheilend mit Verzögerung Ausgleichsstrom: 45 mA Lastspannung: 12,6 V – 13 V Beschreibung des Testpunkts: Bei einem Kurzschluss zwischen S1 und S2 wird an P+ und P- eine Spannung abgegeben, was anzeigt, dass alle MOS-Schutzschaltungen ordnungsgemäß funktionieren. Die zusätzliche Temperaturüberwachung (normalerweise offen) erweitert den thermischen Schutz. Lieferumfang: 1 x Lithium-Batterieschutzplatine Hinweise: 1. Diese Schutzplatine ist nicht geeignet für LiFePO4-Akkus, Xenonlampen, Akkus für Bohrmaschinen, Akkus für Elektrofahrräder, Akkus für Kinderautos, Motoren über 775 (4 A) und 1-W-LED-Lampen mit Fischaugenoptik. 2. Bei Produkten mit einem Entladestrom über 3 A muss die Entladerate des Akkus über 3C liegen. Formel zur Berechnung der Entladerate: Eine 1C-Batterie mit 2000 mAh Kapazität benötigt einen Arbeitsstrom von 2 Ah x 1 = 2 A; eine 3C-Batterie mit 2000 mAh Kapazität benötigt einen Arbeitsstrom von 2 Ah x 3 = 6 A. Erhitzt sich die Batterie während des Gebrauchs, ist die Entladerate ungeeignet. Längerer Gebrauch kann die Batterie in diesem Fall schnell beschädigen. 3. Beachten Sie unbedingt die Verdrahtung: 0 V (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B+). Vermeiden Sie Kurzschlüsse! 4. Stellen Sie beim Reihenschalten von 3 Batteriesätzen sicher, dass die Spannung jedes Satzes identisch ist. Falls die Spannungen unterschiedlich sind, laden Sie jeden Satz einzeln, bevor Sie sie in Reihe schalten. Beim Entladetest ist die Batterie mit dem schnellsten Spannungsabfall die defekte. Tipp: Verwenden Sie keine intakten und defekten Batterien zusammen! Je ähnlicher die Kapazitäten und Innenwiderstände der Batterien sind, desto besser ist das Ergebnis! (Der Effekt der Verwendung von 2 guten Batterien und 1 schlechten Batterie entspricht dem Effekt der Verwendung von 3 schlechten Batterien).
