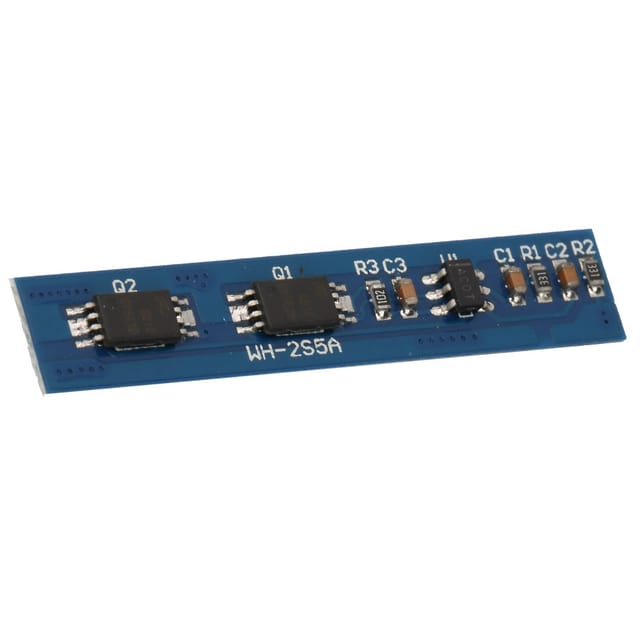

Schutzplatine Für 2-zellen-lithium-polymer-akkus, Schutzplatine Für 7,2 V, 7,4 V, 8,4 V Lithium-akkus, 5 A Stromstärke, 2-zellen-schutz.

Willkommen in unserem Shop! 2S Lithium-Batterieschutz - Schutzplatine für wiederaufladbare Akkus Diese Lithium-Batterieschutzplatine ist für 2S-Akkus konzipiert und kompatibel mit Ni-Co-Mn-, Li-Co-, Li-Mn- und LiPo-Lithiumzellen. Es bietet dank seiner fortschrittlichen Erkennungsschaltungen zuverlässigen und präzisen Schutz für Ihre Batterie. Hauptmerkmale: Integrierte hochpräzise Spannungserkennungsschaltung zur genauen Überwachung der Batteriespannung. Hochspannungsfester Anschlussblock für den Anschluss an das Ladegerät, der eine sichere und dauerhafte Verbindung gewährleistet. Integrierte 3-stufige Überstromerkennungsschaltung: Überstrom 1, Überstrom 2 und Ladekurzschluss. Lade- und Entladesteuerung der Batterie über einen MOS-Transistor. Breiter Betriebstemperaturbereich: -40 bis 50 °C, geringer Stromverbrauch. Technische Daten: Ladespannung: DC 9 V Maximale Dauerentladestrom: 5 A Überlasterkennungsspannung: 4,29 V ± 0,025 V Überlasterkennungsverzögerung: 1 s Überlastwiederherstellungsspannung: 4,05 V ± 0,025 V Tiefentladeerkennungsspannung: 3 V ± 0,1 V Tiefentladeerkennungsverzögerung: 128 ms Tiefentladewiederherstellungsspannung: 3,2 V ± 0,1 V Überstromerkennungsstrom: 200 mA ± 20 mA Überstromerkennungszeit: 12 ms Überstromwiederherstellung: Automatische Wiederherstellung Kurzschlusserkennungszeit: ≤ 50 μs Kurzschlusswiederherstellung: automatische Wiederherstellung Betriebstemperatur: -40 bis 50 °C Lagertemperatur: -40 bis 125 °C Gewicht: 1 g Lötpunktbeschreibung: B+: An den Pluspol der Batterie anschließen B-: An den Minuspol der Batterie anschließen MB: An den Verbindungspunkt zwischen Batterie 1 und Batterie 2 anschließen P+: An den Pluspol des Lade-/Entladeanschlussblocks anschließen (der (Lade- und Entladeanschlussblock wird gemeinsam genutzt) P-: An den Minuspol des Lade-/Entladeanschlussblocks anschließen Lieferumfang: 1 x Lithium-Batterieschutzplatine
