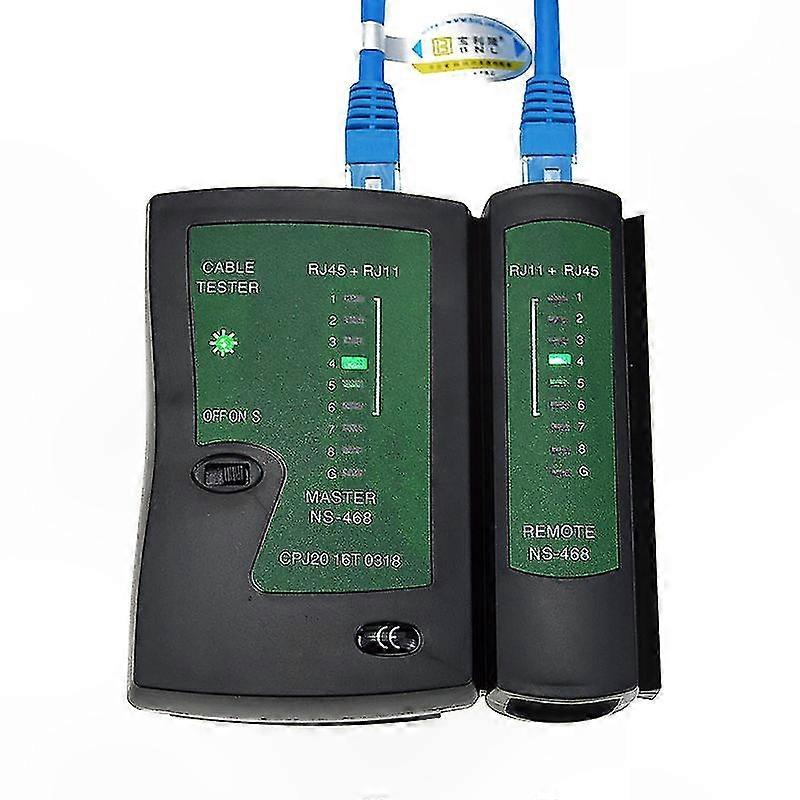

Schwarzer Netzwerkkabeltester Für Rj45-, Rj12-, Rj11-, Isdn- Und Patchkabel – Kabelgebundenes Diagnosegerät

Willkommen in unserem Shop! Dieser Netzwerkkabeltester wurde entwickelt, um verdrillte Adernpaare einzeln zu prüfen und Verdrahtungsfehler auf den Leitungen 1 bis 8 und G präzise zu identifizieren. Er kann fehlerhafte Adernpaare, Kurzschlüsse oder Unterbrechungen erkennen. Der EIN-Schalter aktiviert die normale Testgeschwindigkeit, die Taste „S“ wählt die langsame Geschwindigkeit und mit „M“ kann die Geschwindigkeit manuell angepasst werden. Zum Testen von verdrillten Adernpaaren schalten Sie das Gerät ein und stecken Sie die Netzwerkstecker in das Hauptgerät bzw. das Ferngerät. Die LEDs am Hauptgerät leuchten nacheinander von 1 bis G auf. Das Hauptgerät zeigt 1-2-3-4-5-6-7-8-G an, das Ferngerät ebenfalls 1-2-3-4-5-6-7-8-G für RJ45-Kabel, 1-2-3-4-5-6 für RJ12-Kabel oder 1-2-3-4 für RJ11-Kabel. Bei fehlerhafter Verdrahtung zeigen die LEDs das Problem an: Ist Ader 3 getrennt, bleibt die LED für Position 3 an beiden Geräten aus. Sind mehrere Adern getrennt, leuchten die entsprechenden LEDs nicht. Sind weniger als zwei Adern angeschlossen, leuchtet keine LED. Wenn zwei Leitungen vertauscht sind (z. B. Leitung 2 und 4), zeigt das Hauptgerät 1-2-3-4-5-6-7-8-G an, das Ferngerät hingegen 1-4-3-2-5-6-7-8-G. Bei einem Kurzschluss zwischen zwei Leitungen bleiben die LEDs am Hauptgerät aus, die beiden entsprechenden LEDs am Ferngerät leuchten schwach. Sind drei oder mehr Leitungen kurzgeschlossen, erlöschen alle betroffenen LEDs. Zum Testen von Patchpanels oder Wandmodulen verwenden Sie zwei kompatible Patchkabel (z. B. 110P4-RJ45) zum Anschluss an das Testgerät. Bei der Prüfung von Koaxialkabeln blinken die BNC-LEDs an beiden Enden gleichzeitig grün, wenn das Kabel funktioniert. Lieferumfang: 1 Hauptgerät, 1 Ferngerät, 1 RJ45-Testkabel, 1 RJ11/RJ12-Testkabel, 1 BNC-Adapter und 1 Bedienungsanleitung. Kompakte Abmessungen für den einfachen Einsatz im Feld.
