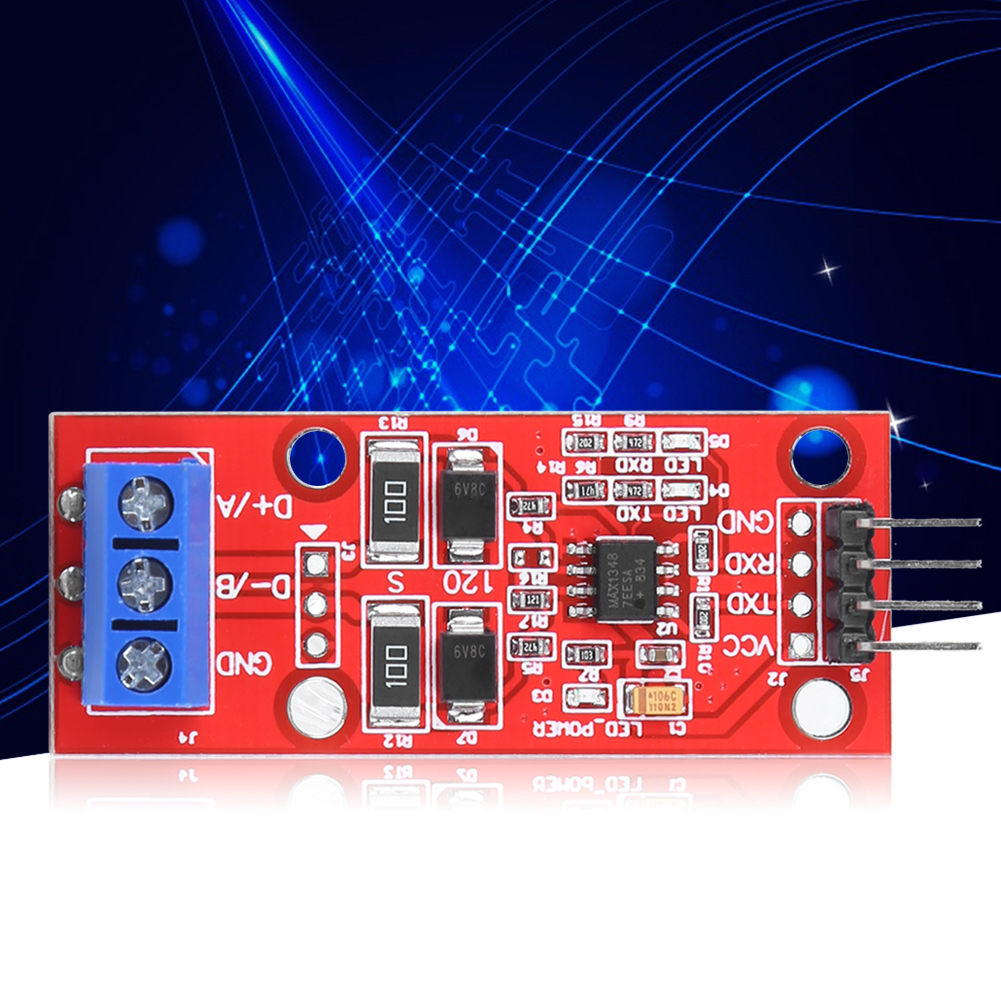

Scm Ttl Zu Rs485 Automatisches Flusssteuerungsmodul 485 Serieller Uart Pegel-gegenstromwandler

1. Der Chip verfügt über einen ESD-Schutz von 15 kV (positiv und negativ) und einen Treiber mit begrenzter Anstiegsgeschwindigkeit, um elektromagnetische Störungen (EMI) zu minimieren und Signalreflexionen durch nicht optimal angepasste Anschlusskabel zu reduzieren. Dadurch werden fehlerfreie Signalübertragungsraten von bis zu 500 kbit/s ermöglicht. 2. Die Eingangsimpedanz des Empfängers mit einer 1/4-Einheitslast unterstützt die Kommunikation mehrerer Geräte und ermöglicht den Anschluss an einen Bus mit bis zu 128 Geräten. 3. Durch die Verwendung von 10-Ω-Stromschutzwiderständen und das Patch-Design wird die Signalintegrität des 485 verbessert. 4. Mit Klemmen und Lötösen ist die Fehlersuche und die endgültige Verdrahtung einfach. Das Anlöten der Leitungen erhöht die Signalzuverlässigkeit. 5. Die Lötösen mit 2,54 mm Rastermaß erleichtern die Weiterentwicklung. Die gängigen M3-Schraubgewinde gewährleisten eine einfache und zuverlässige Installation. 6. Mit 120 Ω Abschlusswiderstand. R16 kann kurzgeschlossen werden, um den Abschlusswiderstand zu aktivieren. Mit Spannungsversorgungs- und RXD/TXD-Signalanzeige ist der Sende- und Empfangsstatus auf einen Blick erkennbar. 7. Abgewinkelte Pin-Anschlüsse für einfaches Testen. Unterstützt 3,3-V- und 5-V-Signalsteuerung für höhere Kompatibilität. Zustand: 100 % neu. Artikeltyp: SCM TTL - RS485 Modul. Material: Kunststoff. Farbe: Wie abgebildet. Breiter Spannungsbereich: 3,0 V – 30 V. Maximale Spannung: 33 V, empfohlene Betriebsspannung: 30 V. Die Mindestspannung sollte über 2,8 V liegen. Betriebstemperatur: -40 °C bis +85 °C. Unterstützt 3,3-V- und 5-V-Signalsteuerung. Lieferumfang: 1 x SCM TTL - RS485 Modul.
