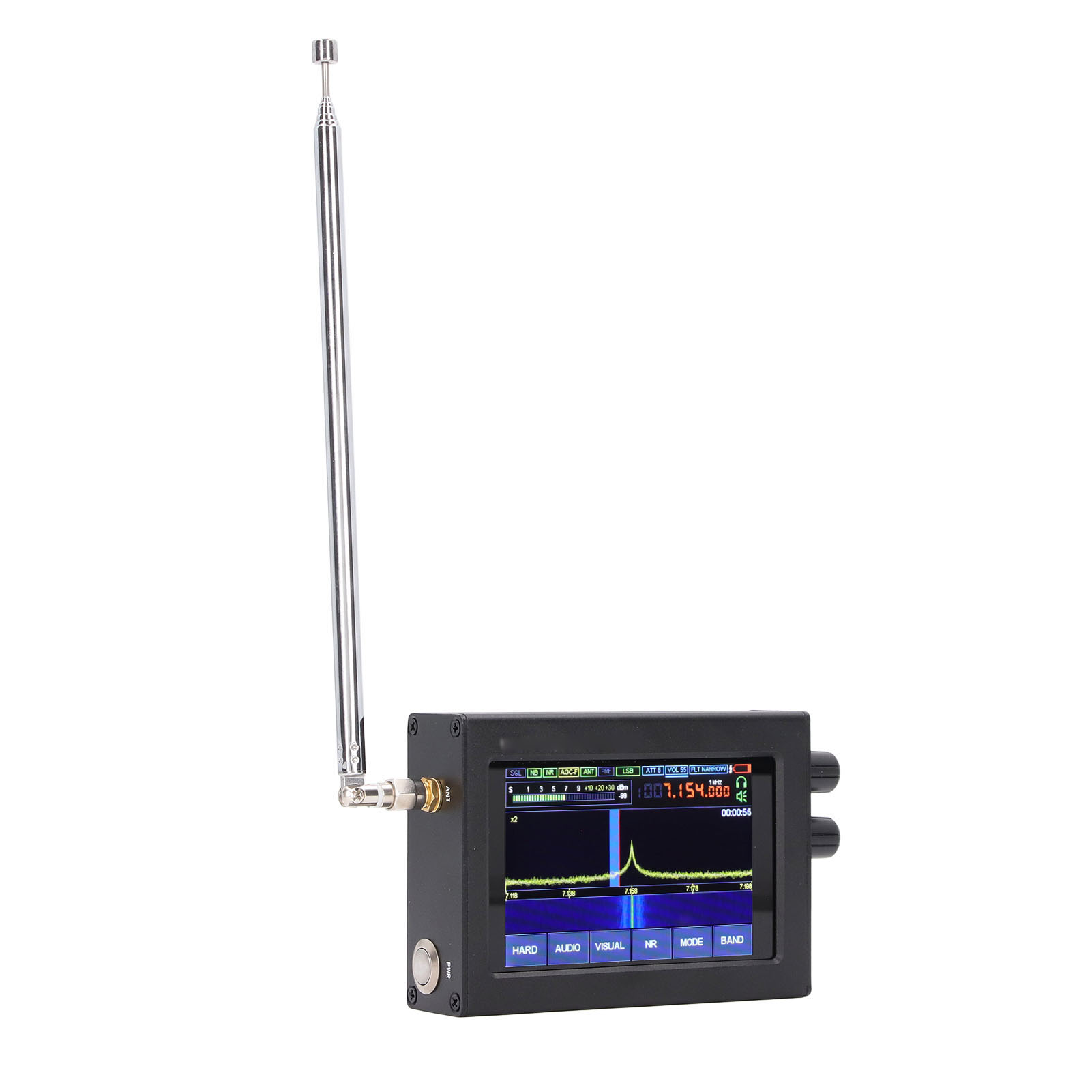

Sdr-empfänger Mit 3,5-zoll-touchscreen, Vollbandradio Für Ukw, Langwelle, Mittelwelle Und Kurzwelle (50 Khz–2 Ghz).

1. DEMODULATIONSMODUS: Der Breitband-Funkempfänger basiert auf dem DSR-Prinzip und seine Funktion wird durch die installierte Software bestimmt. Es werden AM-, SSB-, NFM- und WFM-Analogmodulationen verwendet. Der MSI001-Chip ermöglicht einen dynamischen Sperrbereich von ca. 85 dB. 2. FREQUENZBEREICH: Der Frequenzbereich liegt zwischen 50 kHz und 250 MHz sowie zwischen 400 MHz und 2 GHz (registrierte Upgrade-Version). Durch Drücken des Frequenzknopfes wird in den Schrittmodus gewechselt, anschließend kann die Frequenz mit dem Knopf eingestellt werden. Die maximale Schrittweite beträgt 30 kHz, die Taktfrequenz 480 MHz. 3. HOHE EMPFINDLICHKEIT: Dank variabler Filterbreite, adaptiver Rauschunterdrückung, Schwellwert-Rauschunterdrückung, Rauschkompensation und AGC-Equalizer bietet der Empfänger eine hohe Empfindlichkeit. Nicht benötigte Funktionen sollten nicht aktiviert werden, da dies die Verstärkung und Empfindlichkeit erheblich verringert. 4. STROMVERSORGUNG: Der Kurzwellenempfänger wird über eine externe TYPE-C-Schnittstelle mit Strom versorgt und verfügt über einen eingebauten 2500-mAh-Akku sowie eine USB-Verbindung zum Computer. Er kann CAT-, IQ- und Audiosignale übertragen und ist mit einem 3,5-Zoll-IPS-Touchscreen ausgestattet, der empfindlich und zuverlässig ist. 5. Rauschunterdrückung: Dank doppelter Abschirmung (Gehäuse und Abschirmschicht) bietet das Gerät eine verbesserte Rauschunterdrückung. Das integrierte Empfangsmodul optimiert den Hochfrequenzempfang der Antenne, und eine zusätzliche Platine mit Sourcefolger wurde integriert. Produkttyp: SDR-Empfänger; Material: Aluminiumlegierung; Frequenzbereich: 50 kHz – 2,0 GHz (mit Registrierungscode); Demodulationsmodi: AM, LSB, NFM, WFM, SAM-U, SAM-L; Chip: MSI001, STM32H743; Taktfrequenz: 480 MHz; Touchscreen: 3,5-Zoll-IPS-Display; Steuerung: 2 Drehregler mit Tasten und 1 Touchscreen; Stromverbrauch im Kopfhörerbetrieb: 300 mA; Stromversorgung: Externer USB-C-Anschluss, Aufladung über USB-C möglich; 1 x 3,7 V 2500 mAh Lithium-Akku (eingebaut); Funktion: Das integrierte Empfangsmodul verbessert den Hochfrequenzempfang der Antenne, und eine zusätzliche Platine mit Sourcefolger wurde integriert. Ein Sourcefolger wurde entwickelt. Diese Platine wird in das Standard-Empfängerdesign integriert. Durch Anschluss an den Computer via USB können CAT-, IQ- und Audiodaten übertragen werden. Der Frequenzbereich beträgt 160 kHz und ist skalierbar. Bis zu 250 MHz beträgt die Empfindlichkeit 0,3 μV = 10 dB (Software). Aufgrund der Eigenschaften des verwendeten MSI001-Chips liegt der dynamische Sperrbereich bei ca. 85 dB. Hintergrundbeleuchtungssteuerung. SMA-Antennenbuchse (weiblich). 1. HARD (Einstellung): EN1, EN2: Die Additions- und Subtraktionsrichtung der beiden Encoder ist entgegengesetzt. V Batteriestandsanzeige: S Standard, L Niedrigspannung. SW Vorverstärker- und Kurzwellenantennenauswahl: 50 Ohm, 50 Ohm/Hi-Z (Hochimpedanz). ATT-Dämpfungsglied: wie beim Transceiver. LNA MIX, MIX GR: Öffnen Sie diese Funktionen nicht, wenn das Gerät (auch das Originalgerät) diese nicht besitzt, da sonst Verstärkung und Empfindlichkeit stark reduziert werden! HF-Verstärkung und HF-Verstärkung: Wie beim Transceiver, die Empfindlichkeit ist bei ca. 20 optimal. Vorverstärker: Wie beim Transceiver. F-Korrektur und Frequenzkorrektur: Nach Bedarf verwenden. Sm-Korrektur/S-Meter-Korrektur: Nach Bedarf verwenden. Zeiteinstellung: HARD gedrückt halten, um die Zeiteinstellung aufzurufen. Anschließend den Lautstärkeregler drücken, um den Wert zu erhöhen oder zu verringern, und nach innen drücken, um umzuschalten. Zum Einstellen den Regler gedrückt halten und loslassen, sobald ein Signalton ertönt. 2. AUDIO: Hinweis: Funkenrauschen. Thes: Startwert der Steuerung und Config: Sollwert. Diese beiden Werte immer auf 2 einstellen, um sie selbst testen zu können. Hinweisschalter: Dis ein/aus. AGC: Automatische Verstärkungsregelung. AGC LIN: AGC-Spitzenwert: Experimentelle Einstellung. Manuelle Steuerung: Experimentelle Einstellung. AGC-Modus: Relativ, Schnell, Normal, Langsam, Sehr langsam. EQ-Typ: EQ-Schalter und -Auswahl: Zuerst klicken, dann mit dem Lautstärkeregler öffnen und auswählen. Verfügbare Einstellungen: Leichte Musik, Live-Musik, Clubmusik, Rock, Bass, Jazz, Sprache. WFM Stereo FM Stereo: Nur Kopfhörer. NR DSP Rauschunterdrückung Parametereinstellung: Stellen Sie diesen Parameter basierend auf dem Hörempfinden ein. SQL-Papiereinstellungen. SQL-Schalter. 3. VISUELL (Bildschirmeffekt) HELLIGKEIT MIN Minimale Helligkeit: 20. HELLIGKEIT Maximale Helligkeit: 100 REDUZIERUNGSZEIT Reduzierzeit: 0 Sekunden. Schlafzeit: 300 Sekunden. LCD-SCHLAF Hintergrundbeleuchtung Schlafschalter: D Ein, E Aus. FFT-Mittelwert Spektrale Durchschnittsgeschwindigkeit: 50. FFT-Skalenspektrum Anzeigebereich: 50. FFT-Farbe Spektrum Farbe: vier. Klangphasenprozentspektrum Klangbild %: 70. WTF-Verzögerung Spektrale Reflexionsverzögerung: 0. WTF-Verstärkung Spektrale Reflexionsverstärkung: 0 dB. FFT-Füllung Spektrum
