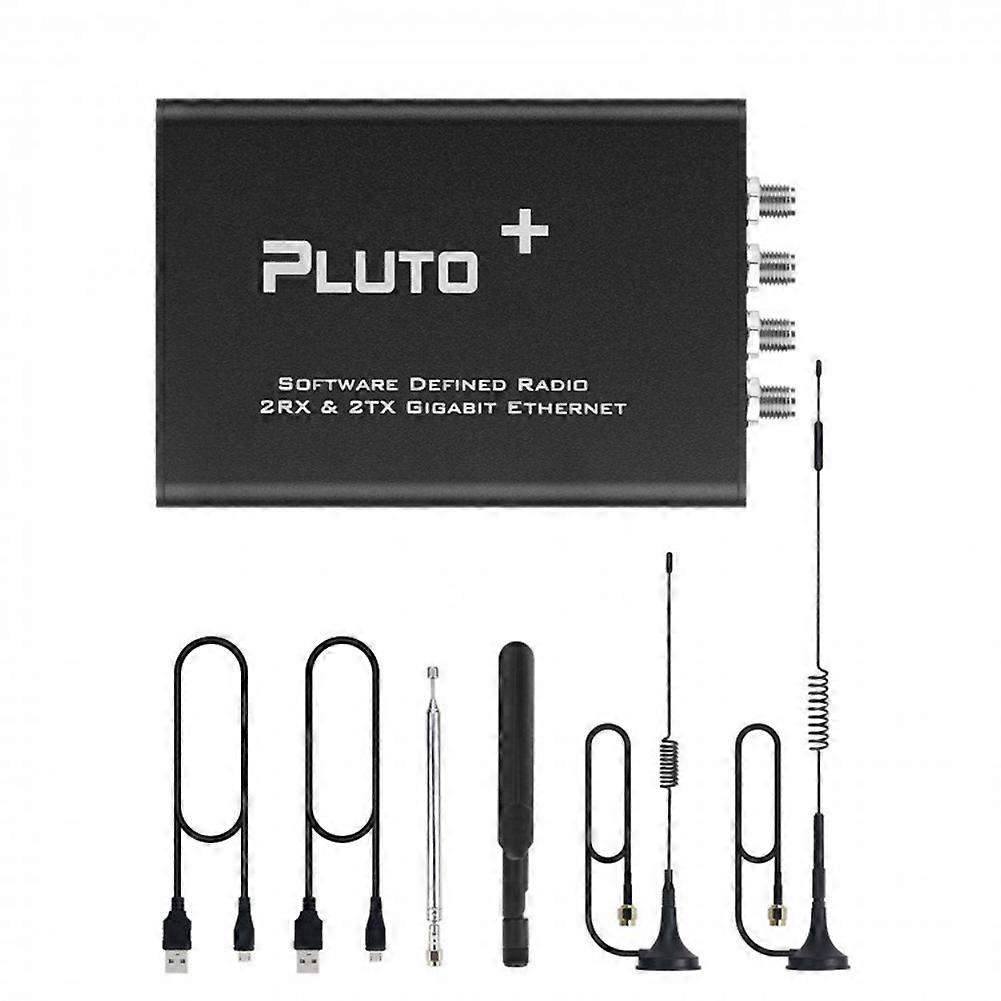

Sdr Pluto+ Adc Dac Ad9363 70 Mhz-6 Ghz Funktransceiver Für Adi Adalm-pluto Plus

PLUTO+ ist eine softwaredefinierte Funkplattform mit Unterstützung für zwei Sender und zwei Empfänger, Gigabit-Ethernet und microSD-Karten. Analog-Digital-/Digital-Analog-Wandler: AD9363 (aufrüstbar auf AD9361 oder AD9364). Zwei Sendekanäle, zwei Empfangskanäle. Frequenzbereich: 70 MHz bis 6 GHz. Referenztakt: VCTCX0 40 MHz 0,5 ppm. System-on-Chip: 28 KB für Zynq7010 FPGA. Speicher: 512 MB. Flash-Speicher: 32 MB. USB: 2.0, OTG-kompatibel. Ethernet: 1 TB microSD-Karte zum Booten. DC-Eingang: 5 V ± 0,5 V – 2 A. microUSB-Schnittstellen: Bitte beachten Sie, dass alle Ein-/Ausgangspegel 1,8 V betragen. Bei Verwendung der ADI-PlutoSDR-Firmware schließen Sie bitte den URST-MI052 an. Bei Verwendung der Pluto+ Firmware und falls Ethernet-Unterstützung benötigt wird, schließen Sie URST-MI046 an. Beim Booten von einer SD-Karte verbinden Sie SD-H mit 1,8 V. Beim Debuggen mit JTAG verbinden Sie JTAG# mit Masse (GND). Bei Verwendung eines externen Referenztakteingangs verbinden Sie EXCLK mit Masse (GND). Wichtiger PTT-Anschluss: Der PTT-Anschluss steuert den Optokoppler über GPI00 (MI00) an, wofür ein Relais oder eine externe Steuerschaltung erforderlich ist. Farbe: Schwarz. Material: Metall. Lieferumfang: 1 x SDR-Funkgerät, 2 x USB-Datenkabel, 4 x Antennen. Nur der oben genannte Lieferumfang ist enthalten; andere Produkte sind nicht enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
