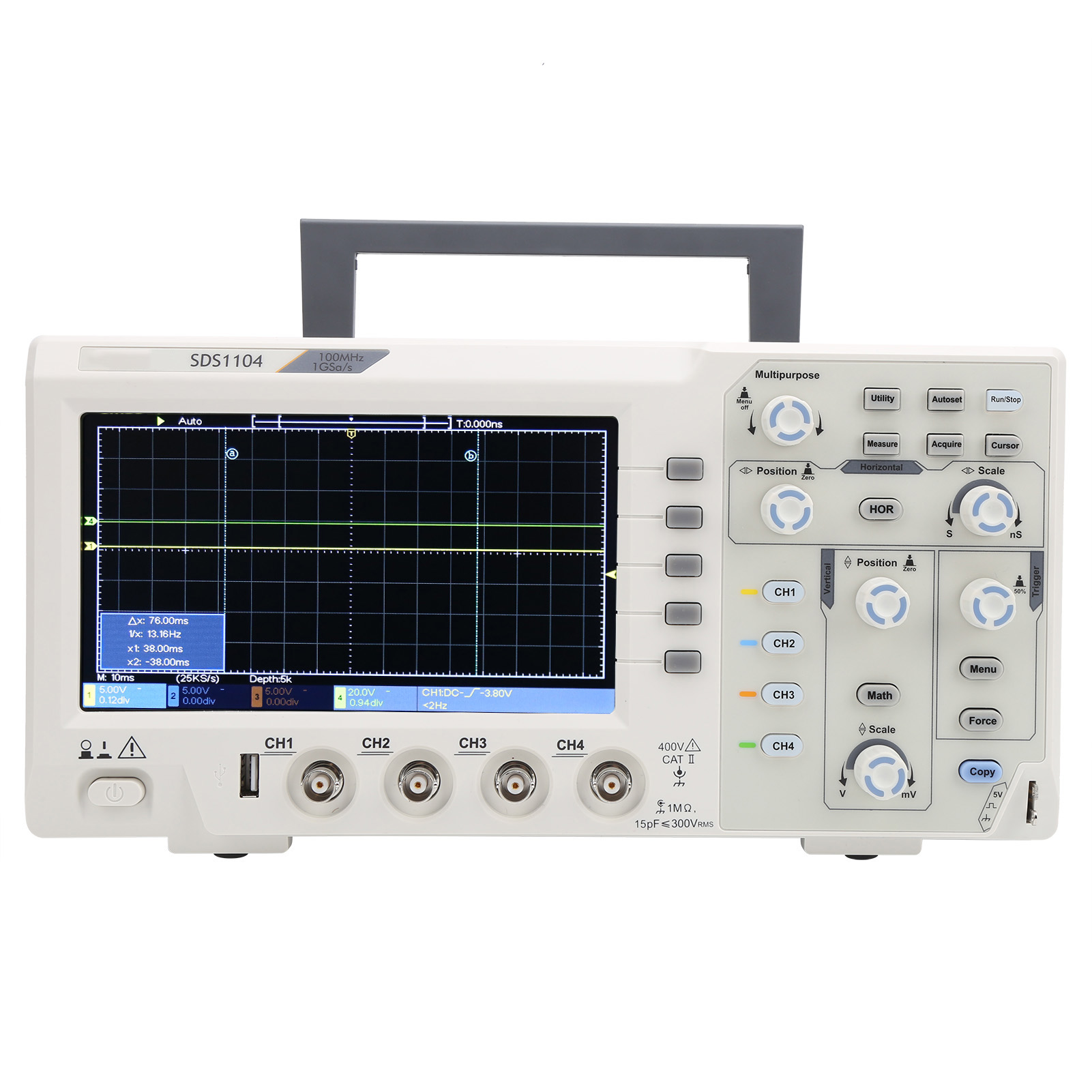

Sds1104 4-kanal-oszilloskop Mit 7-zoll-lcd-display, 100 Mhz Bandbreite, 1 Gs/s Abtastrate, Eu 100–240 V

1. Digitales Oszilloskop, 4-Kanal-Design, 100 MHz Bandbreite, 1 GS/s Abtastrate, SCPI und LabVIEW-Unterstützung. 2. 39 integrierte automatische Messfunktionen, Anzeige aller Messwerte per Tastendruck, einfache Darstellung der Signalforminformationen. 3. Integrierte FFT-Spektrumanalysefunktion mit FFT-Effektivwertfunktion, unterstützt Hamming-, Hanning-, Blackman-, Rechteck-, Kaiser- und Bartlett-Spektren. 4. Die automatische Cursorfunktion ermöglicht die schnelle Messung der Differenz zwischen zwei Punkten der Signalform und unterstützt Ingenieure bei der Echtzeit-Analyse der Messsignalform. 5. Signalform-Zoomfunktion: Der obere Bereich ist das Hauptfenster zur Anzeige der gesamten Signalform, der untere Bereich ist vergrößert, um mehr Details der Signalform zu erkennen und die Parameterdaten besser ablesen zu können. Artikeltyp: Oszilloskop Material: ABS Funktionsparameter Modell SDS1104 Bandbreite 100 MHz Abtastrate 1 GS/s Horizontale Skala (s/div) 2 ns/div - 1000 s/div, Schrittweite 1-2-5 Anstiegszeit (am Eingang, typisch) ≤ 3,5 ns Kanal 4 Anzeige 7-Zoll-Farb-LCD, 800 x 480 Pixel Eingangsimpedanz 1 MΩ ± 2 %, parallel zu 20 pF ± 5 pF Maximale Eingangsspannung 400 V (Spitze-Spitze) (DC + AC, Spitze-Spitze) Gleichspannungsverstärkung Genauigkeit ± 3 % Aufzeichnungslänge 20 kΩ Gleichspannungsgenauigkeit (Mittelwert) Mittelwert ≥ 16: ± (3 % Messwert + 0,05 div) für ΔV Tastkopfdämpfungsfaktor 1x, 10x, 100x, 1000x LF-Ansprechverhalten (AC, -3dB) ≥10Hz (am Eingang, AC-Kopplung, -3dB) Abtastrate / Relaiszeit ±100ppm Genauigkeit Interpolation sin (x) / x Intervall (△T) Genauigkeit (volle Bandbreite) Einzeln: ±(1 Intervallzeit + 100ppm x Messwert + 0,6ns), Mittelwert >16: ±(1 Intervallzeit + 100ppm x Messwert + 0,4ns) Eingangskopplung DC, AC und GND Vertikale Auflösung (A/D) 8 Bit (2 Kanäle gleichzeitig) Vertikale Empfindlichkeit 5mV/div - 5V/div (am Eingang) Triggertyp Flanke, Video Triggermodus Auto, Normal und Einzeln Triggerpegel ±5 Teilstriche von der Bildschirmmitte Zeilen-/Halbbildfrequenz (Video) NTSC-, PAL- und SECAM-Standard Cursormessung △V und △T zwischen Cursorn Automatische Messung Vpp, Vavg, RMS, Frequenz Periode, Vmax, Vmin, Vtop, Vbase, Breite, Überschwingen, Vorschwingen, Anstiegszeit, Abfallzeit, +Breite, -Breite, +Tastverhältnis, -Tastverhältnis, Verzögerung A→B, Verzögerung A→B, Fläche, Zyklusfläche, FRR, FRF, FFR, LRR, LRF, LFR, LFF Wellenformberechnung +, –, x, ÷, invertieren, FFT Wellenformspeicherung 16 Wellenformen Lissajous-Bandbreite Volle Bandbreite Abbildung Phasendifferenz ±3 Grad Kommunikationsschnittstelle USB-Host, USB-Gerät Frequenzzähler verfügbar Stromversorgung 100 V - 240 V AC, 50/60 Hz, CAT II Stromverbrauch Sicherung 2 A, Klasse T, 250 V Anleitung: 1: Schließen Sie das Netzteil an und drücken Sie den Netzschalter zum Einschalten. 2: Schließen Sie die Sonde an den Kanal an. 3: Kalibrieren Sie die Sonde im 5-V-Kalibrierbereich, um zu prüfen, ob die Wellenform vollständig angezeigt wird. 4: Justieren Sie die Sonde so, dass Die Wellenform kann stabil ausgegeben werden. 5: Messung v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} x:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} x:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} x:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} x:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} 1 x Oszilloskop 1 x CD 1 x USB-Kabel 4 x Tastköpfe 8 x Farbringe 2 x Einstellbits 4 x IC-Kappen 4 x Erdungsfeder 1 x Netzkabel 4 x Bedienungsanleitung
