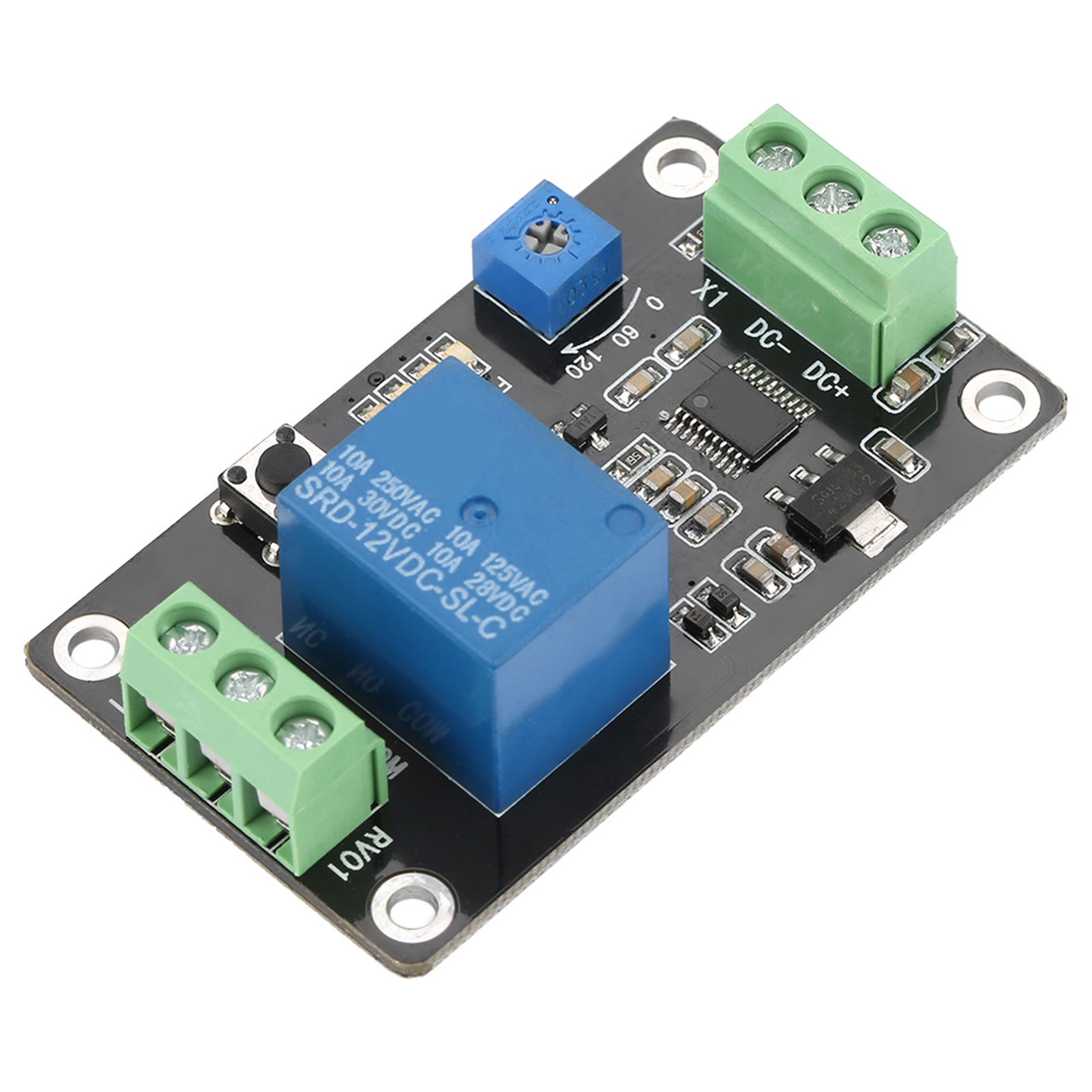

Selbstverriegelndes Relais-timer, Ein/aus-zeitschalter, 555 Dc 12v Modul

Willkommen in unserem Shop! Entdecken Sie unser Zeitverzögerungsrelais TRM01, eine vielseitige und zuverlässige Steuerungskomponente für Ihre Automatisierungsprojekte. Dank hochwertiger Komponenten bietet dieses Modul stabile Leistung und einfache Bedienung und eignet sich ideal für eine Vielzahl von Anwendungen, die Zeit-, Halte- oder verzögerte Triggerfunktionen erfordern. **Hauptmerkmale:** 1. Integriert vier Funktionen: Einschaltverzögerung, Ausschaltverzögerung, Selbstverriegelungsmodus und Triggerverzögerungsmodus. 2. Ausgestattet mit Verpolungsschutz zum Schutz des Moduls. 3. Erhältlich mit drei Betriebsspannungen: 5 V, 12 V oder 24 V DC. 4. Die Verzögerungszeit ist frei einstellbar zwischen 0,1 Sekunden und 120 Sekunden. 5. Parameterspeicher: Einstellungen bleiben auch nach einem Stromausfall erhalten. **Technische Daten:** * **Betriebsspannung:** DC 5 V, 12 V oder 24 V (wählbar) * **Stromaufnahme:** * * * * **Relaisbelastbarkeit:** * Öffnerkontakt (NO): DC 0–30 V / 10 A, AC 0–250 V / 10 A * Schließerkontakt (NC): DC 0–28 V / 10 A, AC 0–125 V / 10 A * **Betriebstemperatur:** -20 °C bis +60 °C (Grenzbereich: -30 °C bis +70 °C) * **Modulabmessungen:** 60 mm x 35 mm x 20 mm / 2,36 x 1,38 x 0,79 Zoll * **Paketgewicht:** Ca. 23 Gramm **Funktionsbeschreibung (per Taste auswählbar):** Die Verzögerungszeit T1 ist über das Potentiometer einstellbar (0,1 s bis 120 s). * **F1 – Aktivierungsverzögerung:** Nach einer Verzögerung T1 nach dem Einschalten aktiviert (schließt) das Relais. Durch Senden eines High-Impulses an die Schnittstelle X1 wird der Zyklus zurückgesetzt und neu gestartet. * **F2 – Deaktivierungsverzögerung:** Das Relais wird aktiviert, sobald die Stromversorgung anliegt. Nach einer Zeit T1 deaktiviert es (öffnet). Durch Senden eines High-Impulses an X1 wird der Zyklus zurückgesetzt und neu gestartet. * **F3 – Selbstverriegelnder Modus:** Ein High-Impuls an X1 aktiviert das Relais (schließt). Ein zweiter High-Impuls an X1 deaktiviert es (öffnet). * **F4 – Pegelgesteuerter Modus:** Beim Start ist das Relais deaktiviert. Durch Senden eines kontinuierlichen High-Signals an X1 wird das Relais sofort aktiviert. Auch nachdem das Signal an X1 verschwindet, bleibt das Relais bis zum Ablauf der Verzögerung T1 aktiviert und deaktiviert sich anschließend. **Anschlüsse:** * **Stromversorgung / Eingangssignal (3 Anschlüsse):** DC+ (positiv), DC- (negativ), X1 (Schnittstelle zur Erfassung des Eingangssignals). * **Relais-Lastausgang (3 Anschlüsse):** COM (gemeinsamer Anschluss), NO (Öffner), NC (Schließer). **Lieferumfang:** 1 x TRM01 Zeitverzögerungsrelaismodul.
