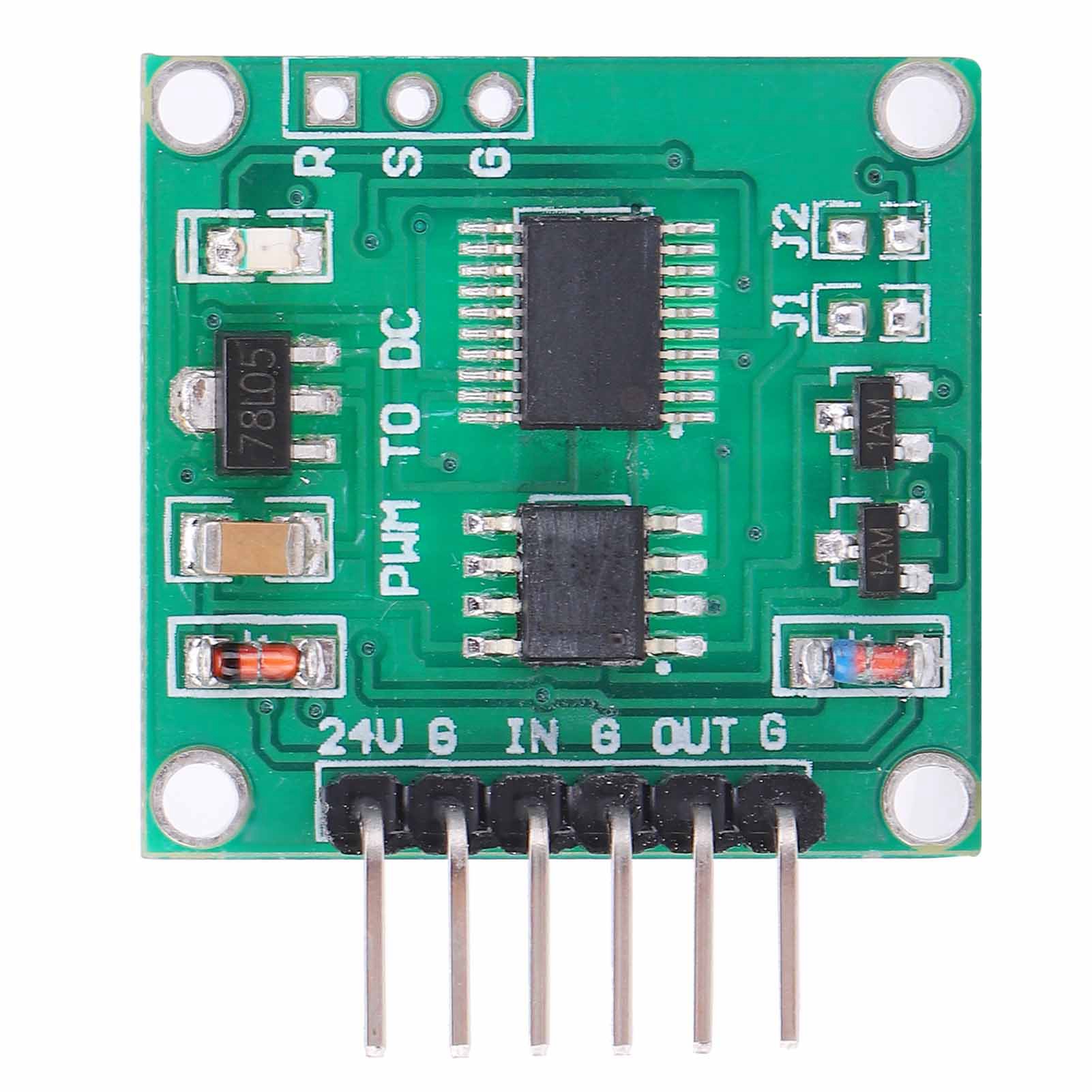

Sendermodul, Lineare Pwm-zu-spannungs-wandlerplatine, 5-500 Hz Industrienetzteile

1. Dieses Sendermodul ist kompakt, einfach zu installieren und benutzerfreundlich. 2. Die Kontakte aus Silberlegierung bieten hervorragende Leitfähigkeit und schnelle Reaktionszeiten. 3. Dank der großen Wärmeableitungsfläche ist ein Dauerbetrieb des Sendermoduls möglich. 4. Dieses Sendermodul ist für die Datenerfassung und Steuerung von Geräten an entfernten Standorten konzipiert. 5. Der Eingangsfrequenzbereich des Moduls liegt zwischen 5 Hz und 500 Hz und zeichnet sich durch hohe Effizienz aus. Artikeltyp: Sendermodul; Material: Leiterplatte; Versorgungsspannung: 9 V bis 24 V; Eingangsspannungsbereich: 4 V bis 24 V; Eingangsfrequenzbereich: 5 Hz bis 500 Hz; Tastverhältnis: 0 bis 100 %; Ausgangsspannung: 0,00 V bis 5,00 V / 0,00 V bis 10,00 V; Eingang: Pin J1; auf der Leiterplatte: Standardmäßig offen, nicht belegt; Ausgang: Pin J2 auf der Leiterplatte: Offen (Ausgang 0,00 V ~ 5,00 V). Kurzschluss (Ausgang 0,00 V ~ 10,00 V), wobei offener Stromkreis der Standard ist. Anwendung: Ferndatenerfassungs- und Steuerungsgeräte; Modulschnittstelle: 24 V: Positiver Stromanschluss (9 V ~ 24 V) G: Masse IN: Positiver Signaleingang G: Negativer Signaleingang OUT: Signalausgang (0,00 V ~ 5,00 V / 0,00 V ~ 10,00 V) G: Masseausgang (0,00 V ~ 5,00 V) Auflösung: 0,050 V/D (Spannung/Tastverhältnis) Ausgang (0,00 V ~ 10,00 V) Auflösung: 0,100 V/D (Spannung/Tastverhältnis) Berechnung des gemessenen Tastverhältnisses: (Ausgangsspannung (V) / Auflösung) = Tastverhältnis (%) Beispiel: Ausgang (0,00 V ~ 5,00 V) = 2,5 V (2,5 V / 0,05) = 50 % 1 x PWM-zu-Spannungs-Modul
