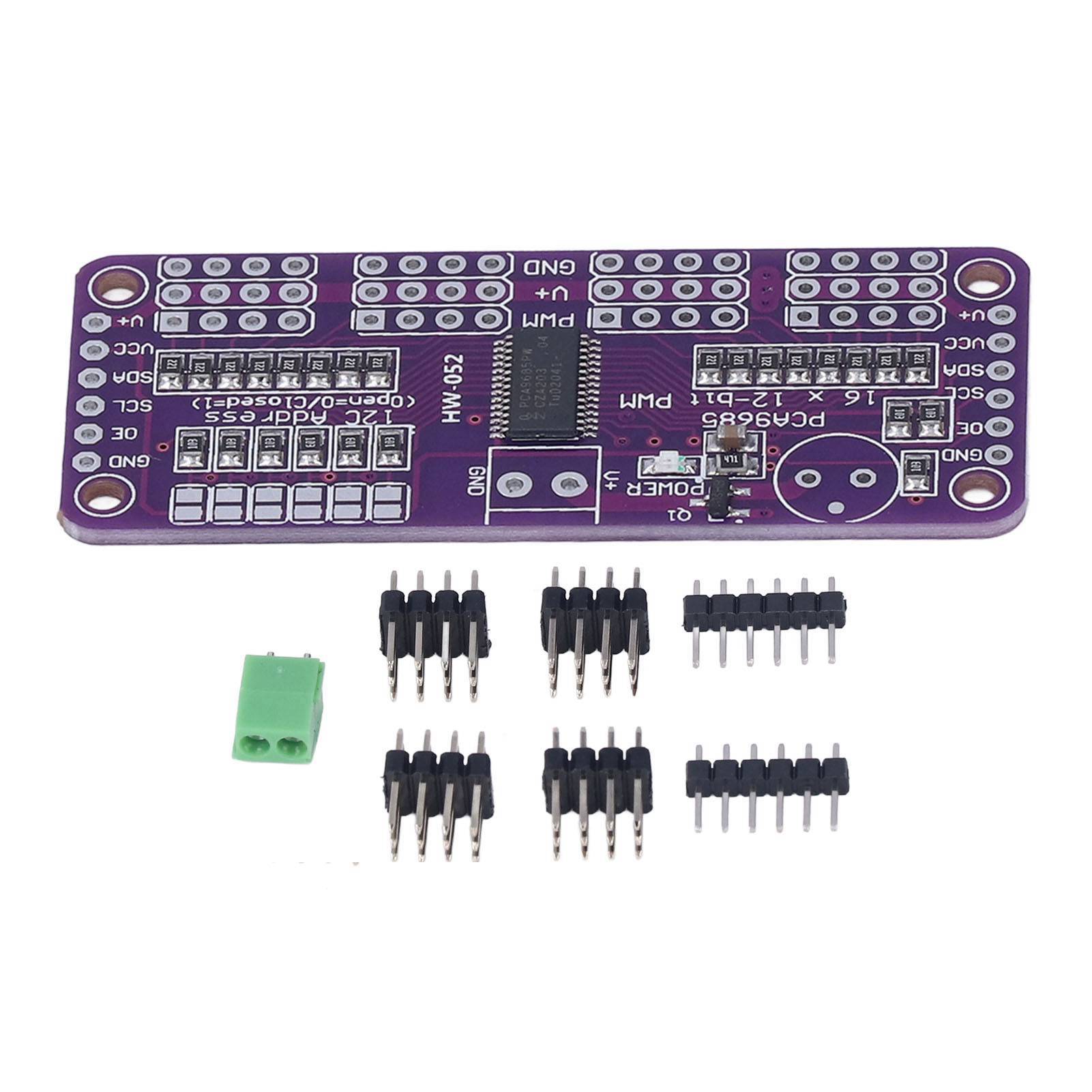

Servomotortreiber-pwm-steuermodul, 16 Kanäle, 12 Bit, Iic, Pca9685-controller Für Diy-projekte

1. Einfachere Steuerung: Keine Notwendigkeit, kontinuierliche Signale an Ihren Mikrocontroller zu senden – der Betrieb ist völlig frei. 2.Zuverlässiger Betrieb: Unterstützt Hot-Access und niedrigen Standby-Strom für einen stabilen und effizienten Betrieb. 3.Einstellbare PWM: Die einstellbare PWM-Frequenz von bis zu 1,6 kHz ermöglicht eine komfortable Anpassung. 4.Stabile Ansteuerung: 5-V-kompatibel, daher kann der Treiber von einem 3,3-V-Mikrocontroller gesteuert und Ausgänge bis zu 6 V sicher angesteuert werden. 5.Einfache Installation: Die kompakten Abmessungen (62 x 25 x 2 mm) und das geringe Gewicht vereinfachen die Installation und sparen Zeit. Produkttyp: Servomotortreiber; Material: Harz; Größe: ca. 62 x 25 x 2 mm / 2,44 x 0,98 x 0,08 Zoll. Modell: PCA968 5.Betriebsspannungsbereich: 2,3 V bis 5,5 V. Betriebstemperatur: -40 °C bis 85 °C. Anwendung: 1. 1-MHz-Fast-Mode-Plus-kompatible I²C-Busschnittstelle mit 30 mA Treiberstromstärke an SDA zur Ansteuerung hochkapazitiver Busse. 2.Jede LED-Ausgangshelligkeit ist in 4096 Stufen (12 Bit) linear programmierbar, von vollständig aus (Standard) bis maximaler Helligkeit. 3.16 Push-Pull-Ausgänge, die per Software als Open-Drain-LED-Ausgangsauswahl programmiert werden können (Standard: Push-Pull) (25 mA Senkstrom und 10 mA Quellstrom bei 5 V), keine Eingangsfunktion. 4.Der Ausgangszustand kann so programmiert werden, dass er sich bei einem Antwort- oder Stoppbefehl ändert, um alle Ausgänge gleichzeitig oder byteweise zu aktualisieren (Standard: Stoppbefehl). 5.Der Eingang für die Low-Aktivierung des Ausgangs kann bei hohem Pegel auf den LED-Ausgang (0, 1 oder hochohmig) programmiert werden (Standardeinstellung beim Einschalten: hochohmig). 6.Sechs Hardware-Adresspins ermöglichen den Anschluss von bis zu 62 PCA9685-Geräten an denselben I²C-Bus. 7. Die LED-Ausgangsfrequenz (alle LEDs) liegt üblicherweise zwischen 40 Hz und 1000 Hz (bei einer Oszillatorfrequenz von 25 MHz ergibt der Standardwert des Prescaler-Registers von 1EH eine Aktualisierungsfrequenz von 200 Hz). 8.4 softwareprogrammierbare I2C-Busadressen (eine LED-Gruppenrufadresse (Call) und drei LED-Unterrufadressen (Call)), sodass Gerätegruppen gleichzeitig in beliebiger Kombination adressiert werden können (z. B. ein Register für All Call, wodurch alle PCA9634-Geräte am I2C-Bus gleichzeitig adressiert werden können, und ein zweites Register für drei verschiedene Adressen, wodurch jeweils ein Drittel der Geräte einer Gerätegruppe gleichzeitig adressiert werden kann). Die I2C-Busadresse kann per Software aktiviert und deaktiviert werden. 9. Die Software-Reset-Funktion (SWRST Call) ermöglicht das Zurücksetzen des Geräts über den I2C-Bus. Lieferumfang: 1 x Servomotortreiber, 6 x Stiftleiste, 1 x Anschlussbasis
