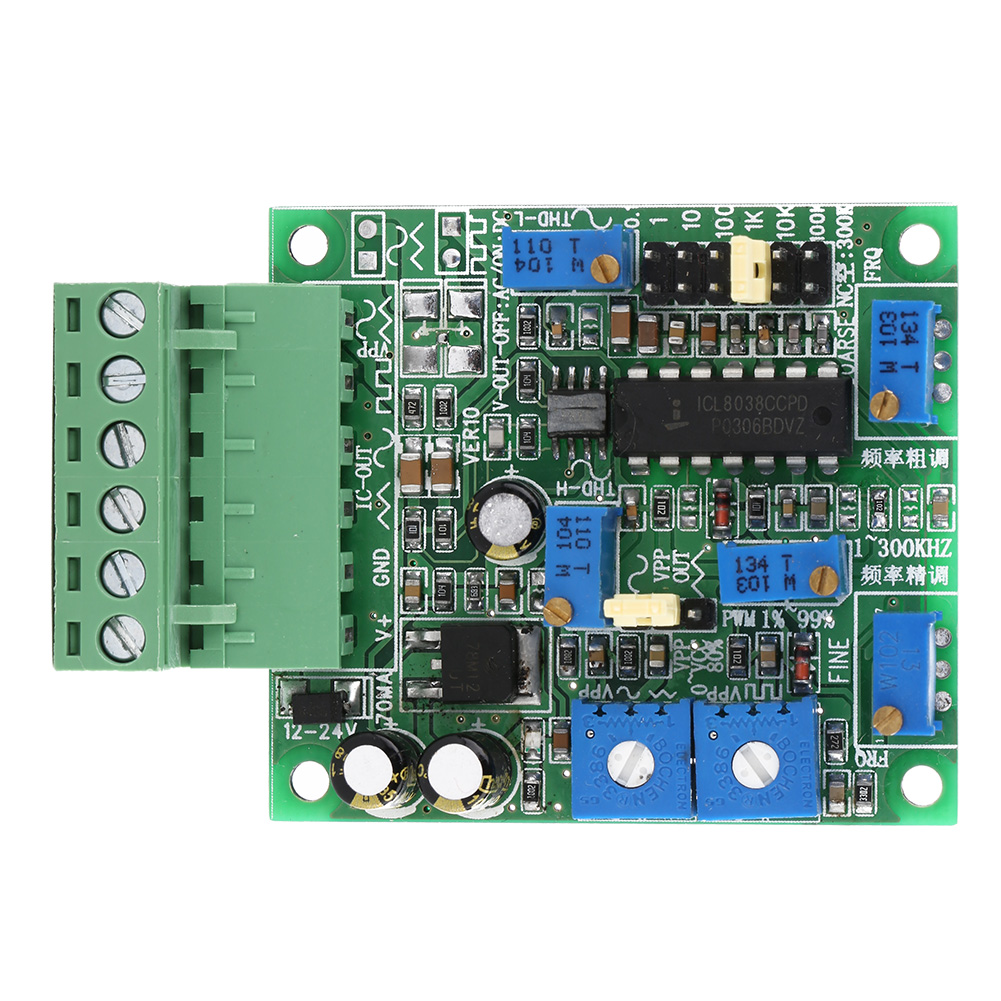

Sg-8038 Dds-signalgenerator-platinenmodul (sinusförmig, Dreieckig, Rechteckig)

1. Signalgenerator zur Erzeugung von Sinus-, Dreieck- und Rechtecksignalen. 2. Frequenz und Tastverhältnis des Ausgangssignals bleiben dank eines geregelten Netzteils trotz Schwankungen im Versorgungsspannungssignal konstant. Dies führt zu einem stabileren Ausgangssignal. 3. Schutz vor Verpolung und falscher Stromversorgung. 4. Frequenzversatz in 7 Bereichen über den Offset-Pin einstellbar. 5. Feineinstellung der Frequenz über ein präzises Mehrgangpotentiometer für hohe Genauigkeit. Übersicht: Die Hauptkomponenten des Produkts sind der Signalgenerierungschip ICL8038, ein Hochspannungs-Breitbandverstärker, ein geregeltes Netzteil, eine Signalparametrierungsschaltung, Ein-/Ausgangsschnittstellen usw. Er erzeugt Sinus-, Rechteck- (Rechteck-PWM) und Dreiecksignale (positive Dreieck-, negative und positive Sägezahnwellen). Ausgangssignalamplitude (VPP), Klirrfaktor (THD), Pulsweitenmodulation (PWM) und Frequenz (FRQ) sind einstellbar. Es bietet eine hohe Ansteuerleistung und ist für verschiedene Signalgeneratoranwendungen geeignet. Merkmale: Signalgenerator zur Erzeugung von Sinus-, Dreieck- und Rechtecksignalen. Frequenz und Tastverhältnis des Ausgangssignals bleiben dank eines stabilisierten Netzteils trotz Schwankungen im Versorgungsspannungssignal unverändert. Dies führt zu einem stabileren Ausgangssignal. Schutz vor Verpolung und Störungen. Frequenzeinstellung über Offset-Pin (7 Positionen). Feineinstellung über Präzisions-Mehrgangpotentiometer (2 Positionen) für präzise Frequenzkontrolle. Spezifikationen: Zustand: 100 % neu. Gewicht: 32 g. Modell: SG-8038 A. Betrieb und Verwendung 2.11. Kühlung: Natürliche Kühlung (maximale Betriebstemperatur 40 °C). 2.1 2. Verwendung: Nicht zusammen mit anderen Heizgeräten verwenden. Vor Staub, Ölnebel, korrosiven Gasen, Feuchtigkeit und starken Vibrationen schützen. Nicht mit brennbaren Gasen, leitfähigem Staub oder Flüssigkeiten verwenden. 2.1 3. Betriebstemperatur: -15 °C bis +45 °C. 2.14. Betriebsfeuchtigkeit: 40 % bis 90 %. 2.1 5. Zulässige Vibration: Weniger als 10–55 Hz / 0,15 mm. 2.16. Lagertemperatur: -20 °C bis +65 °C. 2.17. Räumliche Störungen: Keine Anforderung. B. Leistungskennwerte: 1. Mechanische Struktur und elektronische Schaltungsparameter der Haupteinheit. 3.1.1. Eingangsspannung: 12–24 V DC. 3.1. 2. Eingangsstrom und Leistungsaufnahme: Minimaler Standby-Strom: 35 mA/24 V. Maximal zulässiger Betriebsstrom: 75 mA/24 V. Maximal zulässiger Spitzenstrom beim Anlauf: 1 A. 3.1. 3. Zulässige Eingangsstromwelligkeit: 200 mV. 3.1.4. Frequenzeinstellbereich: 1 Hz bis 350 kHz, einstellbar über ein 7-stufiges, hochpräzises Doppelgenauigkeits-Mehrgangpotentiometer. 3.1.6. Das PWM-Tastverhältnis ist von 5 % bis 100 % einstellbar. 3.1.7. Einstellbereich der Ausgangs-VPP-Amplitude des Rechteckwellen-PWM-Verstärkers: 0 bis VCC (Versorgungseingangsspannung: -2 V). 3.1.8. Einstellbereich der Ausgangsamplitude (VPP) der Dreieck- und Sinuswellenverstärker: 0 bis 2/3 VCC (ca. 70 % der Eingangsspannung; die Ausgangsamplitude kann erhöht werden, wenn die erforderliche Verzerrung akzeptabel ist). 3.1.9. Strombelastbarkeit des Verstärkers: 20 mA/Schaltung. 3.1.10. Die direkt vom Chip ausgegebenen Dreieck- und Sinuswellensignale weisen die geringste Verzerrung, aber eine geringe Ansteuerbarkeit auf. Zudem ist der untere Teil des Signals nicht geerdet (schwebende Masse), was zu Hintergrundrauschen führt. Die Amplitude steigt an der Masseleitung leicht an, bevor das Signal sichtbar wird. Alle integrierten Schaltkreise des Typs ICL8038 arbeiten auf diese Weise. Wenn Sie diese beiden Schnittstellen verwenden möchten, stellen Sie deren Kompatibilität mit Ihrer externen Schaltung sicher. 3.1.11. Anlaufzeit des Moduls. Dies ist die Zeitspanne zwischen dem Einschalten des Moduls und dem Erhalt eines normalen Ausgangssignals. Die Ausgangszeit des Verstärkers ist mit 2 bis 3 Sekunden relativ lang. Während dieser Zeit steigt die Signalamplitude langsam vom Maximalwert auf den Sollwert an. Dieser Verstärker kann als Spannungspuffer dienen und so die Belastung der Anschlüsse reduzieren. Bedienungsanleitung und weitere Informationen: A. Fehlersuche bei Sinussignalen: 1. Stellen Sie die PWM auf 50 % ein. 2. Prüfen Sie, ob der FRQ-Jumper und das Potentiometer korrekt eingestellt sind. 3. Klirrfaktor (THD): Das LH2-Potentiometer weist im Sinusmodus eine leichte symmetrische Verzerrung auf. 4. Prüfen Sie, ob die Ausgangsamplitude des VPP-Potentiometers ohne Übersteuerung ansteigt und abfällt. B. Fehlersuche bei Rechteck- und PWM-Signalen: 1. Die Frequenzeinstellung (FRQ-Jumper und Potentiometer) ist korrekt. 2. Die Ausgangsamplitude des VPP-Potentiometers ist nicht auf die Hypotenuse ausgerichtet. Stellen Sie einen rechten Winkel ein. 3. Das Tastverhältnis für eine Rechteckwelle mit dem PWM-Potentiometer ist korrekt. C. Fehlersuche bei Dreieckwellen: 1. PWM auf 50 % einstellen (positive Dreieckwelle). 2. PWM auf 50 % einstellen (Anti-Aliasing-Welle). 4. Der FRQ-Frequenz-Jumper und das Potentiomete
