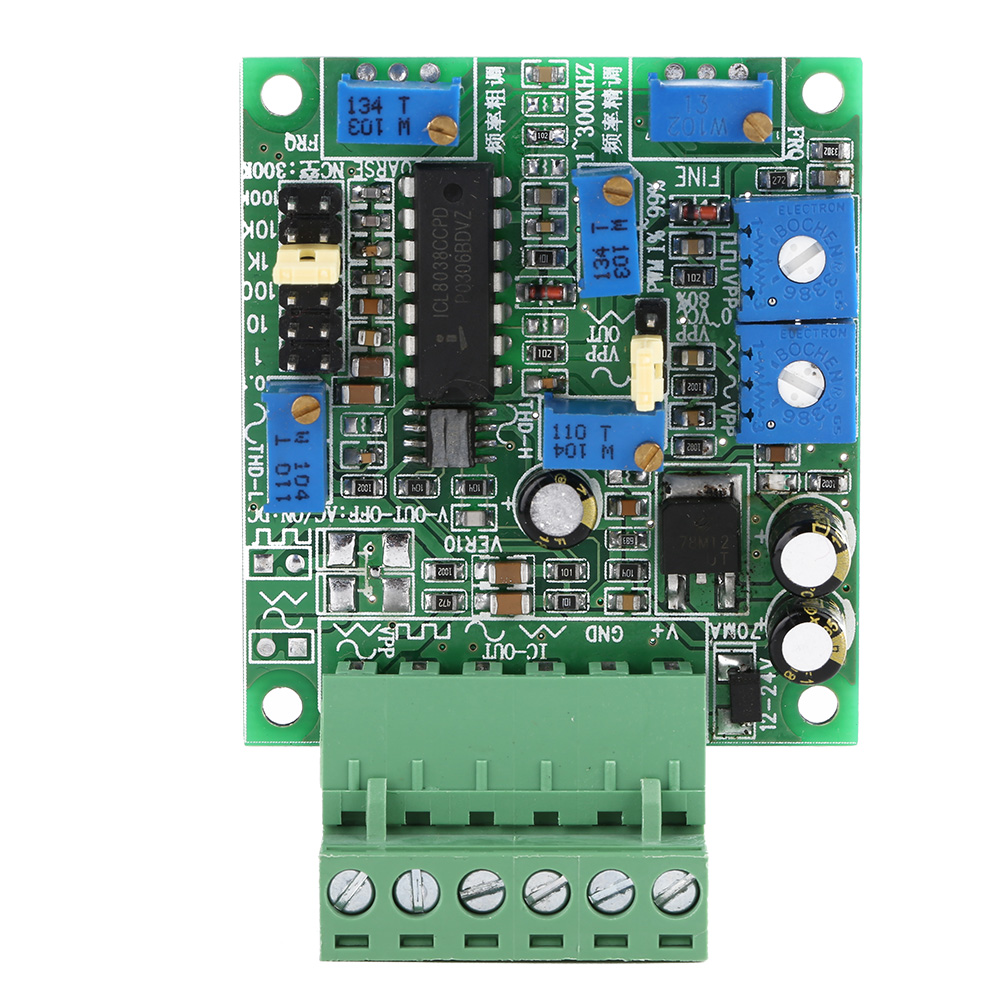

Sg-8038 Signalgenerator: Erzeugt Sinuswellen, Pwm-wellen, Rechteckwellen, Kugelwellen, Dreieckwellen Und Sägezahnwellen.

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Signalgenerator SG-8038, der für zuverlässige und vielseitige Leistung entwickelt wurde. Dieses kompakte und robuste Modul ist ideal für Ihre Elektronikprojekte, Tests und Experimente. **Lieferumfang:** - 1 x SG-8038 Signalgeneratormodul **Hauptmerkmale:** - **Mehrere Ausgänge:** Erzeugt Sinus-, Dreieck- und Rechteckwellen (einschließlich PWM, positiver und invertierter Sägezahnwellen). - **Verbesserte Stabilität:** Dank eines integrierten stabilisierten Netzteils bleiben Frequenz und Tastverhältnis auch bei schwankender Versorgungsspannung konstant. - **Erweiterter Schutz:** Schutz vor Verpolung des Stromeingangs. - **Umfangreiche Frequenzabstimmung:** 7 Frequenzbereiche über einen Offset-Jumper mit zwei präzisen Mehrgangpotentiometern (Fein- und Ultrafeinabstimmung) für eine sehr genaue Steuerung. - **Einstellbare Amplitude:** Einstellbare VPP-Ausgangsspannung für jeden Wellentyp (siehe detaillierte Spezifikationen unten). **Technische Daten:** - **Gewicht:** 32 g (1,1 oz) - **Eingangsspannung:** DC 12–24 V (empfohlener Bereich: 12–32 V) - **Minimaler Ruhestrom:** 35 mA bei 24 V - **Maximal zulässiger Strom:** 75 mA bei 24 V - **Maximaler Anlaufstrom:** 1 A - **Zulässige Eingangsspannungswelligkeit:** 200 mV - **Frequenzbereich:** 1 Hz bis 350 kHz (7 Bänder) - **PWM-Tastverhältnis:** Einstellbar von 5 % bis 100 % - **VPP-Amplitude (Rechteckwelle/PWM):** 0 bis VCC (Versorgungsspannung - 2 V) - **VPP-Amplitude (Dreieck-/Sinuswelle):** 0 bis 2/3 VCC (ca. 70 % der Versorgungsspannung; die Amplitude kann erhöht werden, wenn Verzerrungen akzeptabel sind) - **Ausgangsstromkapazität:** 20 mA pro Stromkreis - **Betriebstemperatur:** -15 °C bis +45 °C - **Betriebsfeuchtigkeit:** 40 % bis 90 % - **Lagertemperatur:** -20 °C bis +65 °C - **Kühlung:** Natürlich (normale Temperatur ≤ 40 °C) - **Zulässige Vibration:** 50 % für eine invertierte Sägezahnwelle. Frequenz und Amplitude ohne Übersteuerung anpassen. **Wichtige Hinweise:** - Stellen Sie sicher, dass die Stromversorgung zwischen 12 und 32 V liegt (auch bei Batterien). - Die direkten Ausgänge des Chips (Dreieck-/Sinuswelle) haben eine geringe Ansteuerleistung und weisen einen leichten Offset auf (schwebend gegenüber Masse). Prüfen Sie die Kompatibilität mit Ihrer externen Schaltung. - Das Modul hat eine Startverzögerung von 2-3 Sekunden, während der die Amplitude allmählich ansteigt (Softstart-Funktion). - Vermeiden Sie es, PWM auf 100 % einzustellen (kein Ausgang, konstant hoher Pegel). Wenn keine Welle sichtbar ist, drehen Sie das PWM-Potentiometer gegen den Uhrzeigersinn. Für höchste Genauigkeit bei Frequenz und Tastverhältnis stellen Sie PWM und Frequenz abwechselnd ein. Für eine sehr präzise Sinuswelle stellen Sie PWM zunächst auf 50 % mit maximaler Amplitude ein und justieren Sie dann die Potentiometer THD-L und THD-H abwechselnd. Dieser Signalgenerator eignet sich ideal für Labore, Bildungseinrichtungen, Prototypenentwicklung und Anwendungen in der Leichtindustrie. Bestellen Sie jetzt und optimieren Sie Ihre Ausrüstung!
