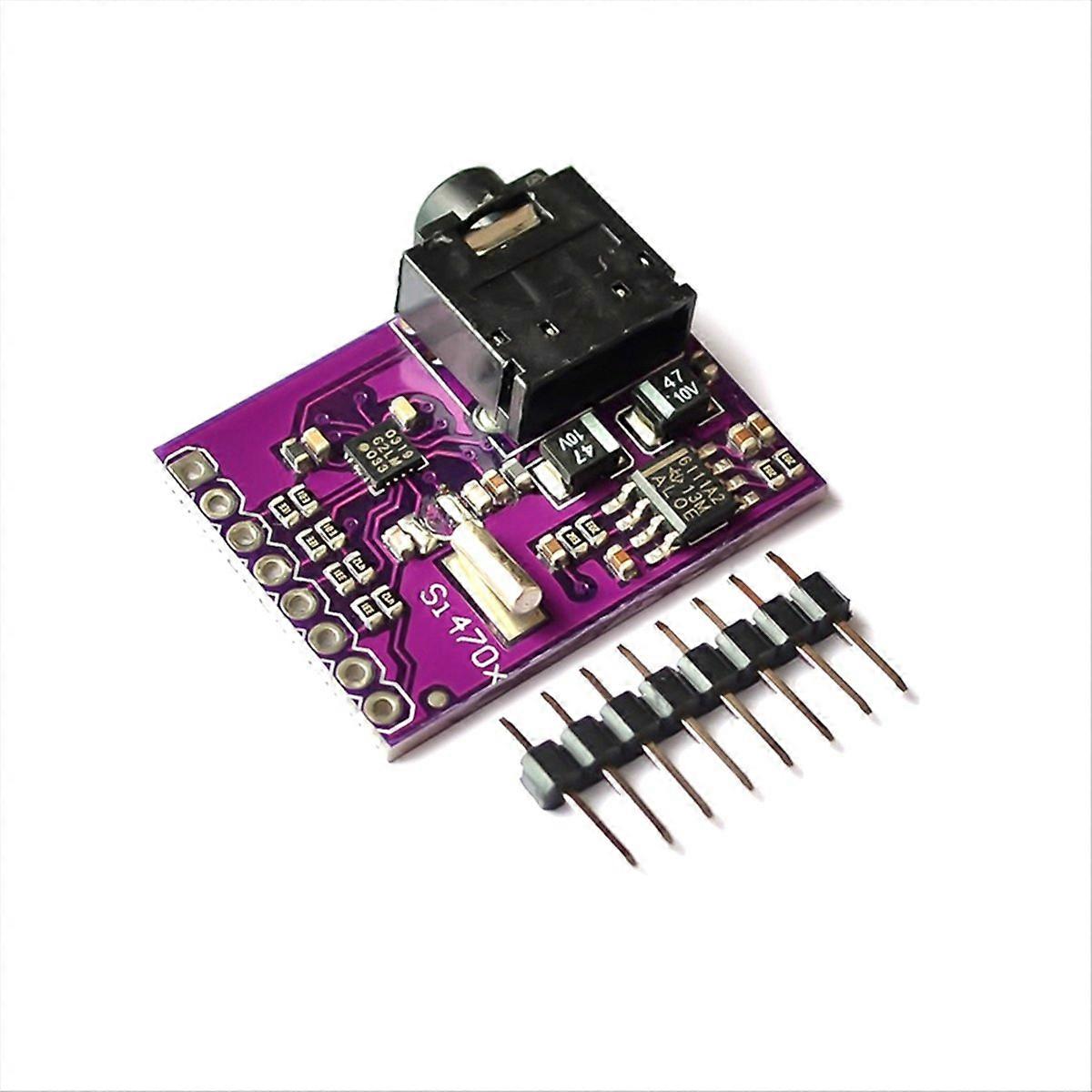

Si4703 Fm-tuner-evaluierungsplatine, Digitales Radio-sendedatenverarbeitungsmodul Für Avr Arm Pic Mit Pins

Der Si4703-C ist ein komplettes FM-Tuner-Empfängersystem, das vom FM-Radioeingang bis zum Stereoausgang alles bietet. Ein integrierter Digitalprozessor übernimmt die Synchronisierung der Symboldecodierungsblöcke sowie die für das Radio Data System (RDS) erforderliche Fehlererkennung und -korrektur. Der FM-Empfänger nutzt einen Mischer, um das Signal auf eine niedrige Zwischenfrequenz herunterzutransformieren und so die Anzahl der benötigten Peripherieschaltungen zu reduzieren. Die automatische Frequenzregelung (AFC) passt den spannungsgesteuerten Oszillator (VCO) an, um ein lokales, zum Mischer orthogonales Signal zu erzeugen. Das Ausgangssignal des orthogonalen Mischers wird verstärkt, gefiltert und von einem hochauflösenden Analog-Digital-Wandler (ADC) digitalisiert. Die digitale Signalverarbeitung (DSP) übernimmt die Kanalauswahl, die FM-Demodulation und die Stereo-Audioverarbeitung. Die interne automatische Verstärkungsregelung (AGC) optimiert die Verstärkung des rauscharmen Verstärkers (LNA) für eine höhere Empfindlichkeit und effektivere Rauschunterdrückung. Der integrierte Regler ermöglicht den direkten Batteriebetrieb, und die Kopfhörerbuchse kann als Empfangsantenne verwendet werden. Diese fortschrittliche Architektur bietet im Vergleich zu herkömmlichen analogen Schaltungen eine überlegene Leistung. Das Modul verfügt über einen 150-mW-Stereo-Leistungsverstärker mit Überhitzungs- und Kurzschlussschutz sowie eine 3,5-mm-Kopfhörerbuchse. In Verbindung mit einem Mikrocontroller ermöglicht es die Lautstärkeregelung, die automatische und manuelle Sendersuche, die Stummschaltung per Software oder Hardware sowie die Signalstärkemessung. Produktname: Radiotuner-Entwicklungsboard. FM-Frequenzbereich: 76–108 MHz. Programmierbare Deemphasis: 50 µs/70 µs. Betriebstemperatur: -20 °C bis 85 °C. Betriebsspannung des Moduls: 3,3 V. Kommunikationsschnittstelle: 3-Draht (unter 2,5 MHz), standardmäßig 2-Draht-I²C (unter 400 kHz). Abmessungen: 29,3 × 22,4 × 8 mm. Gewicht: ca. 5 g. Farbe: siehe Abbildung. Material: Leiterplatte. Lieferumfang: [wird ergänzt].
