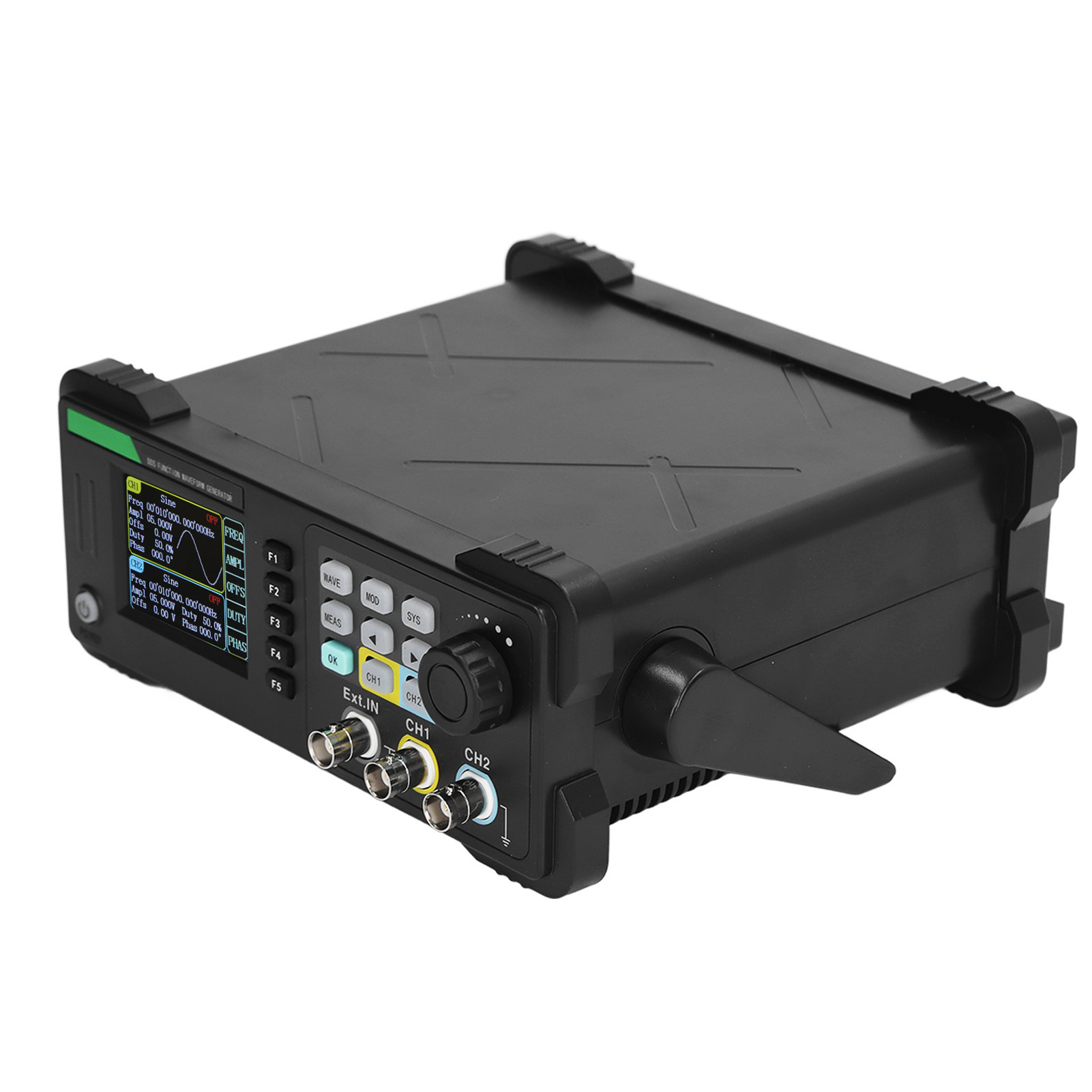

Signalgenerator Dds 20 Mhz 200 Msa/s 2 Kanäle, Beliebige Wellenform, Phasenverschiebung 0–359,99°, 100–240 V Ac, Eu-stecker

1. Verbesserte Leistung: Der Zweikanal-DDS-Arbiträrsignalgenerator nutzt einen FPGA-integrierten Schaltkreis und einen Hochgeschwindigkeits-Mikroprozessor, was die Signalstabilität deutlich verbessert. Die Sinuswellen-Ausgangsfrequenz beträgt bis zu 20 MHz, die Abtastrate bis zu 200 MSA/s, die vertikale Auflösung 13 Bit und die Speichertiefe 8 kB. 2. Einstellbare Phasendifferenz: Der Zweikanal-Funktionsgenerator kann gleichzeitig gleiche oder unterschiedliche Funktionssignale oder beliebige Signalformen ausgeben. Alle Parameter sind unabhängig voneinander einstellbar. Die Phasendifferenz zwischen den beiden Kanälen ist stufenlos von 0° bis 359,9° einstellbar. 3. Vielfältige Signalformen: Fünf Basissignalformen und 32 beliebige Signalformen sind voreingestellt. Es können bis zu 50 Gruppen benutzerdefinierter Signalformen gespeichert werden. Jede Signalform lässt sich mit einem Klick zeichnen und auf den Signalgenerator übertragen. 4. Einfache Steuerung: Unterstützt die Steuerung per Computersoftware. Nach dem Herunterladen und Installieren der Software verbinden Sie den Signalgenerator über das Datenkabel. Alle relevanten Daten werden auf dem Computer angezeigt, und alle Funktionen können Sie über den Computer einstellen. Alle Vorgänge werden in der Software visualisiert, sodass Sie Parameter schnell anpassen und die Arbeitseffizienz des Geräts deutlich steigern können. 5. Hohe Genauigkeit: Der DDS-Signalgenerator kann Sinus-, Rechteck-, Dreieck- oder beliebige andere Wellenformen zur Erzeugung von Impulsfolgen verwenden. Die Anzahl der Impulszyklen ist stufenlos zwischen 1 und 1.048.575 einstellbar. Die Impulsvorspannung und die Impulsamplitude sind ebenfalls stufenlos einstellbar und auf 0,01 V genau. Produkttyp: Signalgenerator. Merkmale: 1. 2,4-Zoll-TFT-LCD-Bildschirm (320 x 240 Pixel) mit übersichtlicher Benutzeroberfläche; 2. Menüs in Chinesisch und Englisch; 3. Die beiden Kanäle sind unabhängig voneinander und verfügen über eine Phasensynchronisationsfunktion; 4. Abtastrate: 200 MSa/s, vertikale Auflösung: 13 Bit, Speichertiefe: 8 kB. 5. Fünf integrierte Grundwellenformen und 32 beliebige Wellenformen; 6. Wellenformspeicherfunktion. Interne Speicherung von 50 Gruppen benutzerdefinierter Wellenformen; 7. Impulswellenausgabe mit einstellbarer Flankenzeit; 8. Interne AM-, FM- und PM-Modulationsfunktionen; 9. Interne und externe ASK-, FSK- und PSK-Modulationsfunktionen; 10. Zweikanal-Ausgang, maximale Ausgangsfrequenz 20 MHz; 11. Ausgabe von linearen und logarithmischen Sweep- und Burst-Impulsfolgen; 12. Mit hochpräzisem 100-MHz-Frequenzmesser und 32-Bit-Zähler; 13. Standard-USB-Schnittstelle; 14. Inklusive multifunktionaler Software zur Bearbeitung beliebiger Wellenformen. Netzspannung: AC 100–240 V Frequenz: Modell: ET3320C Sinuswelle: 1 µHz ~ 20 MHz Rechteckwelle: 1 µHz ~ 15 MHz Dreieckwelle: 1 µHz ~ 15 MHz Impulswelle: 100 µHz ~ 6 MHz Beliebige Wellenform: 1 µHz ~ 6 MHz Frequenzauflösung: 1 µHz Frequenzgenauigkeit: ± 20 ppm Frequenzstabilität: ± 1 ppm/3 h Wellenformmerkmale: Wellenformtyp: Sinuswelle, Rechteckwelle, Dreieckwelle, Impuls, Rauschen, beliebige Wellenform (einschließlich Gleichstrom). Es stehen 32 beliebige Wellenformen und 50 benutzerdefinierte Wellenformen zur Verfügung. Wellenformlänge: 8192 Punkte, Wellenform-Abtastrate: 200 MSA/s, Vertikale Wellenformauflösung: 13 Bit. Eigenschaften des Sinussignals: Oberwellenunterdrückung: ≥ 45 dBc bei 10 mVpp) Amplitudenlinearität (1 Vpp relativ zur 1-kHz-Sinuswelle): ± 0,4 dB 0,1 V: ± 10 Vss, AC+DC. Ausgangsbereich bei 2 mV 100 ns Reaktionszeit: < 500 ns (Impulsburst) < 10 μ s (Sweep-Frequenz). Analoger Modulationseingang (optional): Eingangsimpedanz: 1 MΩ, Signalbereich: ± 2,5 V AC + DC, 1 x Signalgenerator, 1 x Benutzerhandbuch, 1 x Netzkabel, 2 x BNC-Kabel mit Krokodilklemmen, 1 x BNC-Koaxialkabel, 1 x USB-Datenkabel
