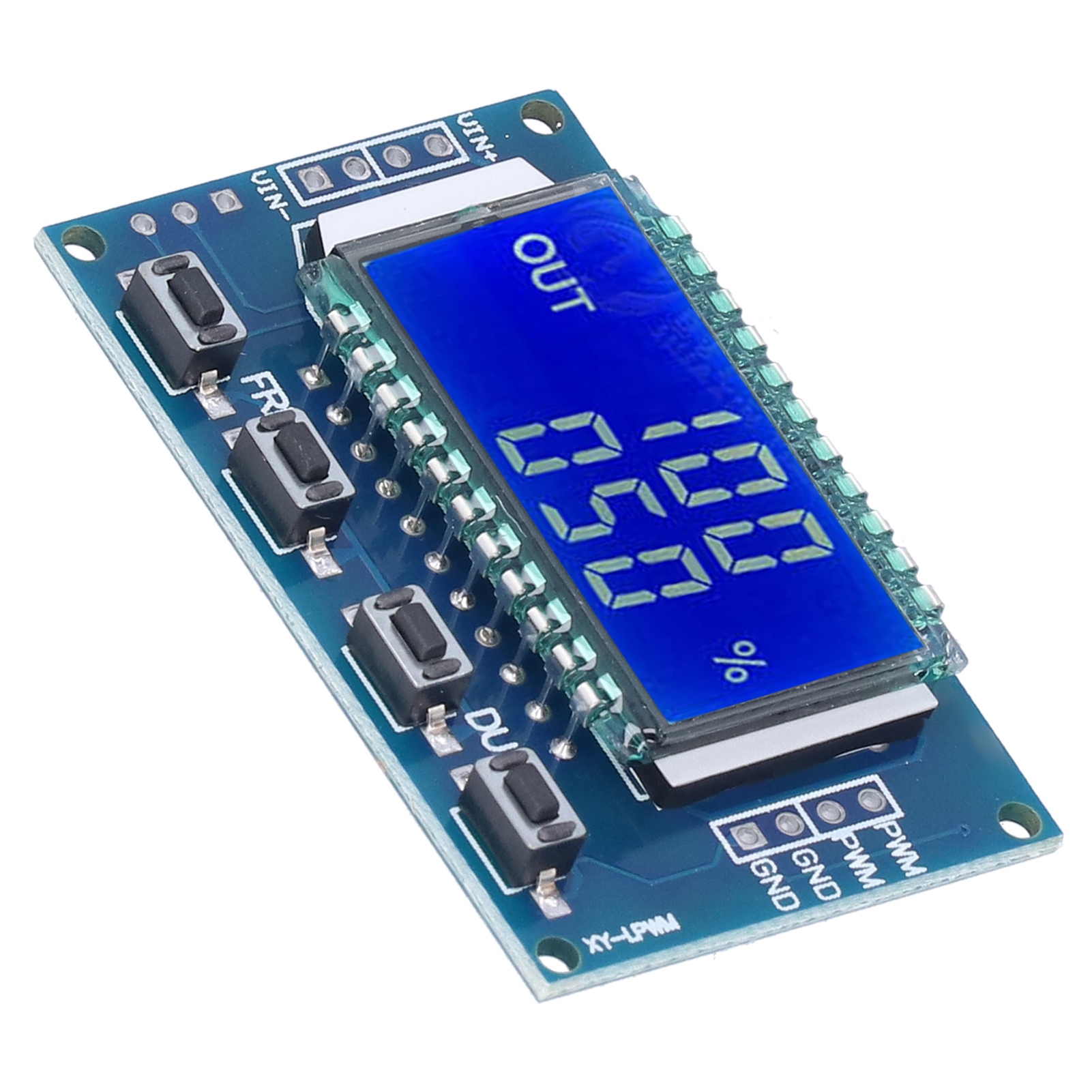

Signalgeneratormodul Pwm Pulsfrequenz Tastverhältnis Einstellbar Modul Rechteckwelle Rechteckwelle Xylpwm

1. Anwendungsbereich: Das Modul dient als Rechtecksignalgenerator zur Erzeugung von Rechtecksignalen für experimentelle Entwicklungen und zur Ansteuerung von Motortreibern. 2.Erzeugung einstellbarer Impulse: Das Modul erzeugt einstellbare Impulse für die Verwendung mit Mikrocontrollern und zugehörigen Schaltungen (z. B. PWM-Dimmung und Drehzahlregelung). 3.Einfache Bedienung: Dank PWM-Ausgang können Frequenz und Tastverhältnis separat eingestellt werden. Das Modul bietet einen großen Frequenzbereich und hohe Genauigkeit. 4.LCD-Anzeige: Frequenz und Tastverhältnis werden auf dem LCD-Display klar angezeigt. Das Modul kann über eine serielle Schnittstelle kommunizieren. Alle Einstellungen bleiben nach dem Ausschalten erhalten. 5.Vier Frequenzbereiche, automatische Umschaltung: XXX (ohne Dezimalpunkt): kleinste Einheit 1 Hz, Bereich 1 Hz ~ 999 Hz; X,XX (Hundertstellen): kleinste Einheit 0,01 kHz, Bereich 1,00 kHz ~ 9,99 kHz; XX,X (Zehnstellen): kleinste Einheit 0,1 kHz, Bereich 10,0 kHz ~ 99,9 kHz; XXX (Zehn- und Hunderterstellen): kleinste Einheit 1 kHz, Bereich 1 kHz ~ 150 kHz. Artikeltyp: Signalgeneratormodul; Material: Kunststoff. Der Frequenzbereich ist in vier Bereiche unterteilt, automatische Umschaltung: 1,XXX (ohne Dezimalpunkt): kleinste Einheit 1 Hz, Bereich 1 Hz ~ 999 Hz; 2.X.XX (Hundertstellen): kleinste Einheit 0,01 kHz, Bereich 1,00 kHz bis 9,99 kHz; 3.XX.X (Zehnstellen): kleinste Einheit 0,1 kHz, Bereich 10,0 kHz bis 99,9 kHz; 4.XXX (Zehn- und Hunderterstellen): kleinste Einheit 1 kHz, Bereich 1 kHz bis 150 kHz. Beispiel für die Frequenzanzeige: 100 bedeutet einen PWM-Ausgangsimpuls von 100 Hz; 1,01 bedeutet einen PWM-Ausgangsimpuls von 1,01 kHz; 54,1 bedeutet einen PWM-Ausgangsimpuls von 54,1 kHz; 1,2,4 bedeutet einen PWM-Ausgangsimpuls von 124 kHz. Tastverhältnisbereich: 0 bis 100 %. Alle Einstellungsparameter, Speicherung bei Stromausfall. Modulparameter: Betriebsspannung: 3,3 ~ 30 V. Frequenzbereich: 1 Hz ~ 150 kHz. Frequenzgenauigkeit: in jedem Bereich ca. 2 %. Lastkapazitätssignal: Ausgangsstrom von ca. 5 ~ 30 mA. Ausgangsamplitude: PWM-Amplitude entspricht der Versorgungsspannung. Umgebungstemperatur: -20 ~ + 70 °C. Serielle Schnittstellensteuerung (MCU-TTL-Pegel-Kommunikation). Kommunikationsstandard: 9600 bps. Datenbits: 8. Stoppbits: 1. Paritätsbit: Keines. Flusssteuerung: Keines. PWM-Frequenz „F101“: Frequenz auf 101 Hz (001–999) einstellen. „F1.05“: Frequenz auf 1,05 kHz (1,00–9,99) einstellen. „F10.5“: Frequenz auf 10,5 kHz (10,0–99,9) einstellen. „F1.0.5“: Frequenz auf 105 kHz (1.0.0–1.5.0) einstellen. 2.PWM-Tastverhältnis „DXXX“: PWM-Tastverhältnis auf XXX (001–100) einstellen. Beispiel: D050 = PWM-Tastverhältnis 50 %. 3.Eingestellte Parameter lesen: Senden Sie die Zeichenkette „read“, um die Parametereinstellungen zu lesen. Erfolgreiche Einstellung: DOWN; Fehlerhafte Einstellung: FALL. 1 x Signalgeneratormodul
