Simplefoc Hochleistungs-esp32-20a-konvertermodul Für Bürstenlose Motoren, Drahtloses Wlan Und Bluetooth

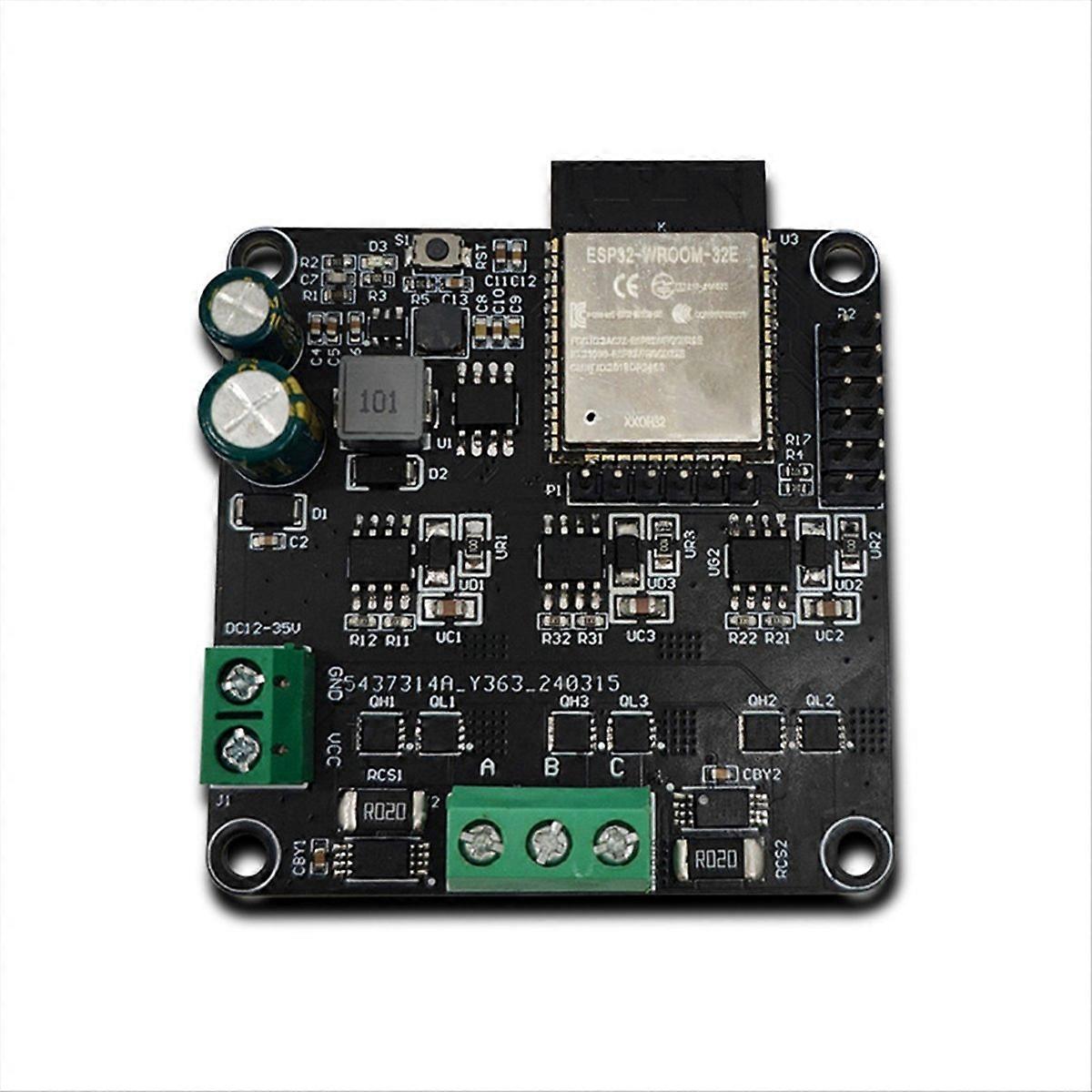

1. Die BLDC-Steuereinheit besteht aus drei IR2104-Gate-Treibern und sechs NMOS-Transistoren. Die Steuerlogik ist mit der offiziellen Simple FOC L6234PD-Lösung kompatibel. 2. Hauptsteuergerät: ESP32-WROOM-32E, Dual-Core-Mikrocontroller mit 4 MB Flash-Speicher, WLAN und Bluetooth. 3. Zwei integrierte hochpräzise INA240A2-Stromsensoren messen den Strom in Phase A. Der Inline-Abtastwiderstand in Phase B beträgt 10 mΩ (bestehend aus zwei parallelgeschalteten 20-mΩ-Widerständen). 4. Kompatibel mit magnetischen Encodern wie AS5600 und AS5047P. 5. Programmieranschluss für die ESP32-Firmware zur Weiterentwicklung vorhanden; integrierter Reset-Knopf und Betriebsanzeige; Versorgungsspannung: 12–28 V DC; maximaler Ausgangsstrom: 20 A; Schnittstelle 1: VCC, GND: 12–28 V DC-Stromversorgung. 2. ESP32-WROOM-32E: 4 MB Dual-Core-Flash-Mikrocontroller-Modul mit WLAN und Bluetooth; 3. ESP32-Reset-Taster; 4. IR2104-Halbbrücken-Gittertreiber: SD#: Aktiv hoch. SD# steuert die Ausgänge HO und LO über IN auf hoch; schaltet die Ausgänge HO und LO ab, wenn SD# niedrig ist. Steueranschluss IN: Wenn SD# aktiviert und IN hoch ist, ist der Ausgang HO hoch und der Ausgang LO niedrig; wenn IN niedrig ist, ist der Ausgang HO niedrig und der Ausgang LO hoch. 5. 30 V/30 A N-Kanal-MOSFET: Empfohlene Verwendung unter 28 V/20 A (aufgrund der Vorspannung darf der maximale Stromabtastwiderstand 20 A nicht überschreiten). 6. Hochpräziser Stromabtastverstärker INA240A2: Zur Messung des Phasenstroms in Phase A und B. 7. Stromabtastwiderstand Phase A und B: Widerstandswert 10 MΩ (zwei parallel geschaltete 20-MΩ-Widerstände, identisch mit SIMPLE FOC V2.0.4), maximaler Phasenstrom 20 A. 8. C: Schnittstelle für bürstenlose Motoren. 9. I/O-Erweiterungsport: Magnetischer Encoder, kompatibel mit 2C- und SPI-Schnittstellen (z. B. AS5600 und AS5047P). Farbe: Schwarz. Material: Leiterplatte. Lieferumfang: 1 x ES
