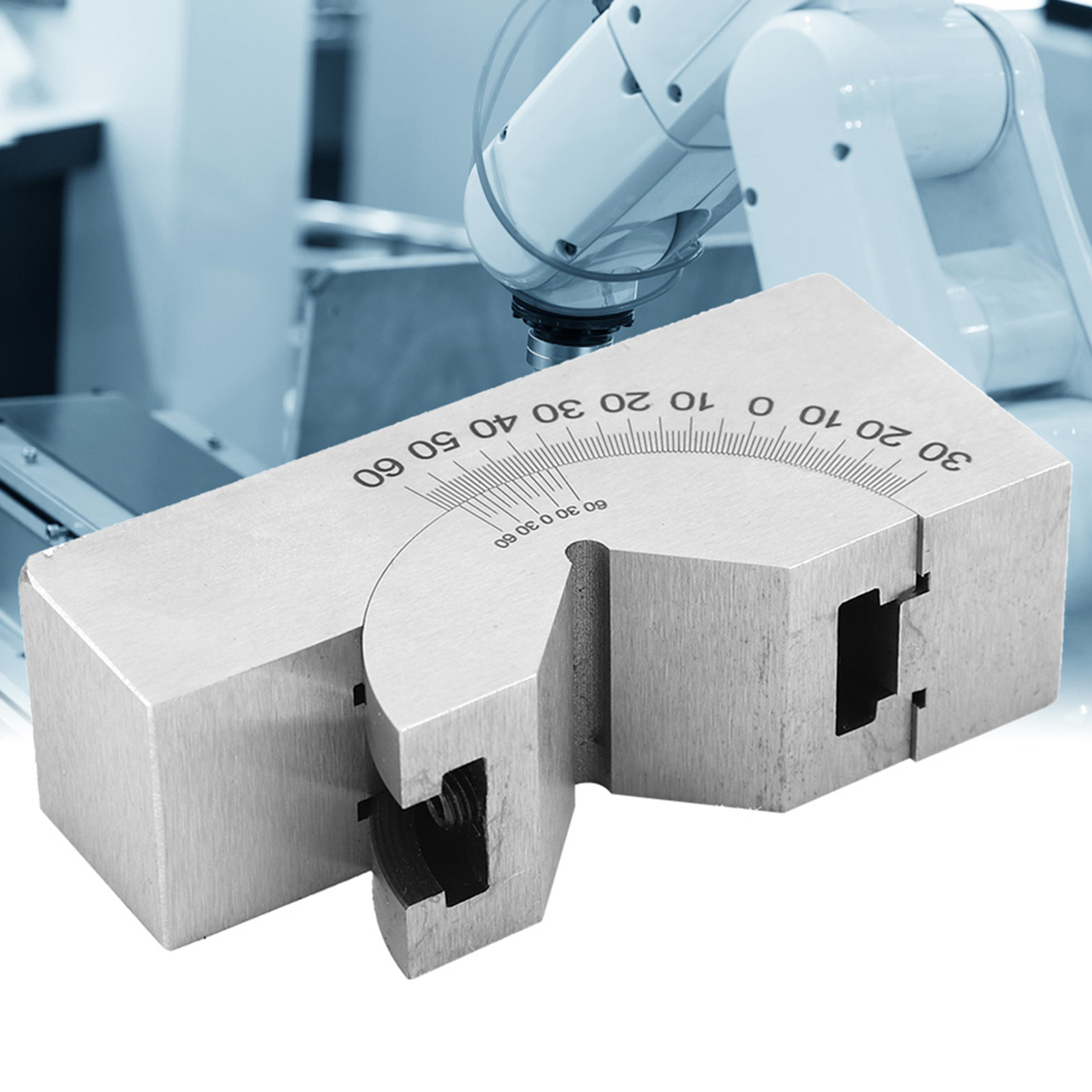

Sinusförmige Messlehre, Verstellbare Winkelmesslehre, Präzisionswinkelplatte 75x25x36ap30

Willkommen in unserem Shop! Entdecken Sie unseren V-Block mit verstellbarem Winkel, ein Präzisionswerkzeug für Profis und anspruchsvolle Hobbybastler. Hergestellt aus hochwertigem Edelstahl, ist die Oberfläche gehärtet, um Robustheit und Langlebigkeit zu gewährleisten. **Hauptmerkmale:** - Material: Hochwertiger Edelstahl, behandelt für erhöhte Festigkeit - Vielseitige Anwendung: Ideal für Fräsmaschinen, Hobelmaschinen, Bohrmaschinen, Winkelschleifer und zur Klingenverstellung. Verwendbar mit anderen Vorrichtungen oder zum Spannen von Werkstücken bei Prozessen wie dem Bearbeiten von Schrägen, dem Bohren von Winkellöchern usw. - Stufenlose Winkelverstellung: Ein Schieber zeigt stufenlos den Neigungswinkel an und wird dann mit Schrauben fixiert, um verschiedene feste Winkel zu erzeugen oder Werkstücke zu testen. - Vernickelte, rostbeständige Oberfläche: Parallelität und Rechtwinkligkeit jeder Arbeitsfläche sind auf eine Genauigkeit von 0,01 mm geschliffen. - Hohe Präzision und einfache Handhabung. **Technische Daten:** - Abmessungen: ca. 75 * 25 * 36 mm (3 * 1 * 1,4 Zoll) - Farbe: wie abgebildet **Anwendung:** 1. Lösen Sie die Schrauben und drehen Sie den V-Block mithilfe der Führung entlang der Basis, um den gewünschten Winkel zu finden. 2. Lesen Sie die Werte mithilfe des Cursorprinzips ab: Grad auf der Hauptskala (1° pro Teilung) und Minuten auf dem Cursor (10' pro Teilung). Wenn die „0“ auf dem Cursor mit der „0“ auf der Hauptskala übereinstimmt, bedeutet dies, dass Messfläche A parallel zur Bezugsebene und Fläche B senkrecht dazu verläuft. - Befindet sich die „0“ auf dem Cursor rechts von der „0“ auf der Hauptskala, lesen Sie die Grad mit der „0“ auf dem Cursor und die Minuten mit den Teilungen rechts davon ab (wie bei einem Messschieber). Dies bedeutet eine Drehung der Flächen A und B gegen den Uhrzeigersinn. - Befindet sich die „0“ des Cursors links von der „0“ der Hauptskala, lesen Sie die Gradzahl mit der „0“ des Cursors und die Minutenzahl mit den Markierungen links davon ab. Dies bedeutet eine Drehung der Flächen A und B im Uhrzeigersinn. 3. Stellen Sie den Winkel auf den Zielwert ein und ziehen Sie anschließend den V-Block und die Basis fest. **Wichtigste technische Indikatoren:** - Parallelität der Messfläche A zur Basis und Rechtwinkligkeit der Fläche B zur Referenzlinie: Wenn die „0“ des Cursors und die „0“ der Hauptskala übereinstimmen (Abweichung weniger als 3'), dürfen die beiden Enden des Nonius nicht mehr als 5' von den 11°-Markierungen der Hauptskala abweichen. Nach dem Festziehen darf die Parallelität von A zur Basis und die Rechtwinkligkeit von B zur Referenzlinie jeweils 0,01 mm nicht überschreiten. In der fixierten Position beträgt der Ablesefehler des verstellbaren Winkelmessers maximal ±10°. **Lieferumfang:** - 1 x Verstellbarer Winkelblock - 1 x Schraubenschlüssel. Dieses Werkzeug eignet sich perfekt für präzise Arbeiten und garantiert zuverlässige und reproduzierbare Ergebnisse. Erweitern Sie Ihre Ausrüstung damit und steigern Sie Ihre Produktivität und Genauigkeit.
