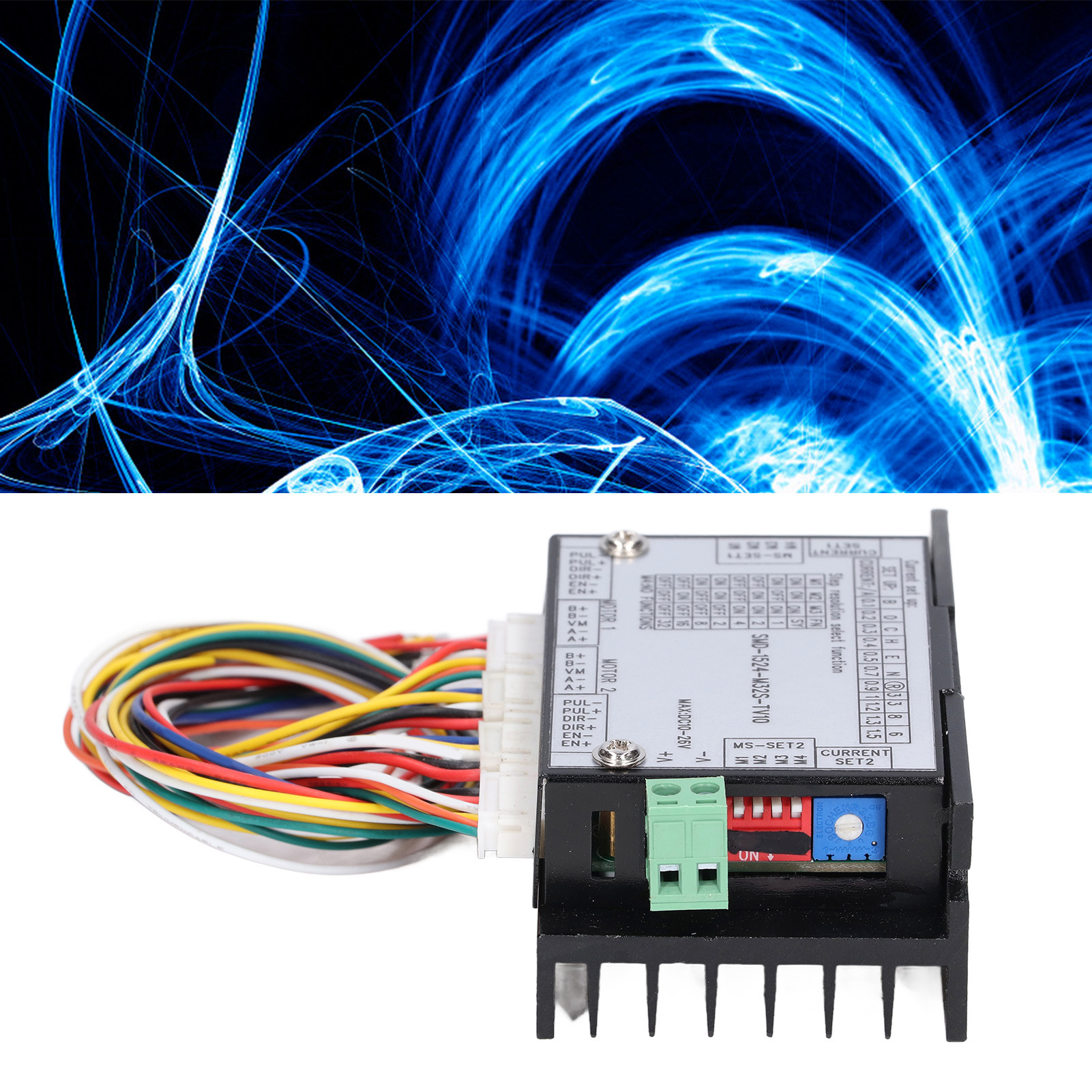

Smd-1524-m32s-tv10: 4-phasiger 5-adriger 2-in-1-unipolarer Schrittmotortreiber, Hohe Drehzahl Und Hohes Drehmoment

Willkommen in unserem Shop! Dieser Schrittmotortreiber, Modell SMD-1524-M32S-TV10, ist eine Kompletteinheit mit integriertem Treiber und Verdrahtung. Er vereint die Funktionen zweier herkömmlicher Zweiphasen-Schrittmotortreiber in einem einzigen Gehäuse, was Platz spart und die Verdrahtung vereinfacht. **Detaillierte Beschreibung:** 1. **Treiber und Verdrahtung:** Der Treiber und die Verdrahtung sind in einem Gehäuse integriert. Dadurch werden Platz und Verdrahtungsaufwand reduziert. 2. **Ansteuerung von 2 Motoren:** Der Treiber kann gleichzeitig zwei verschiedene Steuersignale (Impulse, Drehrichtung und Aktivierung) empfangen und so zwei verschiedene Motoren ohne gegenseitige Störungen ansteuern. 3. **Standardverdrahtung:** Die Motorverdrahtung erfolgt über Standard-2,54-mm-Steckverbinder. Das Flachbandkabel ist 300 mm lang und besteht aus 24AWG-Draht mit einem PH-Stecker. Die Signalverdrahtung verwendet 26AWG-Draht. 4. **Kompatible Motoren:** Die Anzahl der Mikroschritte für jeden Motor ist ein Vielfaches von 2. Dieser Treiber kann an zweiphasige Schrittmotoren der Typen 57, 42, 39, 28, 24 usw. mit einem Strom von weniger als 2 A angepasst werden. 5. **Breites Anwendungsgebiet:** Weit verbreitet in Automatisierungsanlagen wie 3D-Druckern, Graviermaschinen, Lasermaschinen, Verpackungsmaschinen, automatisierten Produktionslinien usw. **Technische Daten:** * **Produkttyp:** Schrittmotortreiber * **Modell:** SMD-1524-M32S-TV10 * **Spezifikation:** Einpolig, 4-phasig, 5-adrig * **Ansprechgeschwindigkeit:** 100 kHz * **Betriebstemperatur:** 0–50 °C * **Betriebsfeuchtigkeit:** 40–90 % rF * **Eingangsspannung:** 10–26 V DC * **Eingangsstrom:** > 5 A * **Zulässige Eingangsspannungswelligkeit:** ≤ 50 mV **Verdrahtungshinweise:** 1. **Verdrahtungsmethode:** * **GND:** Erdungsdraht der Gleichstromversorgung * **+V:** Pluspol der Gleichstromversorgung, Bereich 10 V–26 V, empfohlener Wert +24 V DC * **A+, A-:** Spule der Motorphase A * **B+, B-:** Spule der Motorphase B * **VM:** Stromanschluss der Motorspule, in Durchlassrichtung an den V+-Anschluss angeschlossen 2. **Funktion der Steuersignalschnittstellen:** * **PUL+(+5 V) PUL-(PUL):** Impulssteuersignal. Die steigende Flanke des Impulses ist aktiv. PUL ist 4–5 V hoch und 0–0,5 V niedrig. Für eine zuverlässige Reaktion auf Impulssignale sollte die Impulsbreite größer als 1,2 µs sein. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich: 12 V: 1 kΩ, 0,25 W; 24 V: 2 Ω, 0,5 %. * **DIR+(+5 V) DIR-(DIR):** Richtungssignal. Signal mit hohem/niedrigem Pegel. Um eine zuverlässige Motorkommutierung zu gewährleisten, muss das Richtungssignal mindestens 5 µs vor dem Impulssignal angelegt werden. Die anfängliche Drehrichtung des Motors hängt von der Motorverdrahtung ab; durch Umkehrung einer Phasenwicklung (z. B. Vertauschen von A+ und A-) kann die anfängliche Drehrichtung des Motors geändert werden. DIR-: hoher Pegel 4–5 V, niedriger Pegel 0–0,5 V; 12 V mit einem 1-kΩ-Widerstand, 0,25 W; 24 V mit einem 2-Ω-Widerstand, 0,5 W. * **ENA+(+5V) ENA-(ENA):** Freigabesignal. Dieses Eingangssignal dient zum Ein- und Ausschalten des Motors. Wenn ENA+ an +5 V angeschlossen und ENA- auf LOW-Pegel ist (oder der interne Optokoppler aktiviert ist), unterbricht der Treiber den Stromfluss zu jeder Phase des Motors und versetzt ihn in den Leerlauf. Schrittimpulse werden in diesem Zustand nicht verarbeitet. Wird diese Funktion nicht benötigt, kann der Freigabesignalanschluss offen bleiben. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich: 12 V: 1 kΩ, 0,25 W; 24 V: 2 Ω, 0,5 %. **Lieferumfang:** 1 x Schrittmotortreiber
