Sockel Für 1000-v-gleichstrom-überspannungsableiter Zum Schutz Elektrischer Anlagen

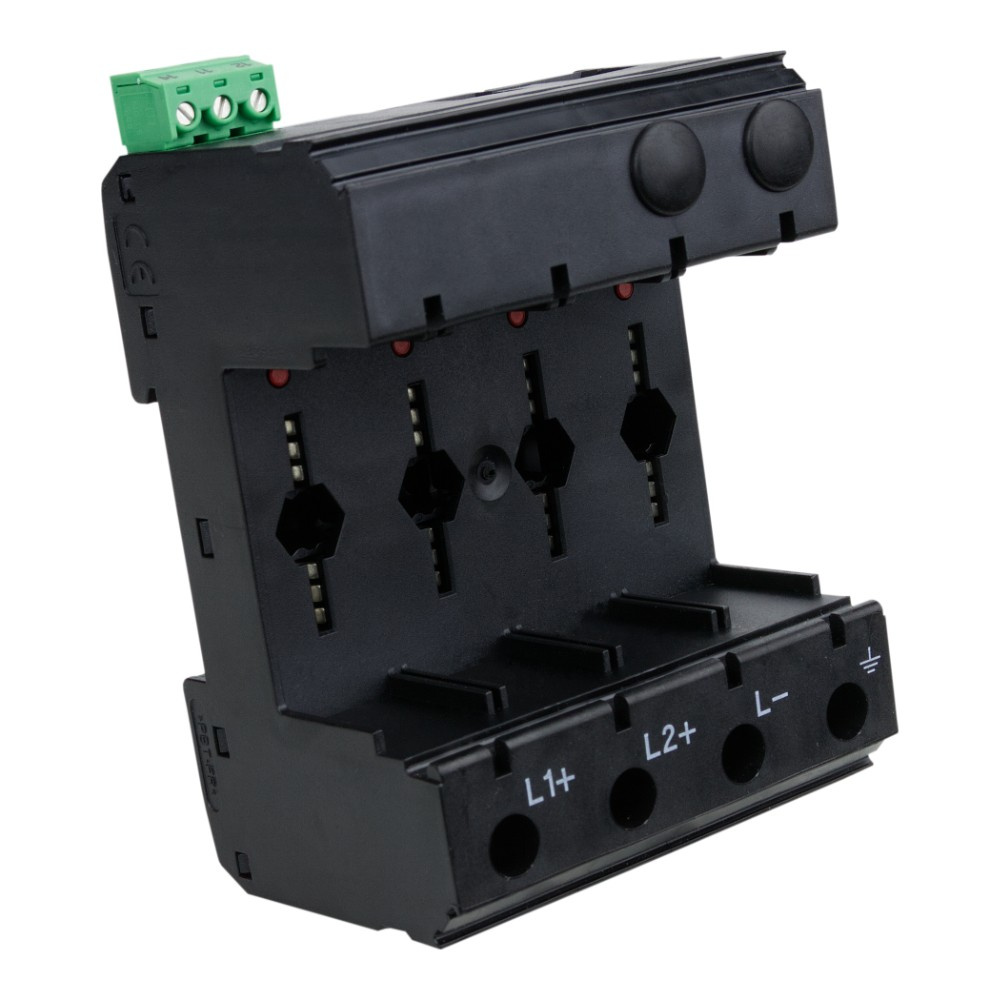

Sockel für Überspannungsableiter Phoenix Contact VAL-MS 3+V-BE-FM/10 Sockel für Überspannungsschutzgeräte, für isolierte 1000-V-DC-Spannungssysteme, für DIN-Schienenmontage, 4-poliger Sockel mit Fernmeldekontakt, zum Schutz von zwei parallelen Strängen/MPP-Trackern. Das Gerät ist für den berührungsgeschützten Einbau in einem Gehäuse ausgelegt. Zwischen aktiven und geerdeten Teilen muss an den Seiten und im Anschlussbereich ein Abstand von mindestens 8 mm eingehalten werden. Abmessungen Höhe 98,7 mm Breite 71,2 mm Tiefe 51,5 mm Bildzeichnung Anzahl der Pins 4 Umweltbedingungen Schutzart IP20 (wenn alle 4 Pins eingesteckt sind) -40 °C ... 80 °C -40 °C ... 80 °C Höhe ≤ 3000 m (m über dem Meeresspiegel (über dem normalen Nullpunkt)) Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % Schocks (Operation) 25 g (Halbsinuswelle / 11 ms / 3x X,Y,Z) Vibration (Arbeit) 5g (10-500 Hz / 2,5 h / XYZ) Allgemeine Informationen IEC-Testklasse PV I / II PV T1 T2 EN Type T1 / T2 SPD-Fehlerprozedur OCM (Behandlung von Verbindungsfehlern) Maximale Dauerbetriebsspannung ucpv 1170 V DC Verbindungseinrichtung Y-Konfiguration Montageort Innenräume Montageort des Trennschalters Intern Schutzschienen (L+) - (L-) (L+) - PE (L-) - PE Montageart 35-mm-DIN-Schiene Farbe Tiefschwarz RAL 9005 Gehäusematerial PBT Grad der Verschmutzung 2 Abstand zu aktiven und geerdeten Teilen 8 mm UL 94 Entflammbarkeitsklasse V-0 Konstruktion Ständer, DIN-Schienenmontage Anzahl der Pole 3 Nachricht: Überspannungsschutz beschädigt über Fernsignalisierungskontakt Schutzlayout bekannt. Laststrom IL 80 A Fernanzeige / -signalisierung Verbindungsfunktion 5V AC ... 250V AC 30V DC 5 mA AC ... 750 mA AC 1 A DC Verbindungstyp Steck-/Schraubverbindung über Combicon-Steckverbinder Schraubengewinde M2 Anzugsmoment 0,25 Nm Länge der entfernten Isolierung 7 mm Länge der entfernten Isolierung 7 mm Schlauchquerschnitt 0,14 mm² ... 1,5 mm² Querschnitt eines starren Kanals 0,14 mm² ... 1,5 mm² 28 ... 16 Verbindungsdaten Verbindungstyp Schraubverbindung Schraubengewinde M5 Anzugsmoment 3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) Länge der entfernten Isolierung 16 mm 1,5 mm² ... 25 mm² Querschnitt eines starren Kanals 1,5 mm² ... 35 mm² 15 ... 2 Verbindungstyp Gabel. Kabelende 1,5 mm² ... 16 mm² Standards, Vorschriften und Klassifizierungen Normen/Vorschriften EN 50539-11 2013 Standards/Regulations eCl@ss, etim, unspsc China RoHS Vorgesehene Nutzungsdauer (efup): 50 Jahre final information Herstellerkennzeichnung 2908679 Produzent Phoenix Kontakt EAN 4055626321431
