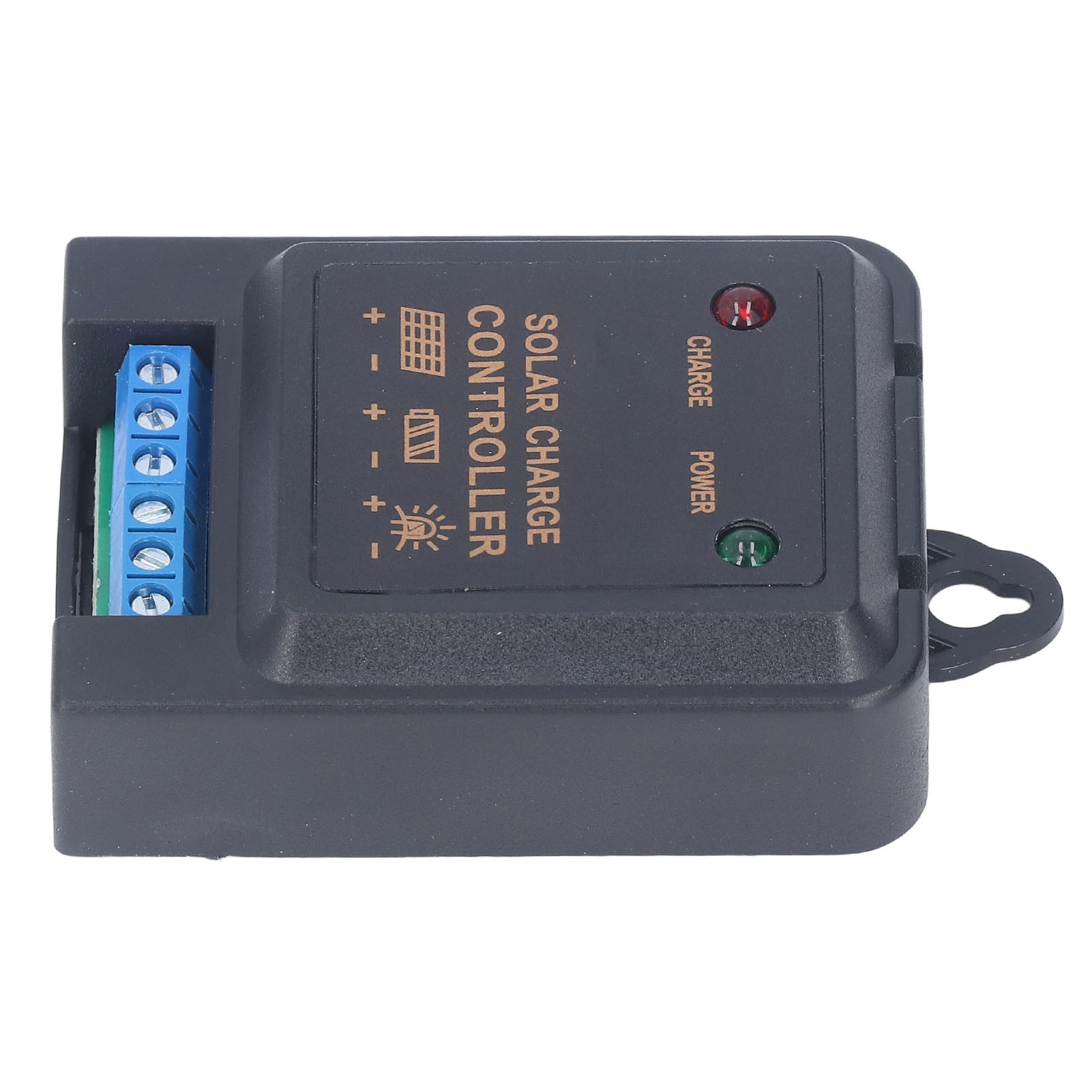

Solar-laderegler-panel, Batterieentladeregler 6v/12v 3a Für Lampen

1. Intelligente Steuerung: Dieser Solarladeregler ermöglicht die Steuerung von Licht, Zeit und Geschäftsanwendungen und ist äußerst zuverlässig. 2.Sicheres Laden: Verfügt über einen 3-stufigen PWM-Lademodus mit Schnellladung, Ausgleichsladung und Erhaltungsladung. 3.Hohe Sicherheit: Bietet Schutz vor Überladung, Tiefentladung, Überstrom, Kurzschluss und Verpolung. 4.Optimale Kompatibilität: Ideal für 6-V- und 12-V-Batteriesysteme. Der Laderegler ist in Ausführungen für Haushalte und Straßenlaternen erhältlich. 5.Einfache Installation: Dank seines geringen Gewichts und seiner kompakten Größe ist die Installation sehr einfach. Artikeltyp: Solarladeregler Modell: JC0603 Material: ABS Anwendung: Steuerung von Solarladung und -entladung. Nennspannung: 6 V oder 12 V. Schnellladespannung: 7,4 V oder 14,8 V. Ausgleichsladespannung: 7,25 V oder 14,5 V. Erhaltungsladespannung: 6,85 V oder 13,7 V. Unterspannungsschutz: 5,4 V oder 10,8 V. Spannungsabfallwiederherstellung: 6,5 V oder 13 V. Leerlaufstrom: ≤ 6 mA. Spannungsabfall im Ladekreis: ≤ 0,2 V. Spannungsabfall im Entladekreis: ≤ 0,1 V. Maximaler Ladestrom: 3 A. Maximaler Laststrom: 3 A. Controller-Schutz: Überlastschutz, Verpolungsschutz, Tiefentladeschutz, Überladeschutz, Kurzschlussschutz usw. Ladeverfahren: PWM-Regelung. Regensteuerung: Warten, bis Regenwasser aus dem Waschbecken in die Regensteuerungsleitung eingedrungen ist. Betriebshöhe: ≤ 5500 m, über 2000 m ist eine Reduzierung des Stromverbrauchs erforderlich. Betriebstemperatur: -20 °C bis 55 °C. LED-Statusanzeige: Laden geschlossen: Nachts oder wenn die Batterie nicht angeschlossen ist. Dauerhaft an: Batterie im Ausgleichsladezustand. Grüne LED an: Normaler Controller-Ausgang. Grüne LED aus: Controller-Ausgangsschutz. Anleitung: 1. Installationsumgebung: An einem trockenen und gut belüfteten Ort installieren. 2.Verdrahtung: A. Batterie: Pluspol links. Korrekte Verbindung sicherstellen. B. Batterieplatine anschließen: Pluspol links. Korrekte Verbindung, Ladeanzeige leuchtet, Ladevorgang gestartet. Andernfalls Verdrahtung prüfen. C. Lichtquelle anschließen: Glühbirne und Pluspol links. Korrekte Verbindung, Glühbirne leuchtet. Straßenlaternen schalten sich bei längerer Auszeit aufgrund von Unter- oder Überspannung aus. Andernfalls Verdrahtung prüfen. D. Regensensorleitung anschließen: Regensensorleitung an den Abfluss über der Lampe anschließen und Funktion prüfen. Regensensorleitung darf maximal 1 Meter lang sein. Längere Leitungen beeinträchtigen die Empfindlichkeit. Hinweis: Die oben genannten Schritte müssen in der angegebenen Reihenfolge ausgeführt werden, sonst wird der Controller beschädigt. 3.Der Controller verfügt über einen DIP-Schalter mit 8421 Zeitschaltcodes. Daher muss das Gehäuse zum Betrieb geöffnet werden. Nach dem Öffnen ist der DIP-Schalter sichtbar. Die Bedienung ist wie folgt: Die DIP-Schalter 1234 entsprechen den Zeitschaltcodes 8421: A. Um die Beleuchtung auf 6 Stunden einzustellen, drehen Sie die entsprechenden Schalter 2 und 3 nach oben. Die LED-Beleuchtung soll dann 6 Stunden lang nachts leuchten. Um beispielsweise 11 Stunden einzustellen, drehen Sie die entsprechenden Schalter 8, 2 und 1 nach oben. B. Wenn alle Schalter 8421 nach oben gedreht werden, ist die Beleuchtung standardmäßig auf volle Leistung eingestellt. C. Wenn alle Schalter 8421 nach unten gedreht werden, ist die Beleuchtung standardmäßig auf Benutzereinstellungen eingestellt und die Last wird 24 Stunden lang mit Strom versorgt. Lieferumfang: 1 x Solarladeregler
