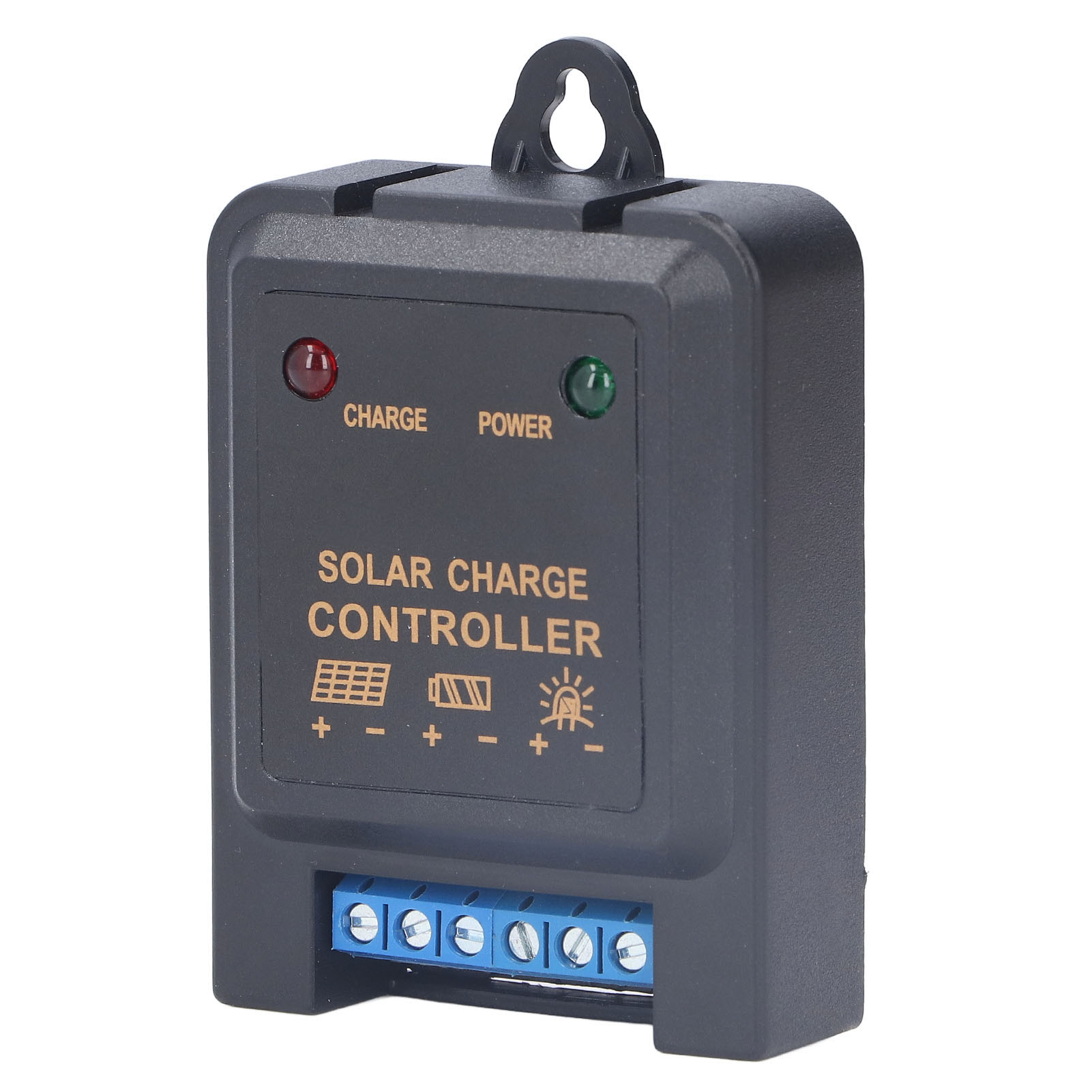

Solarladeregler, 6v/12v 3a Batterieentladeregler Für Lampen

1. Intelligente Steuerung: Dieser Solarladeregler optimiert Helligkeit, Nutzungsdauer, Stromverbrauch und weitere Funktionen für maximale Zuverlässigkeit. 2. Sicheres Laden: Drei PWM-Lademodi (Pulsweitenmodulation) stehen zur Verfügung: Schnellladung, Ausgleichsladung und Erhaltungsladung. 3. Erhöhte Sicherheit: Schutzfunktionen gegen Überladung, Tiefentladung, Überstrom, Kurzschlüsse und Verpolung sind integriert. 4. Optimale Kompatibilität: Ideal für 6-V- und 12-V-Batteriesysteme. Erhältlich in Ausführungen für Haus- und Straßenbeleuchtung. 5. Einfache Installation: Leicht und kompakt – die Installation ist kinderleicht. Produkttyp: Solarladeregler. Modell: JC0603. Material: ABS. Anwendung: Steuerung von Solarladung und -entladung. Nennspannung: 6 V oder 12 V. Schnellladespannung: 7,4 V oder 14,8 V. Ausgleichsladespannung: 7,25 V oder 14,5 V. Erhaltungsspannung: 6,85 V oder 13,7 V. Unterspannungsschutz: 5,4 V oder 10,8 V. Unterspannungswiederherstellung: 6,5 V oder 13 V. Leerlaufstrom: ≤ 6 mA. Spannungsabfall im Ladekreis: ≤ 0,2 V. Spannungsabfall im Entladekreis: ≤ 0,1 V. Maximaler Ladestrom: 3 A. Schutzfunktionen des Controllers: Schutz vor Überlastung, Verpolung, Tiefentladung, Kurzschluss und Überlastung. Ladeverfahren: PWM-Regelung. Regenschutz: Warten, bis Regenwasser in den vorgesehenen Stromkreis eingedrungen ist. Betriebshöhe: ≤ 5.500 m; oberhalb von 2.000 m den Energieverbrauch reduzieren. Betriebstemperatur: -20 °C bis 55 °C LED STATUS FUNKTION LADEN GESCHLOSSEN Nachts oder wenn die Batterie nicht angeschlossen ist. IMMER AN Batterie wird geladen oder ausgeglichen. NETZTEIL GRÜNE ANZEIGE EIN Normaler Controller-Ausgang. GRÜNE ANZEIGE AUS Controller-Ausgangsschutz. Bedienungsanleitung: 1. Installationsumgebung: An einem trockenen und gut belüfteten Ort installieren. 2. Verdrahtung: A. Batterie, Pluspol links, auf korrekten Anschluss prüfen. B. Batterieplatine anschließen, Pluspol links. Bei korrektem Anschluss leuchtet die Ladeanzeige und der Ladevorgang beginnt. Andernfalls die Verkabelung prüfen. C. Leuchtmittel wieder anschließen, Pluspol links. Bei korrektem Anschluss leuchtet das Leuchtmittel. Bei längeren Ausschaltzeiten der Straßenlaterne können Spannungsspitzen und -unterspannungen auftreten. Andernfalls die Verkabelung prüfen. D. Regensensorkabel an die Steckdose über der Straßenlaterne anschließen und Funktion prüfen. Das Kabel sollte maximal einen Meter lang sein. Zu langes Kabel beeinträchtigt die Empfindlichkeit des Regensensors. Je kürzer das Kabel, desto empfindlicher der Regensensor. Hinweis: Die oben genannten Schritte müssen in der angegebenen Reihenfolge ausgeführt werden, da sonst der Controller beschädigt wird. 3. Der Controller verfügt über einen DIP-Schalter mit 8421 Timer-Codes. Daher muss der Benutzer das Gehäuse regelmäßig öffnen, um die Einstellungen anzupassen. Nach dem Öffnen des Gehäuses ist der DIP-Schalter sichtbar. Seine Funktionsweise ist wie folgt: Die DIP-Schalter 1234 entsprechen der Timerdauer, 8421 der Dauer: A. Um die Dauer auf 6 Stunden einzustellen, drehen Sie einfach die Potentiometer 2 und 3 so, dass die LED nachts 6 Stunden lang leuchtet. Soll die Dauer beispielsweise 11 Stunden betragen, geben Sie die entsprechenden Codes 8, 2 und 1 ein. Dadurch können Sie die LED-Beleuchtung so programmieren, dass sie nachts 11 Stunden lang leuchtet. B. Wenn der Benutzer alle Codes (8421) eingibt, wechselt der Controller in den vollständigen Lichtsteuerungsmodus. C. Wenn der Benutzer alle Codes (8421) eingibt, kehrt der Controller in den benutzerdefinierten Betriebsmodus zurück, und die Last ist rund um die Uhr in Betrieb. 1 x Solarladeregler
