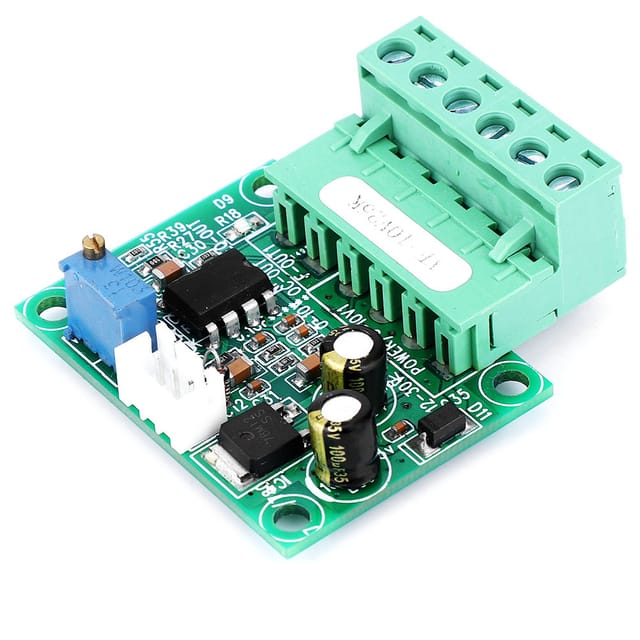

Spannungs-frequenz-umwandlungsmodul Vf-10v-25khz V/f 0-10v Bis 0-25khz Für Industrielle Sps-steuerung

Willkommen in unserem Shop! Entdecken Sie unser Spannungs-Frequenz-Wandlermodul VF-10V25KHz – ein hochwertiges elektronisches Bauteil, das ein zur Eingangsspannung proportionales Frequenzsignal erzeugt. Dieses vielseitige Modul eignet sich ideal für diverse Steuerungs- und Regelungsanwendungen. Hauptmerkmale: Das Modul regelt die erzeugte Frequenz in Abhängigkeit von der Eingangsspannung. Die Ausgangsfrequenz variiert proportional zur Eingangsspannung. Das Netzteil ist verpolungssicher. Eine Kontrollleuchte leuchtet beim Einschalten auf. Hochwertige Materialien gewährleisten die Langlebigkeit des Produkts. Detaillierte Spezifikationen: Zustand: 100 % neu; Artikeltyp: Spannungs-Frequenz-Wandlermodul; Modell: VF-10V25KHz; Eingangsspannungsbereich: 0–10 V DC; Versorgungsspannungsbereich: 12–30 V DC (15–24 V DC empfohlen). Bei einer Eingangsspannung von 12 V darf die Versorgungsspannung nicht 12 V DC betragen; es sind mindestens 15 V DC erforderlich. Für eine 24-V-Spannung muss die Stromversorgung 24 V DC liefern. Benötigter Strom der Stromversorgung: größer als 30 mA Montage: 4 Löcher für M3-Schrauben Abmessungen: ca. 4,7 x 4,5 x 1,7 cm (1,9 x 1,8 x 0,7 Zoll) Lieferumfang: 1 x Spannungs-Frequenz-Wandlermodul Bedienungs- und Verdrahtungshinweise: Auf der Oberseite des Moduls befinden sich aufgedruckte Markierungen. Die Verdrahtung erfolgt gemäß dieser Kennzeichnung: 0–10 V: Analoges Spannungssignal am Pluspol. GND: Gemeinsame Masse. 12–30 V: Positiver Stromversorgungseingang. GND: Masseanschluss der Stromversorgung. OC-OUT: Open-Collector-Ausgang (zur Verwendung mit einem Treiber). FREQ-OUT: Frequenzausgang (Standard-Frequenzausgang). Es stehen zwei unabhängige Ausgänge zur Verfügung: OC-OUT ist vom NPN-Typ und FREQ-OUT vom IC-Typ. Der gemeinsame Kathodenanschluss wird mit dem negativen Masseanschluss (GND) der Stromversorgung verbunden. Bei einer Verdrahtung mit gemeinsamer Anode an die Stromversorgung muss für eine Spannung von 13–24 V ein 2,7 kΩ-Widerstand in Reihe geschaltet werden. Bei einer Verdrahtung mit gemeinsamer Anode an eine 12-V-Stromversorgung wird ein 330 Ω-Widerstand in Reihe geschaltet. Beispiel für den linearen Zusammenhang zwischen Spannung und Frequenz: 1 V entspricht 2500 Hz, 5 V entspricht 12,5 kHz, 10 V entspricht 25 kHz.
