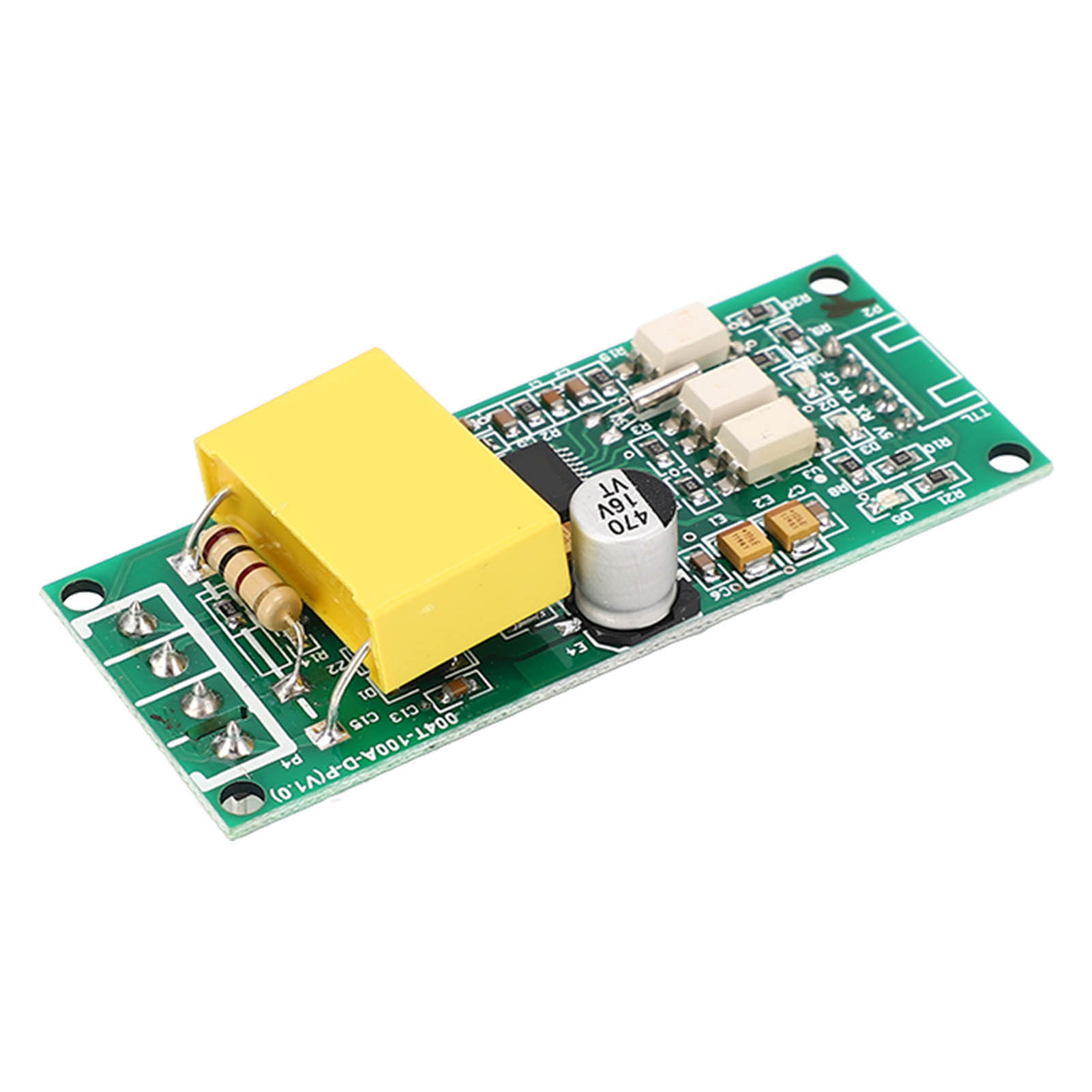

Spannungs-, Strom- Und Frequenzmessgerätmodul, Monitorplatine Mit Ttl-seriellanschluss, Präzise Leistungsmessung Für Diy-elektronik.

Willkommen in unserem Shop! Entdecken Sie unser Leistungsmessmodul, ein hochpräzises Gerät zur Überwachung und Analyse wichtiger elektrischer Parameter in Ihren Anlagen. Dieses Modul eignet sich ideal für industrielle, private und Heimwerkeranwendungen und bietet fortschrittliche Funktionen sowie außergewöhnliche Zuverlässigkeit. **Detaillierte technische Daten:** - **Spannung**: Messbereich 80–260 V, Auflösung 0,1 V, Genauigkeit 0,5 %. - **Strom**: Messbereich 0–100 A, Anlaufstrom 0,02 A, Auflösung 0,001 A, Genauigkeit 0,5 %. - **Wirkleistung**: Messbereich 0–23 kW, Anlaufleistung 0,4 W, Auflösung 0,1 W. Anzeige mit einer Nachkommastelle für Werte unter 1000 W (z. B. 999,9 W) und als ganze Zahl für Werte ab 1000 W (z. B. 1000 W). **Leistungsfaktor:** Messbereich 0,00 bis 1,00, Auflösung 0,01, Genauigkeit 1 %. **Frequenz:** Messbereich 45 Hz bis 65 Hz, Auflösung 0,1 Hz, Genauigkeit 0,5 %. **Wirkenergie:** Messbereich 0 bis 9999,99 kWh, Auflösung 1 Wh, Genauigkeit 0,5 %. Anzeige in Wh für Werte unter 10 kWh (z. B. 9999 Wh) und in kWh für Werte ab 10 kWh (z. B. 9999,99 kWh). Software-Reset. **Kommunikationsprotokolle:** - **Physikalische Schicht:** UART-zu-TTL-Schnittstelle, 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. - **Anwendungsschicht:** RTU-Protokoll. Unterstützte Funktionscodes: 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x06 (Einzelregister schreiben), 0x41 (Kalibrierung, nur intern, feste Adresse 0xF8), 0x42 (Power-Reset). - **Standardeinstellungen:** 16-stelliges Passwort nach Funktionscode: 0x372 1. Slave-Adressen: 0x01 bis 0xF7, wobei 0x00 die Broadcast-Adresse ist (keine Antwort erforderlich). Adresse 0xF8 ist für eine Single-Slave-Umgebung und für die Kalibrierung reserviert. **CRC-Prüfsumme:** 16-Bit-Format, Polynom X16+X15+X2+1, Berechnungswert 0xA00.1. Die CRC-Prüfsumme umfasst alle Bytes des Datenrahmens außer dem CRC-Wert selbst. **Zusätzliche Funktionen:** Alarm bei Überspannung der Wirkleistung mit einstellbarem Schwellenwert. Sobald die gemessene Leistung den definierten Schwellenwert überschreitet, wird der Alarm ausgelöst. **Lieferumfang:** 1 x Leistungsmessmodul, 1 x Stromwandler (CT), 1 x Benutzerhandbuch. Dieses Modul besteht aus einer hochwertigen Leiterplatte und gewährleistet optimale Langlebigkeit und Stabilität. Ideal für Energiemonitoring, Lastmanagement und Hausautomatisierungsprojekte. Bestellen Sie jetzt für präzises und zuverlässiges Energiemonitoring!
