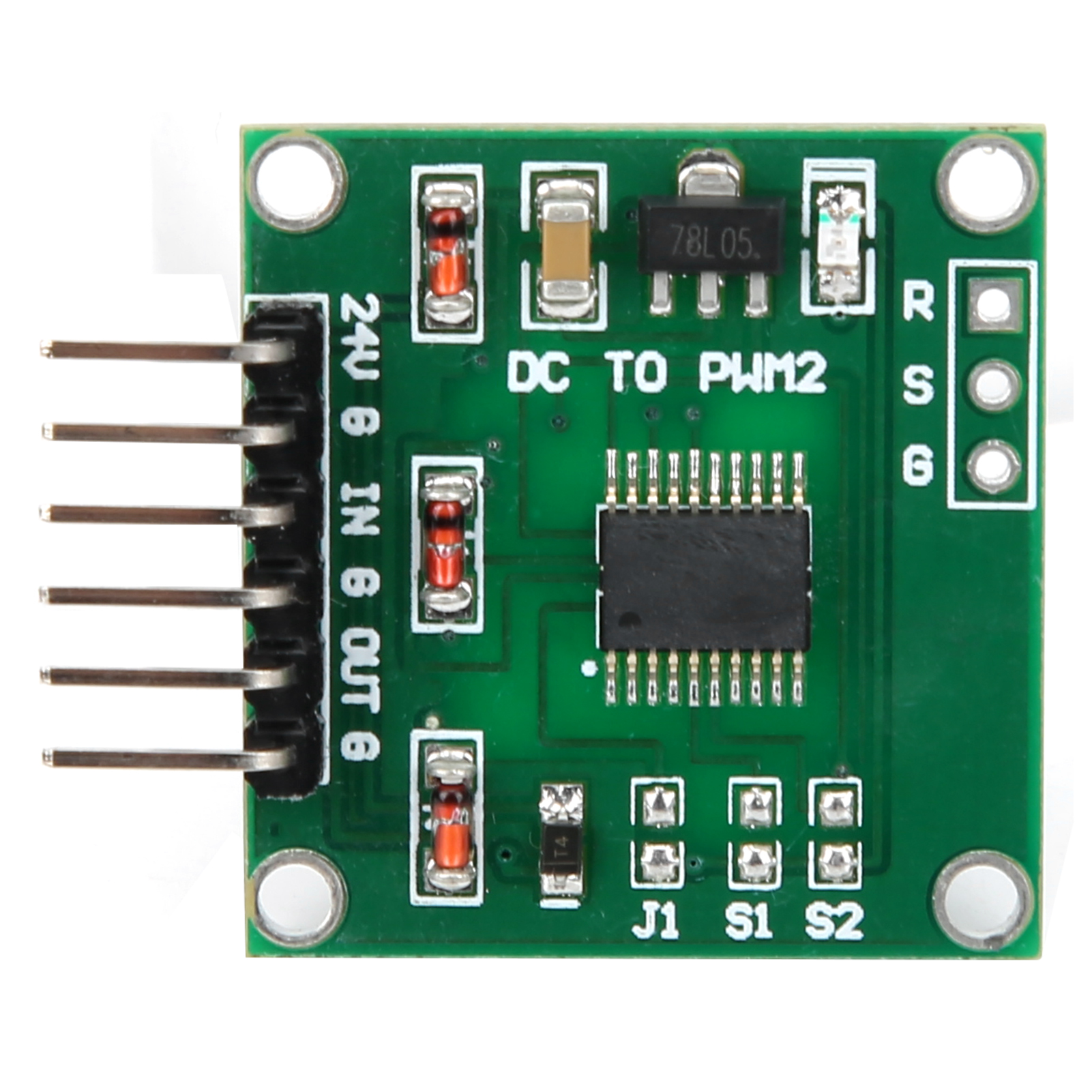

Spannungs-zu-pwm-sendermodul, Lineare Wandlerplatine, 0–5 V, 0–10 V, Für Schaltschränke

1. Verwendet Kontakte aus Silberlegierung für bessere elektrische Leitfähigkeit und schnellere Reaktionszeit. 2. Die Spannung von 0–5 V/0–10 V kann in ein PWM-Signal mit einem Tastverhältnis von 0–100 % umgewandelt werden. 3. Der Signalausgangsfrequenzbereich beträgt 1 kHz/8 kHz und eignet sich für die Datenerfassung aus der Ferne und die Gerätesteuerung. 4. Die Spannungs-zu-PWM-Wandlerplatine ist langlebig, robust und bietet eine stabile Leistung. 5. Das Sendermodul ist kompakt, einfach zu installieren und leicht zu bedienen. Artikeltyp: Spannungs-zu-PWM-Sendermodul; Material: Leiterplatte; Versorgungsspannung: 9–24 V; Eingangsspannungsbereich: 0,00–5,00 V/0,00–10,00 V; Signalausgangsfrequenzbereich: 1 kHz/8 kHz; Signalausgangs-Tastverhältnisbereich: 0–100 %; Eingangsmodus: J1-Anschlusspad auf der Leiterplatte: offener Stromkreis (0–5 V). Kurzschluss (0–10 V), standardmäßig offener Stromkreis. Ausgangsmodus: S1-Anschlusspad auf der Leiterplatte: offener Stromkreis (1 kHz); Kurzschluss (8 kHz), standardmäßig offener Stromkreis. Ansteuermodus: Open-Collector-NPN-Ansteuerung, maximaler Strom 200 mA, externer Spannungsbereich 1–30 V. Modulschnittstelle: 24 V: Pluspol der Stromversorgung (9–24 V). G: Masseanschluss. IN: Pluspol des Signaleingangs. G: Minuspol des Signaleingangs. OUT: Signalausgang (1 kHz/8 kHz). G: Masseanschluss. Eingangsspannungsauswahl: J1-Anschlusspad. Offener Stromkreis: Eingangsimpuls (0,00–5,00 V) entsprechend einem Tastverhältnis von 0–100 %. Kurzschluss: Eingangsimpuls (0,00–10,00 V) entsprechend einem Tastverhältnis von 0–100 %. Ausgangsfrequenzauswahl: S1-Anschlusspad. Offener Stromkreis: Ausgangsimpuls 1 kHz. Kurzschluss: Ausgangsimpuls 8 kHz. 1 x Spannungs-zu-PWM-Modul.
