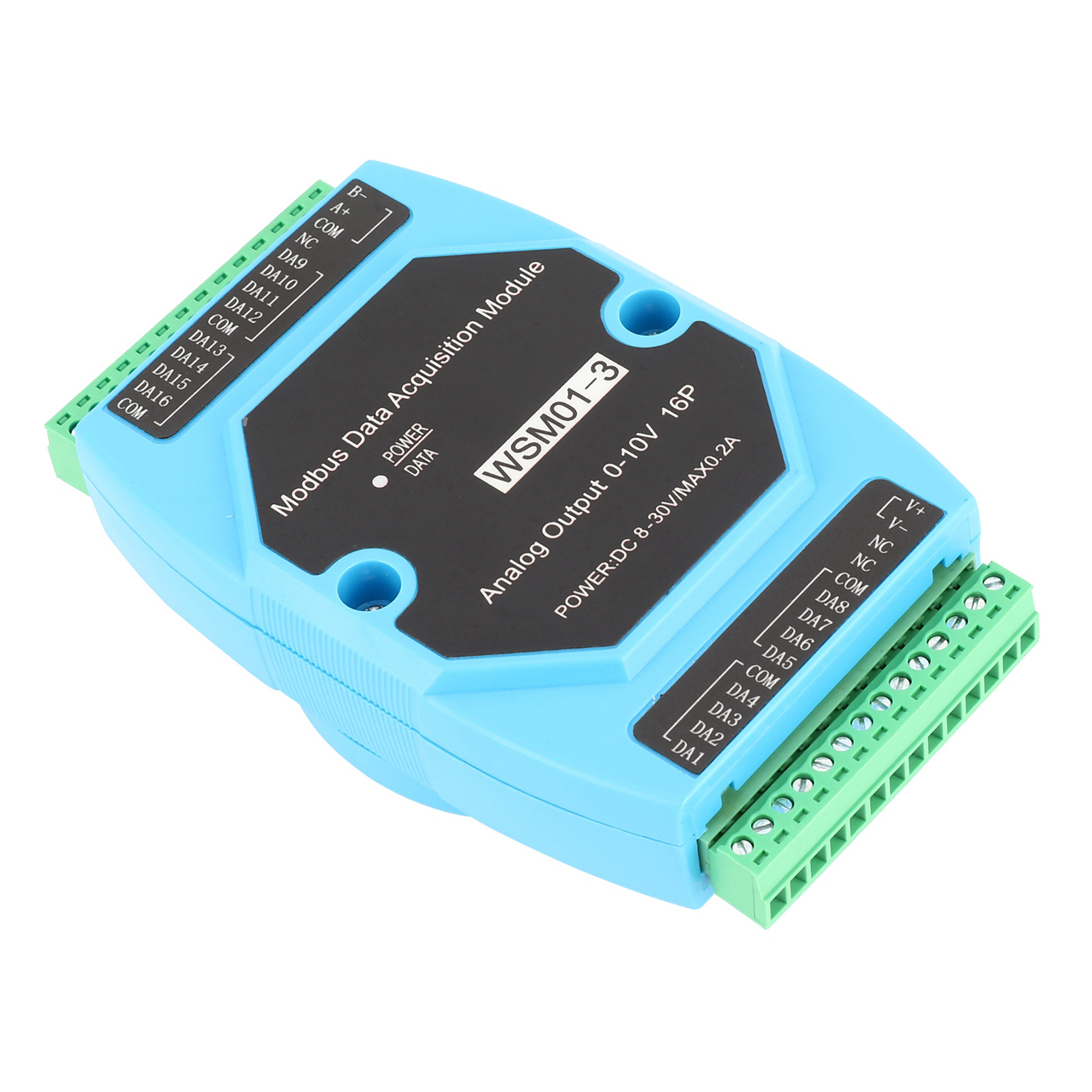

Spannungserfassungs-ausgangsmodul Für Die Geräteüberwachung 16da 0-10v 1818200 Wsm01-3

1. 16 Kanäle analoger Spannungsausgabe, kann mit dem Hostsystem zur Erfassung digitaler Werte nach Spannungssignalwandlung verwendet werden. 2. Die Anfangsspannung des analogen Ausgangs beträgt 0 V, der Ausgabebereich 0–10 V ±5 %. Langlebig und stabil. 3. Die anfängliche Baudrate beträgt 9600, die Stationsnummer 01. Baudrate und Stationsnummer können per Anleitung angepasst werden. 4. Häufige Anwendungsbereiche: Industrie, Anlagenüberwachung, Umweltüberwachung usw. 5. Hochwertige Materialien gewährleisten Langlebigkeit und Stabilität. Artikeltyp: Spannungserfassungs-Ausgangsmodul. Material: Technischer Kunststoff. Versorgungsspannung (V): DC 8–30. Maximaler Betriebsstrom (mA): 120. Anwendungsszenario: In Verbindung mit dem Host-Computer (SPS, HMI, PC) zur Erfassung digitaler Werte nach Spannungssignalwandlung. Häufige Anwendungsbereiche: Industrie. Geräteüberwachung, Umgebungsüberwachung und andere Anwendungsfälle. Kommunikationsbeschreibung: Abfrage des Spannungsausgangs der ersten Richtung (DA1-Ausgang, 0,1 V Spannung): Host sendet: 01/04/0000/0001/31CA/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modul antwortet: 01/04/02/00 64/B8 DB/ Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Abfrage der Spannungsausgänge 1 bis 8 (8 DA-Ausgänge, 0,1 V Spannung): Host sendet: 01/04/0000/0010/F1 C6/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modul antwortet: 01/04/10/006400640064006400640064006400640064 Stationsnummer/Funktionscode/Byte-Nummer/Spannungsdaten 006400640064006400640064/BE29/ /Prüfcode/ Ersten Spannungsausgang einstellen (DA1 gibt 1 V aus): Host sendet: 01/06/0000/03E8/89 74/ Stationsnummer/Funktionscode/Adresse/Spannungsdaten/Prüfcode/ Modul zurück: 01/06/0000/03E8/8974/ Stationsnummer/Funktionscode/Adresse/Spannungsdaten/Prüfcode/ 1 bis 16 Spannungsausgänge einstellen (16 DA-Ausgänge à 1 V): Host sendet: 01/10/00 00/0010/20/03e8 03e8 03e8 03e8 03e8 03e8 03e8 Stationsnummer/Funktionscode/erste Adresse/Anzahl/Byte Spannungsdaten 03e803e8 03e8 03e8 03e8 03e8 03e8 03e8 03e8/B4 A9 /Prüfcode/ Modulrückgabe: 01/10/0000/0020/C1D1/ Stationsnummer/Funktionscode/Erste Adresse/Anzahl der Bytes/Prüfcode/ 1 x Spannungserfassungs-Ausgangsmodul
