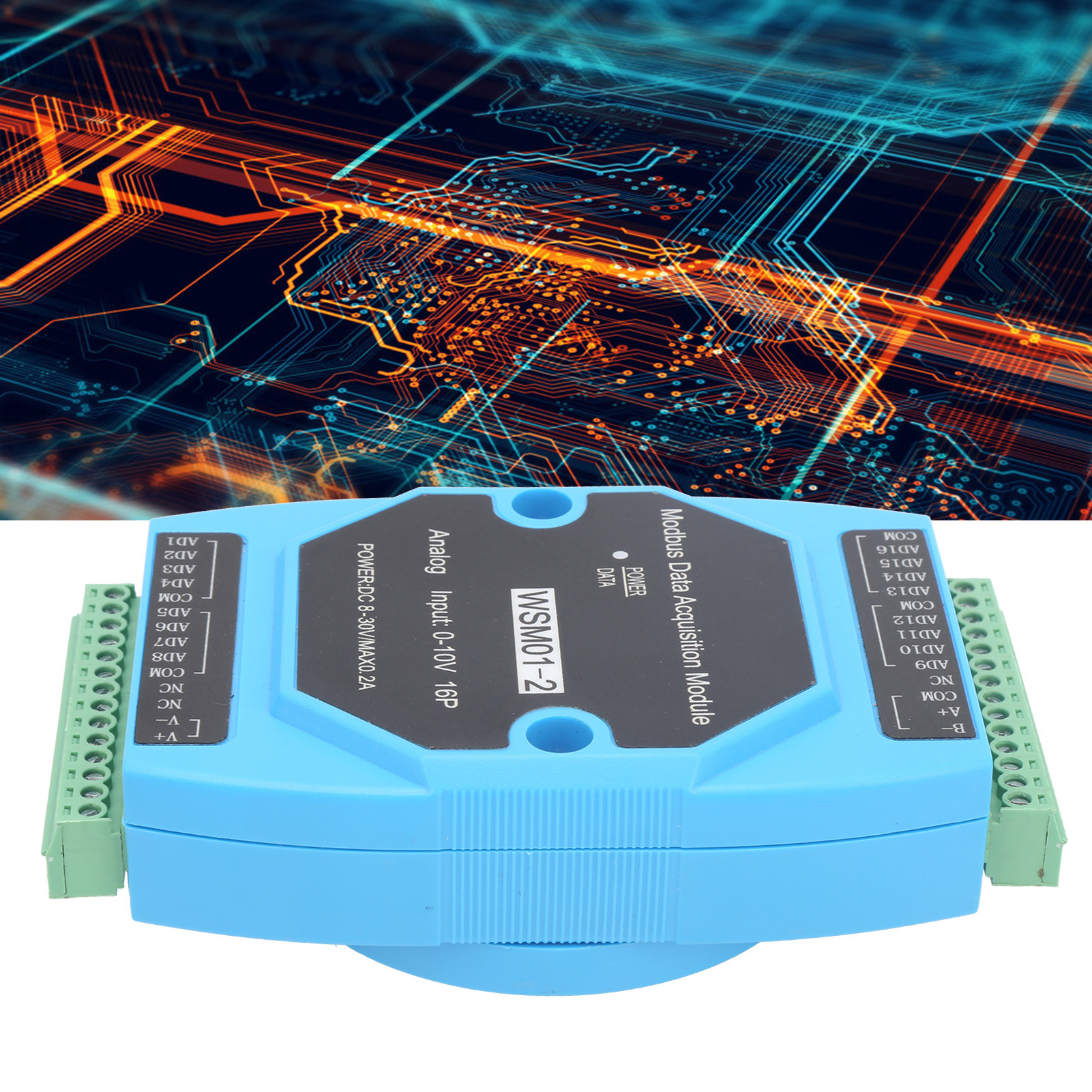

Spannungserfassungsmodul 1818100 Wsm01-2modbus

Willkommen in unserem Shop! Dieses Spannungserfassungsmodul verwendet einen hochpräzisen AD-Wandler mit 16 analogen Spannungseingängen für einen stabilen Betrieb. Der analoge Eingangsspannungsbereich liegt zwischen 0 und 10 V mit einer Genauigkeit von bis zu 0,02 V und ermöglicht so eine schnelle und präzise Datenerfassung. Die Standardbaudrate beträgt 9600 und die Stationsnummer 01; beides ist über die Befehlszeile konfigurierbar. Die Datenübertragung erfolgt drahtlos, was komfortabel und sicher ist und verbindungsbedingte Messfehler vermeidet. Dieses Modul kann mit SPSen, HMIs, PCs usw. vernetzt werden und wird häufig zur Steuerung von Signalen industrieller Anlagen eingesetzt. Artikeltyp: Spannungserfassungsmodul Modell: WSM01-2 Material: Technischer Kunststoff Versorgungsspannung: DC 8–30 V Maximaler Betriebsstrom: 120 mA Anwendungsszenario: Arbeitet mit einem Host (SPS, HMI, PC usw.) zusammen, um nach der Umwandlung des Spannungssignals den digitalen Wert zu erfassen. Häufig verwendet in der Überwachung von Industrieanlagen, Umweltüberwachung usw. Kommunikationsbeschreibung: Erster Spannungseingang lesen (AD1-Eingang bei 1 V): An Host senden: 01/04/0000/0001/31CA/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modulrückgabe: 01/04/02/0064/B8DB/ Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Spannungseingänge von Kanälen 1 bis 16 lesen (16 AD-Eingangskanäle bei 1 V): An Host senden: 01/04/0000/0010/F1 C6/ Stationsnummer/Funktionscode/erste Adresse/Menge/Verifizierungscode/ Modul Rückgabe: 01/04/20/0064006400640064006400640064006400640064 Stationsnummer/Funktionscode/Anzahl der Bytes/Spannungsdaten 006400640064006400640064/BE29/Verifizierungscode/ Ändern der Modulparameter (Baudrate, Stationsnummer): 1. Die Parameter Baudrate und Stationsnummer werden im Datenregister gespeichert und können per Befehl geändert werden. 2. Ändern der Baudrate: Schreiben Sie Daten (00H bis 08H, entsprechend 9 Baudraten) in das Datenregister 19H des Moduls (Adresse entsprechend der Baudrate), um diese zu ändern. Nach der Antwort des Moduls wird die Baudrate geändert. Diese Einstellung kann nach dem Ausschalten gespeichert werden. Die folgenden 9 Baudraten stehen zur Verfügung: 00H 600, 01H 1200, 02H 2400, 03H 4800, 04H 9600 (Standard), 05H 19200, 06H 38400, 07H 57600, 08H 115200 Beispiel: Ändern Sie die aktuelle Baudrate auf 1200 bps Senden an Host: 01 06 00 19 00 01 99 CD Rückgabe an Modul: 01 06 00 19 00 01 99 CD 3. Ändern der Stationsnummer: Schreiben Sie Daten (00H ist die Broadcast-Adresse, 01H die Standardadresse des Moduls) in das Datenregister 18H des Moduls (Adresse entsprechend der Stationsnummer), um diese zu ändern. Nach der Antwort des Moduls wird die Stationsnummer geändert. Diese Einstellung bleibt auch nach dem Ausschalten erhalten. Beispiel: Ändern Sie die Stationsnummer des Moduls von 01H auf 09H Host-Sendeadresse: 01 06 00 18 00 09 C9 CB Modul-Antwortadresse: 01 06 00 18 00 09 C9 CB Falls die Baudrate und die Stationsnummer vergessen wurden, können Sie diese zurücksetzen, indem Sie Pin TP1 des Moduls kurzschließen (Vorsicht!). Lieferumfang: 1 x Spannungserfassungsmodul
