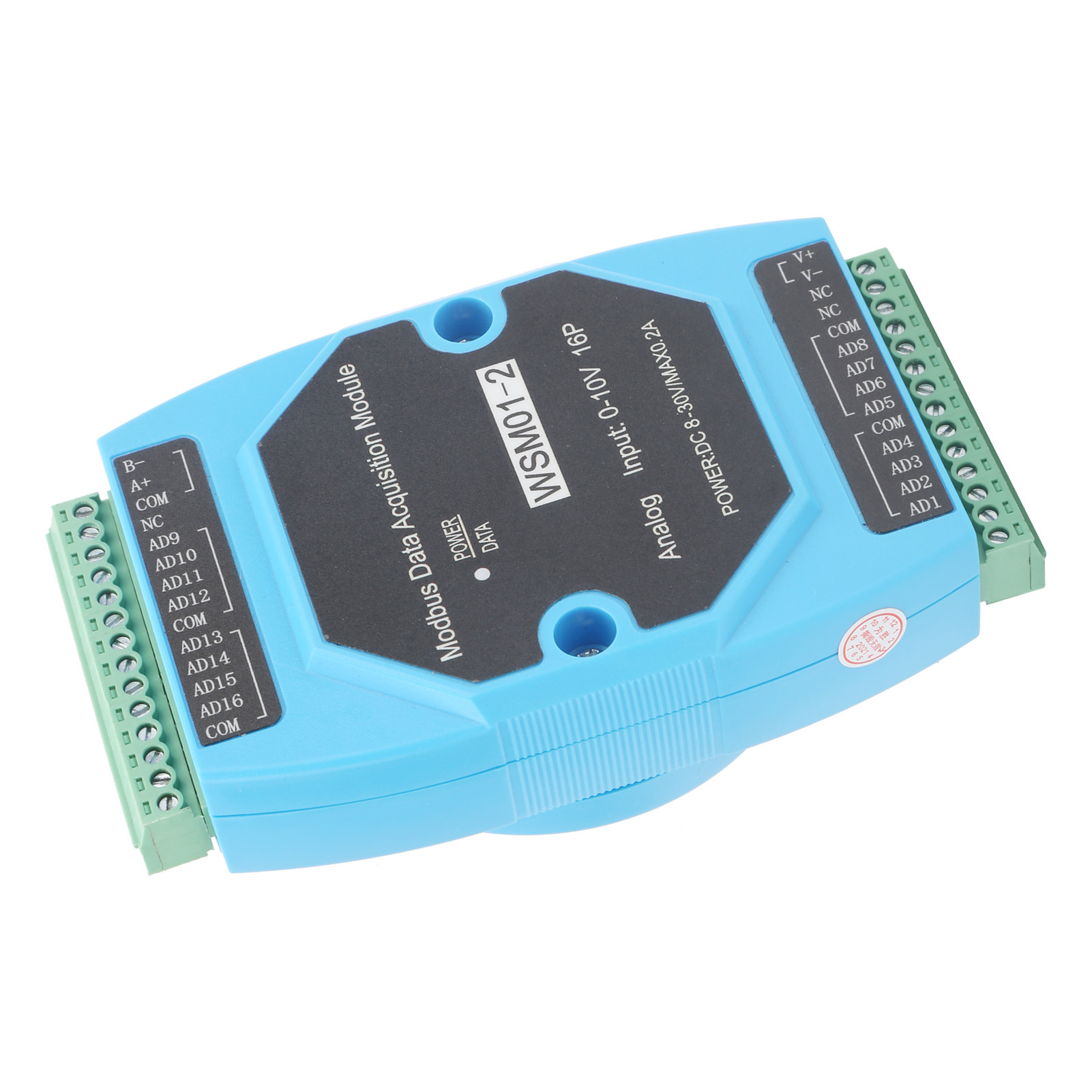

Spannungserfassungsmodul Datensammler/logger 16ad 0‑10v Analoggrößeneingang Wsm01-2

1. Das Erfassungsmodul verwendet einen hochpräzisen AD-Wandler, 16 analoge Spannungseingänge und arbeitet stabil. 2. Der Eingangsspannungsbereich für die analoge Datenerfassung liegt zwischen 0 und 10 V, die Genauigkeit beträgt bis zu 0,02 V. Die Datenerfassung erfolgt schnell und präzise. 3. Die Standardbaudrate beträgt 9600 und die Stationsnummer 01. Baudrate und Stationsnummer können per Anleitung angepasst werden. 4. Die Datenübertragung erfolgt drahtlos, was eine komfortable und sichere Nutzung ermöglicht und verbindungsbedingte Messfehler vermeidet. 5. Kann mit SPS, HMI, PC usw. vernetzt werden und wird häufig zur Signalsteuerung von industriellen Feldgeräten eingesetzt. Artikeltyp: Spannungserfassungsmodul Modell: WSM01-2 Material: Technischer Kunststoff Versorgungsspannung: DC 8–30 V Maximaler Betriebsstrom: 120 mA Anwendungsszenario: Zusammenarbeit mit dem Host (SPS, HMI, PC usw.), Erfassung des digitalen Werts nach der Spannungssignalwandlung. Häufige Anwendungsbereiche sind die Überwachung von Industrieanlagen, Umweltüberwachung und weitere. Kommunikationsbeschreibung: Lesen des ersten Spannungseingangs (AD1-Eingang, 1 V): Host sendet: 01/04/0000/0001/31CA/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modul antwortet: 01/04/02/0064/B8DB/ Stationsnummer/Funktionscode/Bytes/Spannungsdaten/Prüfcode/ Lesen der Spannungseingänge 1 bis 16 (16 Kanäle AD-Eingang, 1 V): Host sendet: 01/04/0000/0010/F1 C6/ Stationsnummer/Funktionscode/erste Adresse/Menge/Prüfcode/ Modul antwortet: 01/04/20/006400640064006400640064006400640064 Stationsnummer/Funktionscode/Anzahl der Bytes/Spannungsdaten 006400640064006400640064/BE29/Code prüfen/ Modulparameter ändern (Baudrate, Stationsnummer): 1. Die Baudrate und die Stationsnummer dieses Moduls sind im Datenregister gespeichert und können per Befehl geändert werden. 2. Änderung der Baudrate: Schreiben Sie Daten (00H bis 08H, entsprechend 9 Baudraten) in das Moduldatenregister 19H (die Adresse entspricht der Baudrate), um die Baudrate zu ändern. Nach der Antwort des Moduls wird die Baudrate geändert. Dieser Parameter bleibt auch nach dem Ausschalten erhalten. Die Zuordnung dieser 9 Baudraten ist wie folgt: 00H 600, 01H 1200, 02H 2400, 03H 4800, 04H 9600 (Standard), 05H 19200, 06H 38400, 07H 57600, 08H 115200. Beispiel: Ändern der aktuellen Baudrate auf 1200 bps. Host sendet: 01 06 00 19 00 01 99 CD. Modul antwortet: 01 06 00 19 00 01 99 CD. 3. Änderung der Stationsnummer: Schreiben Sie Daten (00H ist die Broadcast-Adresse, 01H die Standardadresse des Moduls) in das Moduldatenregister 18H (die Adresse, die der Stationsnummer entspricht), um die Stationsnummer zu ändern. Nach der Antwort des Moduls wird die Stationsnummer geändert. Dieser Parameter kann nach dem Ausschalten gespeichert werden. Beispiel: Ändern Sie die Stationsnummer des Moduls von 01H auf 09H. Host sendet: 01 06 00 18 00 09 C9 CB. Modul antwortet: 01 06 00 18 00 09 C9 CB. Falls die Baudrate und die Stationsnummer nicht mehr verfügbar sind, können Sie diese durch Kurzschließen des TP1-Anschlusses am Modul gegen Masse zurücksetzen (Vorsicht!). 1 x Spannungserfassungsmodul
